K2077Зажим для формованных деталей для наружного зажатия |
назад |
|
|
ОписаниеМатериал:Стяжная гайка, алюминий.
Цанговый зажим, сталь.Исполнение: Стяжная гайка, твердое анодирование.Указание:В цанговый зажим вставляется контур зажимаемой заготовки.
При приработке контуров заготовки в цанговом зажиме требуется предварительный натяг 15°.
Благодаря выгравированному значению в градусах, даже без динамометрического ключа всегда можно обеспечить одинаковый момент затяжки для надежной фиксации заготовки.
Рабочий ход цангового зажима K2077.01910 составляет 0,025 мм в радиальном направлении на каждые 15° поворота. Рекомендуемый рабочий ход составляет 0,07 мм. Макс. допустимый рабочий ход составляет 0,38 мм.
Рабочий ход цангового зажима K2077.04950 составляет 0,05 мм в радиальном направлении на каждые 15° поворота. Рекомендуемый рабочий ход составляет 0,1 мм. Макс. допустимый рабочий ход составляет 0,64 мм.
Позиционирующий хомут обеспечивает точную посадку.
Погрешность позиционирования для заготовки: ± 0,02 мм.Приведение в действие:Зажимная гайка затягивается с помощью крючкового ключа.Технические данные:См. «Область загрузок», техническое описание.Объем поставкиФорма A: зажим формованных деталей, состоящий из зажимной гайки и цангового зажима.
Форма B: цанговый зажим.

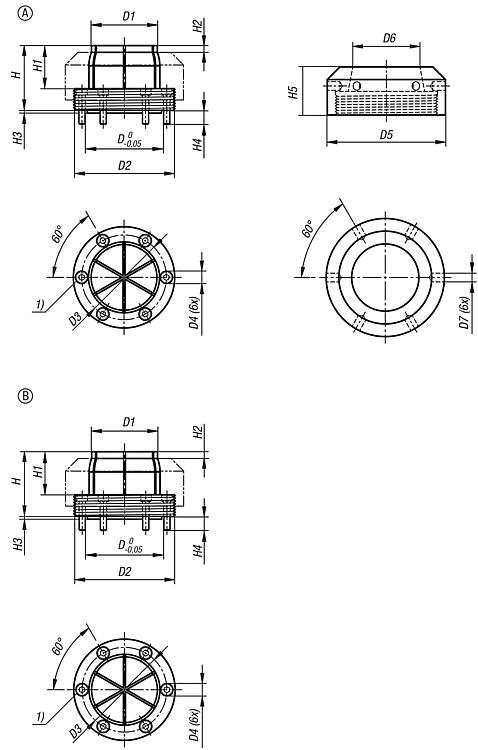

Включая винты с цилиндрической головкой для крепления цангового зажима. (метрические и дюймовые)Указание на чертеже:1) Винт с цилиндрической головкой СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|
Зажим формованных деталей для наружного зажатия, форма A |
подробнее |
Номер заказа
| Обозначение | Форма | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | H | H1 | H2 | H3 | H4 | H5 | Момент
затяжки
макс., Нм | Диапазон зажима
| Зажимное
усилие,
кН | CAD | Принадл. | Цена | Заказать |
|---|
| K2077.01910 | Зажим Centric | A | 23,9 | 19,1 | 38,1 | 29 | M3x16 | 50,8 | 20,1 | 6,4 | 35,6 | 22,9 | 4,6 | 2,5 | 6,8 | 25,4 | 81,5 | 2,5 - 15,9 | 17,3 |  | | по запросу | | | K2077.04950 | Зажим Centric | A | 55,9 | 49,5 | 76,2 | 63,8 | M5x22 | 88,9 | 50,5 | 6,4 | 48,3 | 32,4 | 5,1 | 2,5 | 11,1 | 36,2 | 135,5 | 5,1 - 45,7 | 17,8 | | | по запросу | |
|

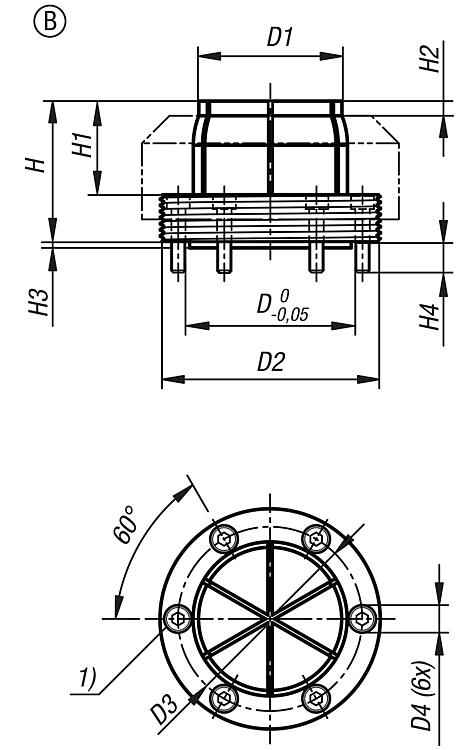

Зажим формованных деталей для наружного зажатия, форма B |
подробнее |
Номер заказа
| Обозначение | Форма | D | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | H4 | Диапазон зажима
| CAD | Принадл. | Цена | Заказать |
|---|
| K2077.01911 | Цанговый Зажим | B | 23,9 | 19,1 | 38,1 | 29 | M3x16 | 35,6 | 22,9 | 4,6 | 2,5 | 6,8 | 2,5 - 15,9 | | | по запросу | | | K2077.04951 | Цанговый Зажим | B | 55,9 | 49,5 | 76,2 | 63,8 | M5x22 | 48,3 | 32,4 | 5,1 | 2,5 | 11,1 | 5,1 - 45,7 | | | по запросу | |
|
