Компенсирующий зажимной болт UNILOCK, типоразмер 80 мм
Описание товара/фотография продукта
ОписаниеМатериал:Нержавеющая сталь.Исполнение: Шлифованные функциональные поверхности.Указание:Компенсирующие зажимные болты UNILOCK предназначены для зажима и позиционирования заготовок и устройств. Зажимные болты можно соединить со съемным элементом на болтах и адаптировать к различным базовым модулям.
С помощью типа формы направления X можно компенсировать расстояние между центральными осями на ± 1 мм в одном направлении. С помощью типа формы направления XY можно компенсировать расстояние между центральными осями на ± 1 мм во всех направлениях.
С помощью компенсирующих зажимных болтов UNILOCK в сочетании с крепежными болтами M10 можно достичь зажимного усилия до 35 000 Н.

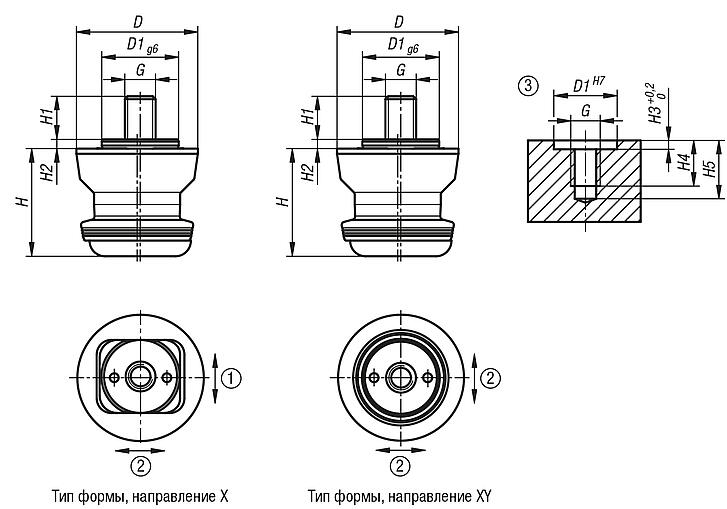

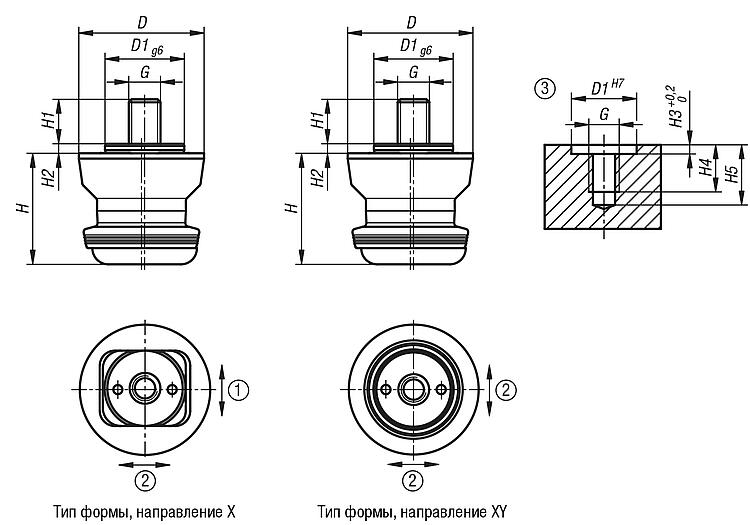

Дополнительные зажимные болты того же типоразмера можно найти в K0967, K1471, K0968 и K0967 с резьбовой шпилькой.Монтаж:См. монтажный контур.Преимущества:Возможна компенсация расстояния между центральными осями на ± 1 мм во одном/во всех направлениях.Объем поставки1 компенсирующий зажимной болт UNILOCK с крепежным болтом.Указание на чертеже:
1) точность повторения < 0,05 мм 2) компенсация расстояния между центральными осями ± 1 мм 3) Монтажный контур
Особенности:
СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
