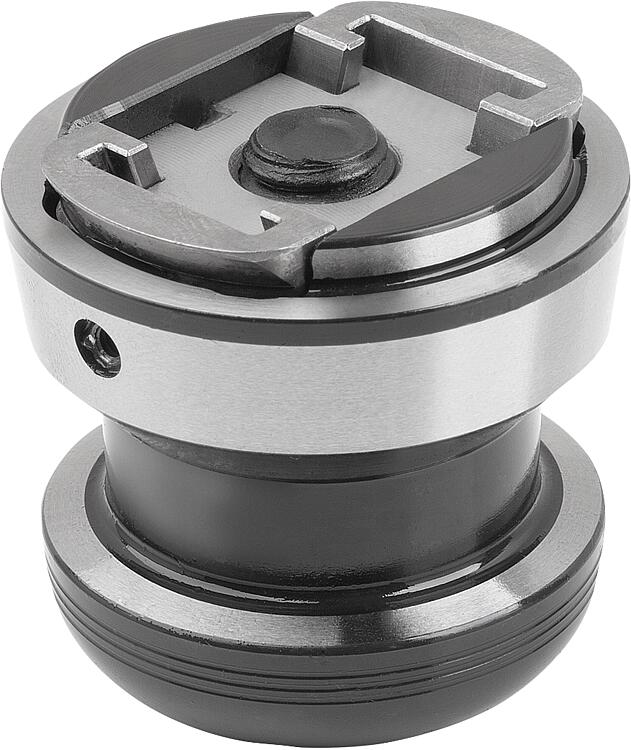

Зажимной болт UNILOCK с соединением типа «ласточкин хвост», типоразмер 80 мм
Описание товара/фотография продукта
ОписаниеМатериал:Сталь цементируемая.Исполнение: закалённые и воронёные. Функциональные поверхности шлифованные.Указание:Зажимные болты UNILOCK с соединением типа «ласточкин хвост» предназначены для зажима и позиционирования заготовок и устройств. Зажимные болты можно соединить со съемным элементом на болтах и адаптировать к различным базовым модулям. Для закрепления зажимного болта не требуется резьба, поскольку он крепится с помощью соединения типа «ласточкин хвост» в зажимной кромке заготовки.
Может быть достигнуто зажимное усилие до 15 000 Н. При закреплении зажимного бола необходимо соблюдать следующие моменты затяжки: — для материалов из стали: 55 Нм; — для материалов из алюминия: 17 Нм.
Зажимной болт UNILOCK с соединением типа «ласточкин хвост» разрешается использовать только без функции «Турбо» зажимного модуля.

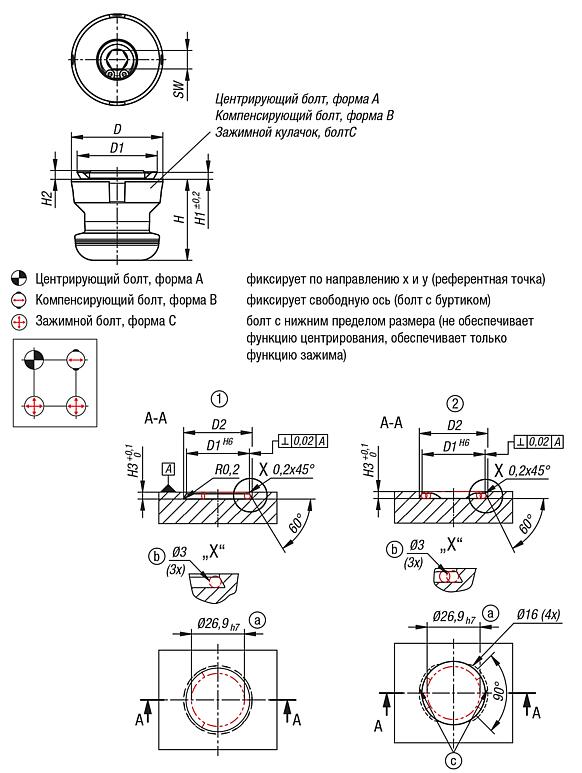

При многократном вкручивании (в точно центрированный разъем) зажимных болтов с соединением типа «ласточкин хвост», необходимо учитывать ориентацию поверхностей золотника. В случае зажимного болта с соединением типа «ласточкин хвост» формы B угол фиксации относительно поверхности золотника должен составлять 90°.Монтаж:См. монтажный контур.Преимущества:— Крепежная резьба в заготовке не требуется. — Небольшая монтажная глубина за счет соединения типа «ласточкин хвост».Объем поставки1 зажимной болт UNILOCK с соединением типа «ласточкин хвост» с крепежным болтом.Указание на чертеже:
