Шарниры пружинные зажимные из алюминиевого профиля 0,35 Нм

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Петли
    - Шарниры пружинные зажимные из алюминиевого профиля 0,35 Нм

Описание товара/фотография продукта

ОписаниеМатериал:Алюминий 6060 T5.
Закрывающая пробка PA 6.6.
Подкладные шайбы РОМ.Исполнение: Черные анодированные.Указание:Петли оснащены встроенной натяжной пружиной из стали. Это позволяет автоматически открывать и закрывать двери и откидные крышки.
Карточные петли и петли с пружиной можно комбинировать между собой, так как они одинаковы по размерам и внешнему виду.
Угол открытия 270°.

Крутящий момент пружины открытия:
M(0°): 0,35 Нм / M(90°): 0,24 Нм / M(180°): 0,12 Нм
Крутящий момент пружины закрытия:
M(0°): 0,12 Нм / M(90°): 0,24 Нм / M(180°): 0,35 Нм

Петли рассчитаны на более чем 30 000 циклов открываний-закрываний.

Крепление винтами с цилиндрической головкой в исполнении DIN 912/DIN EN ISO 4762.

Указанные значения нагрузок на петли представляют собой справочные значения рекомендательного характера, без учета факторов безопасности и с исключением любой ответственности. Указанные значения служат исключительно для информации и не являются юридически обязывающей гарантией свойств.
Значения нагрузки определяются в лабораторных условиях. Каждый потребитель должен индивидуально определить пригодность петли для конкретного случая применения.
На полученные значения могут повлиять самые различные материалы, на которые крепятся петли, а также способы крепления, климатические условия и износ.Диапазон температур:-20 … 80 °CПринадлежности:Винты с цилиндрической головкой и шестигранным углублением DIN 912/DIN EN ISO 4762.

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K1179 Шарниры пружинные зажимные из алюминиевого профиля 0,35 Нм

194 kB

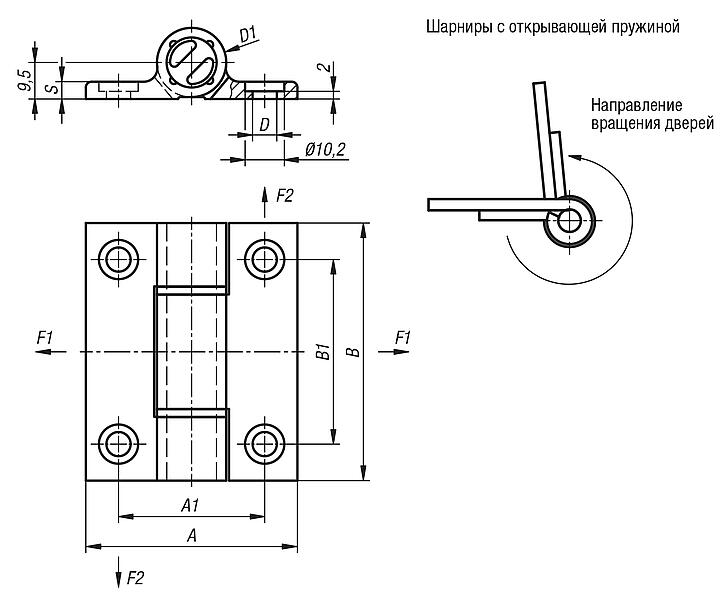

Чертежи (общий обзор)

Шарниры пружинные зажимные из алюминиевого профиля 0,35 Нм, пружина разжата

подробнее

Чертежи

Шарниры пружинные зажимные из алюминиевого профиля 0,35 Нм, пружина разжата

Выбор / фильтр товаров

Номер заказа	Цвет основы	Поверхность корпуса	A	A1	B	B1	D	D1	S	F1 N	F2 N	CAD	Принадл.	Цена	Заказать
K1179.556701	черный	анодированый	55	38	67	48	6,3	18	4,5	5000	4200			по запросу
K1179.55670	бесцветный	анодированый	55	38	67	48	6,3	18	4,5	5000	4200			по запросу

Шарниры пружинные зажимные из алюминиевого профиля 0,35 Нм, пружина сжата

подробнее

Чертежи

Шарниры пружинные зажимные из алюминиевого профиля 0,35 Нм, пружина сжата

Выбор / фильтр товаров

Номер заказа	Цвет основы	Поверхность корпуса	A	A1	B	B1	D	D1	S	F1 N	F2 N	CAD	Принадл.	Цена	Заказать
K1179.556711	черный	анодированый	55	38	67	48	6,3	18	4,5	5000	4200			по запросу
K1179.55671	бесцветный	анодированый	55	38	67	48	6,3	18	4,5	5000	4200			по запросу

Петли пружинные
Петли из алюминиевого профиля с натяжной пружиной 0,35 Н∙м, без пружины

подробнее

Чертежи

Петли пружинные
Петли из алюминиевого профиля с натяжной пружиной 0,35 Н∙м, без пружины

Выбор / фильтр товаров

Номер заказа	Исполнение 2	Цвет основы	Поверхность корпуса	A	A1	B	B1	D	D1	F1 N	F2 N	Тип изделия	S	Вариант крепления	Цена
K1179.055652	-	бесцветный	анодированый	55	38	65	48	6,3	18	6590	9810	Петля	4,5	крепежными отверстиями	по запросу
K1179.0556521	-	черный	анодированый	55	38	65	48	6,3	18	6590	9810	Петля	4,5	крепежными отверстиями	по запросу
K1179.155652	-	бесцветный	анодированый	55	38	65	48	6,3	18	6590	9810	Петля	4,5	крепежными отверстиями	по запросу
K1179.1556521	-	черный	анодированый	55	38	65	48	6,3	18	6590	9810	Петля	4,5	крепежными отверстиями	по запросу
