Привинчиваемые шарниры из стали или нержавеющей стали
K1347

Привинчиваемые шарниры из стали или нержавеющей стали

назад

Описание товара/фотография продукта

Вызвать/фильтровать все товары
ОписаниеМатериал:

Сталь.
Нержавеющая сталь 1.4301.

Исполнение: Сталь оцинкованная. хромированная или матовая латунированная.
Нержавеющая сталь, матовая полированная.
Указание:Привинчиваемая петля для внутренней двери. Макс. угол открытия составляет 270°.

Указанные значения нагрузок на шарниры представляют собой справочные значения рекомендательного характера, без учета факторов безопасности и с исключением любой ответственности. Указанные значения служат исключительно для информации и не представляют собой юридически обязывающую гарантию свойств. Значения нагрузок определяются в лабораторных условиях. Каждый пользователь должен индивидуально определить пригодность шарнира для конкретного случая применения. На полученные значения могут повлиять различные материалы, к которым крепятся шарниры, а также способы крепления, климатические условия и износ.
Указание на чертеже:
1) Оба ролика длинного колена, сварные
2) Пресс-масленка
3) Фиксированный штифт
СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.
 Спецификация K1347 Привинчиваемые шарниры из стали или нержавеющей стали 238 kB

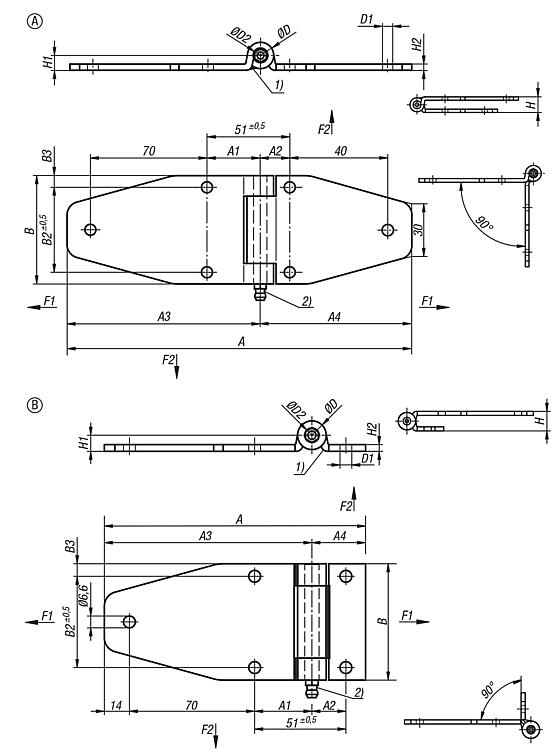

Чертежи (общий обзор)

Привинчиваемые шарниры из стали или нержавеющей стали
Привинчиваемые шарниры из стали или нержавеющей стали

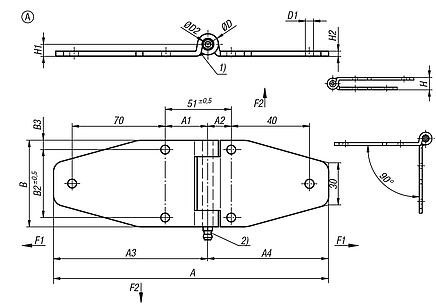

Привинчиваемые шарниры из стали или нержавеющей стали, форма A, длинное колено

подробнее

Чертежи

Привинчиваемые шарниры из стали или нержавеющей стали, форма A, длинное колено

Выбор / фильтр товаров

Номер заказаФормаТип формыМатериал
основы
Поверхность
корпуса
AA1A2A3A4B

B2B3F1
N
F2
N
CADПринадл.ЦенаЗаказать
K1347.06701161932A-нержавеющая сталь A2матовая полировка18632191167065517-2500 по запросу
K1347.067011619321A-Стальоцинкованная1863219116706551775001300 по запросу
Номер заказаD

D1D2HH1H2CADПринадл.ЦенаЗаказать
K1347.06701161932166,681893,75 по запросу
K1347.06701161932116,56,68199,54 по запросу

Привинчиваемые шарниры из стали или нержавеющей стали, форма B, укороченное колено

подробнее

Чертежи

Привинчиваемые шарниры из стали или нержавеющей стали, форма B, укороченное колено

Выбор / фильтр товаров

Номер заказаФормаТип формыМатериал
основы
Поверхность
корпуса
AA1A2A3A4B

B2B3CADПринадл.ЦенаЗаказать
K1347.063011619320B-нержавеющая сталь A2матовая полировка14632191163065517 по запросу
K1347.063011619321B-Стальоцинкованная14632191163065517 по запросу
Номер заказаD

D1D2HH1H2CADПринадл.ЦенаЗаказать
K1347.063011619320166,681893,75 по запросу
K1347.06301161932116,56,68199,54 по запросу

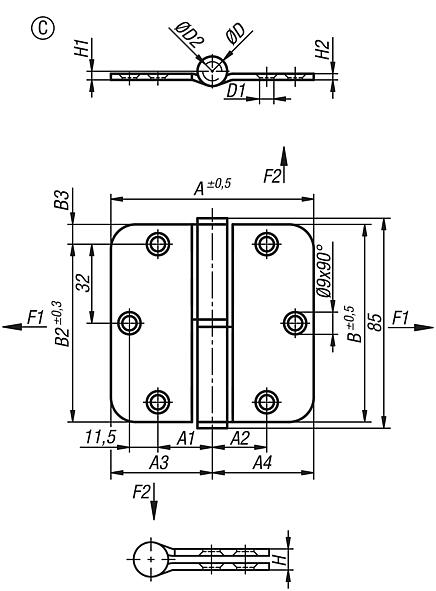

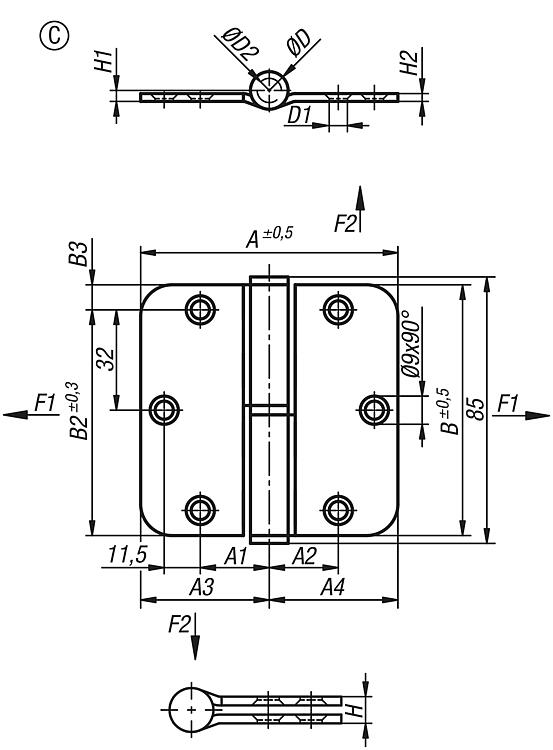

Привинчиваемые шарниры из стали или нержавеющей стали, форма C, правое исполнение

подробнее

Чертежи

Привинчиваемые шарниры из стали или нержавеющей стали, форма C, правое исполнение

Выбор / фильтр товаров

Номер заказаФормаТип формыМатериал
основы
Поверхность
корпуса
Исполнение 2AA1A2A3A4B

B2B3CADПринадл.ЦенаЗаказать
K1347.0541041222200C-нержавеющая сталь A2матовая полировканавесной822222414180648 по запросу
Номер заказаD

D1D2HH1H2CADПринадл.ЦенаЗаказать
K1347.0541041222200125,8773,52,5 по запросу

Привинчиваемые шарниры из стали или нержавеющей стали, форма D, левое исполнение

подробнее

Чертежи

Привинчиваемые шарниры из стали или нержавеющей стали, форма D, левое исполнение

Выбор / фильтр товаров

Номер заказаФормаТип формыМатериал
основы
Поверхность
корпуса
Исполнение 2AA1A2A3A4B

B2B3CADПринадл.ЦенаЗаказать
K1347.0541041222201D-нержавеющая сталь A2матовая полировканавесной822222414180648 по запросу
Номер заказаD

D1D2HH1H2CADПринадл.ЦенаЗаказать
K1347.0541041222201125,8773,52,5 по запросу

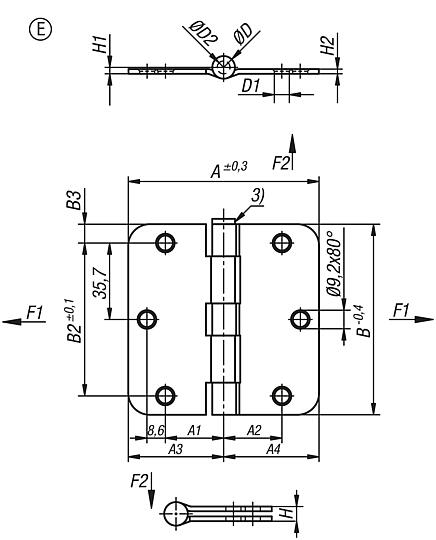

Привинчиваемые шарниры из стали или нержавеющей стали, форма E, прямоугольный

подробнее

Чертежи

Привинчиваемые шарниры из стали или нержавеющей стали, форма E, прямоугольный

Выбор / фильтр товаров

Номер заказаФормаТип формыМатериал
основы
Поверхность
корпуса
AA1A2A3A4B

B2B3CADПринадл.ЦенаЗаказать
K1347.074404427272EпрямоугольныйСтальхромированный8927,227,244,544,58971,48,8 по запросу
K1347.074404427273EпрямоугольныйСталь-8927,227,244,544,58971,48,8 по запросу
Номер заказаD

D1D2HH1H2CADПринадл.ЦенаЗаказать
K1347.07440442727210,676632,2 по запросу
K1347.07440442727310,676632,2 по запросу
