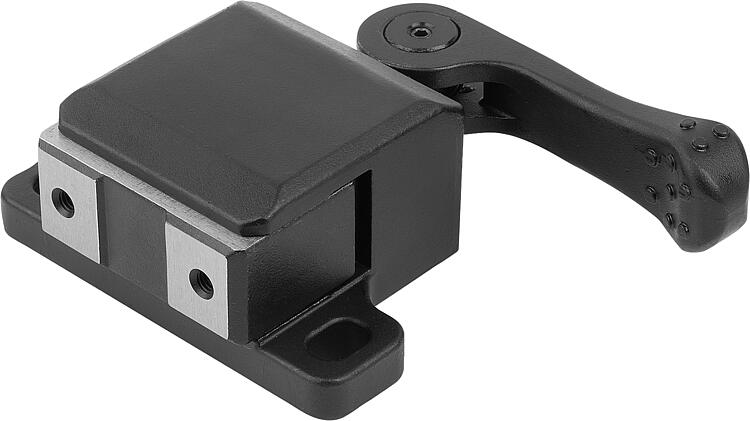

ОписаниеМатериал:Основа, улучшенная сталь. Зажимной рычаг, улучшенная сталь. Исполнение: Основной корпус, вороненый. Шлифованная плоскость зажима. Зажимной рычаг, форма B, вороненый.Указание:Зажимной рычаг можно выровнять по горизонтали и вертикали с шагом 90° удобным для пользователя способом, ослабив для этого установочный штифт.
Благодаря встроенным поверхностям в форме C в зажимном рычаге заготовку можно зажимать с постоянным усилием.Преимущества:— Высокие зажимные усилия — Шлифованные плоскости зажима — Прижимное усилие препятствует подъему заготовкиУказание на чертеже:
1) Установочный винт 2) Винт с цилиндрической головкой 3) Установочный штифт 4) Положение «в разжатом состоянии» 5) Положение предварительного натяжения 6) Начальное положение зажатия 7) Положение «в зажатом состоянии»
СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
