K0034Приспособления зажимные |
назад |
|
|

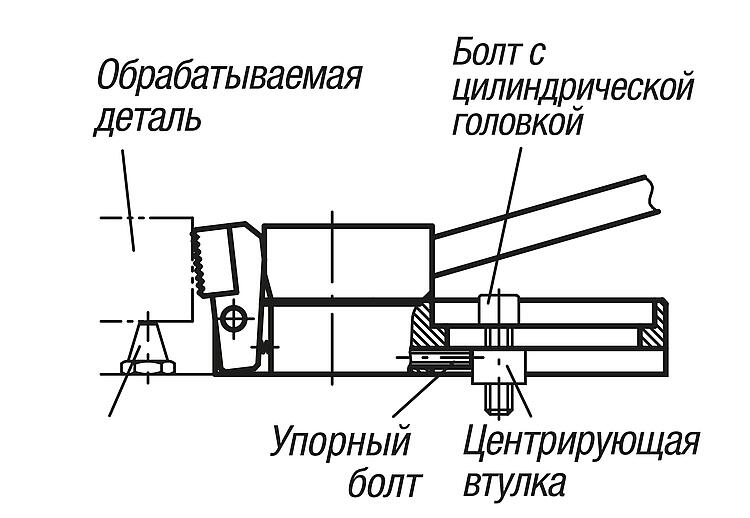

ОписаниеМатериал:Сталь.Исполнение: закалённый и воронёный.Указание:Зажимное приспособление это фиксатор быстрого действия, при помощи которого заготовки одновременно прижимаются поворотными колодками через спиральный эксцентрик на жёсткий упор и на опорную поверхность.Зажимное приспособление может позиционироваться и фиксироваться упорным винтом и центрирующей втулкой (см. чертеж) на модульной растровой системе.
Конструкции K0034.006010, K0034.006015, K0034.006030 и K0034.006035 имеют 2 круглые твёрдосплавные насадки.Зажимное усилие:K0034.006... = 3800 N
K0034.010... = 7200 N СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|

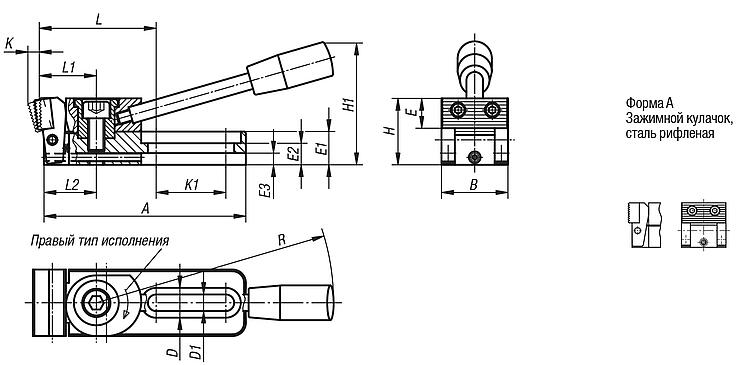

| Номер заказа | Форма | Исполнение 1 | A | B | D | D1 | E | E1 | E2 | E3 | H | H1 | K | K1 | L | L1 | L2 | R | F=ЗАЖИМНОЕ
УСИЛИЕ, Н | CAD | Принадл. | Цена | Заказать |
|---|
| K0034.006005 | A | справа | 78 | 25 | 12 | 6,2 | 11 | 12 | 8 | 4 | 25 | 45 | 4 | 26 | 46,5 | 22 | 20 | 110 | 3800 |  | | по запросу | | | K0034.010005 | A | справа | 121,5 | 40 | 18 | 10,2 | 18 | 20 | 13 | 7 | 40 | 74 | 6 | 42 | 71 | 35 | 31,5 | 143 | 7200 | | | по запросу | | | K0034.006025 | A | слева | 78 | 25 | 12 | 6,2 | 11 | 12 | 8 | 4 | 25 | 45 | 4 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | по запросу | | | K0034.010025 | A | слева | 121,5 | 40 | 18 | 10,2 | 18 | 20 | 13 | 7 | 40 | 74 | 6 | 42 | 71 | 35 | 31,5 | 143 | 7200 | | | по запросу | |
|

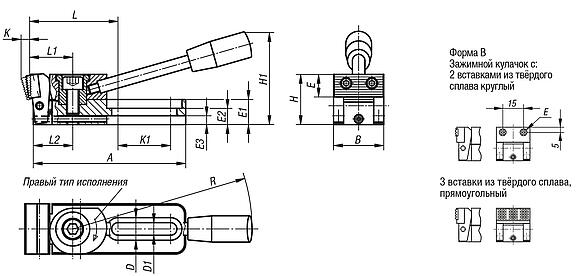

| Номер заказа | Форма | Исполнение 1 | A | B | D | D1 | E | E1 | E2 | E3 | H | H1 | K | K1 | L | L1 | L2 | R | F=ЗАЖИМНОЕ
УСИЛИЕ, Н | CAD | Принадл. | Цена | Заказать |
|---|
| K0034.006010 | B | справа | 78 | 25 | 12 | 6,2 | ø8 | 12 | 8 | 4 | 24 | 45 | 3,5 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | по запросу | | | K0034.010010 | B | справа | 121,5 | 40 | 18 | 10,2 | 12,7 | 20 | 13 | 7 | 39 | 74 | 5,5 | 42 | 73 | 35 | 31,5 | 143 | 7200 | | | по запросу | | | K0034.006030 | B | слева | 78 | 25 | 12 | 6,2 | ø8 | 12 | 8 | 4 | 24 | 45 | 3,5 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | по запросу | | | K0034.010030 | B | слева | 121,5 | 40 | 18 | 10,2 | 12,7 | 20 | 13 | 7 | 39 | 74 | 5,5 | 42 | 73 | 35 | 31,5 | 143 | 7200 | | | по запросу | |
|

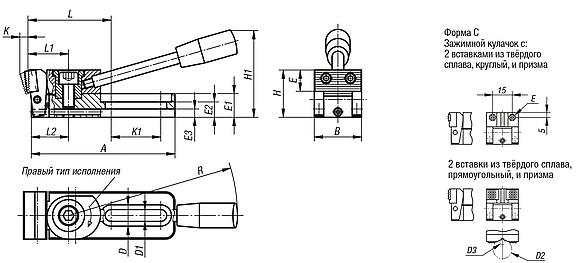

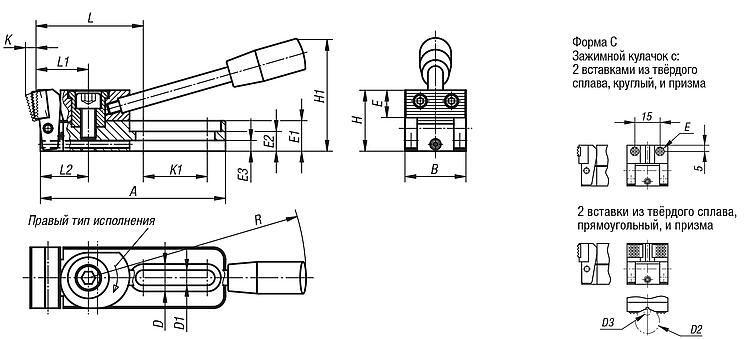

| Номер заказа | Форма | Исполнение 1 | A | B | D
| D1 | D2
макс. | D3
мин. | E | E1 | E2 | E3 | H | H1 | K | K1 | L | L1 | L2 | R | F=ЗАЖИМНОЕ
УСИЛИЕ, Н | CAD | Принадл. | Цена | Заказать |
|---|
| K0034.006015 | C | справа | 78 | 25 | 12 | 6,2 | 9,5 | 2,5 | ø8 | 12 | 8 | 4 | 24 | 45 | 3,5 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | по запросу | | | K0034.010015 | C | справа | 121,5 | 40 | 18 | 10,2 | 27 | 4,5 | 12,7 | 20 | 13 | 7 | 39 | 74 | 5,5 | 42 | 73 | 35 | 31,5 | 143 | 7200 | | | по запросу | | | K0034.006035 | C | слева | 78 | 25 | 12 | 6,2 | 9,5 | 2,5 | ø8 | 12 | 8 | 4 | 24 | 45 | 3,5 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | по запросу | | | K0034.010035 | C | слева | 121,5 | 40 | 18 | 10,2 | 27 | 4,5 | 12,7 | 20 | 13 | 7 | 39 | 74 | 5,5 | 42 | 73 | 35 | 31,5 | 143 | 7200 | | | по запросу | |
|

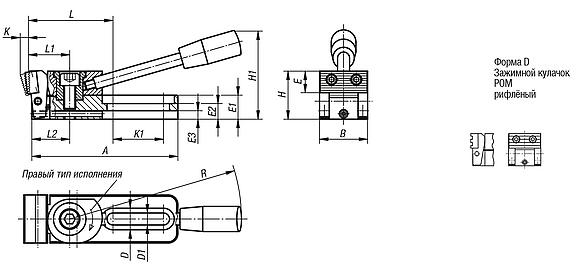

| Номер заказа | Форма | Исполнение 1 | A | B | D | D1 | E | E1 | E2 | E3 | H | H1 | K | K1 | L | L1 | L2 | R | F=ЗАЖИМНОЕ
УСИЛИЕ, Н | CAD | Принадл. | Цена | Заказать |
|---|
| K0034.006020 | D | справа | 78 | 25 | 12 | 6,2 | 11 | 12 | 8 | 4 | 25 | 45 | 4 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | по запросу | | | K0034.010020 | D | справа | 121,5 | 40 | 18 | 10,2 | 18 | 20 | 13 | 7 | 40 | 74 | 6 | 42 | 70,5 | 35 | 31,5 | 143 | 7200 | | | по запросу | | | K0034.006040 | D | слева | 78 | 25 | 12 | 6,2 | 11 | 12 | 8 | 4 | 25 | 45 | 4 | 26 | 46,5 | 22 | 20 | 110 | 3800 | | | по запросу | | | K0034.010040 | D | слева | 121,5 | 40 | 18 | 10,2 | 18 | 20 | 13 | 7 | 40 | 74 | 6 | 42 | 70,5 | 35 | 31,5 | 143 | 7200 | | | по запросу | |
|
