Описание товара/фотография продукта

ОписаниеМатериал:Корпус из стали.
Втулки из улучшенной стали.Исполнение: вороненная.Указание:Центрирующий зажим позволяет произвести центрирование и зажим заготовки в отверстии. Центрирующий зажим имеет большой рабочий ход. Ассортимент изделий охватывает диапазон зажима от Ø 12 до Ø 30 мм. Для повышения точности центрирования можно зафиксировать центрирующий зажим в отверстии с помощью центрирующей цапфы (D2). Точность центрирования составляет +/- 0,2 мм.
Центрирующие зажимы с внутренней резьбой подходят под систему координатных плит М6 (см. пример использования).Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0893 Зажим центрирования

332 kB

Чертежи (общий обзор)

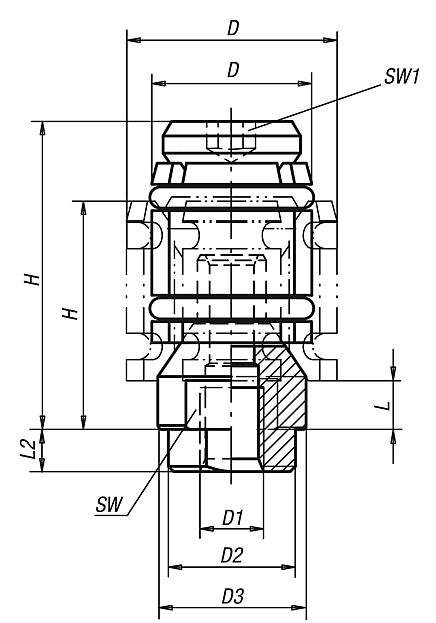

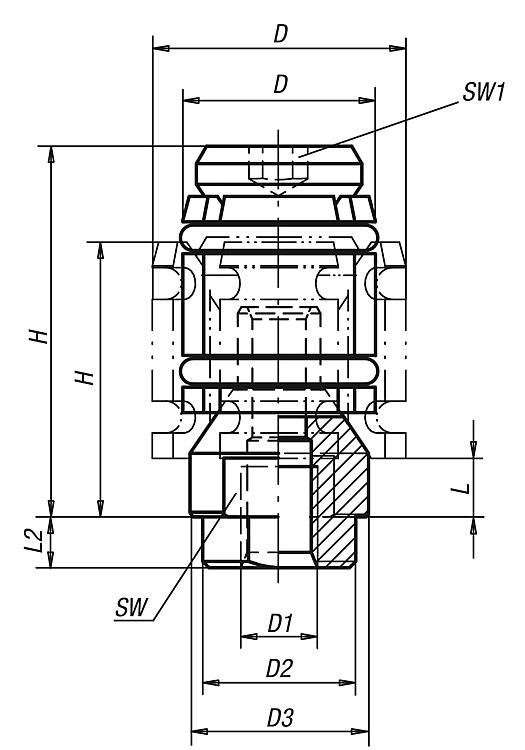

Центрирующий зажим с внутренней резьбой

подробнее

Чертежи

Выбор / фильтр товаров

Номер заказа	Вид резьбы	D	D1	L2	D мин.	D2	D3	H мин.	H макс.	L мин.	SW	SW1	Зажимное усилие макс.,кН	Момент затяжки макс. Нм	Цена
K0893.0615	внутренняя резьба	15	M6	4	12	12	11,4	22	27,5	4,8	9	2,5	1,5	2,2	по запросу
K0893.0619	внутренняя резьба	19	M6	4	15	12	14	24,5	32	4,8	12	4	2,5	6	по запросу
K0893.0624	внутренняя резьба	24	M6	4	19	12	17,8	26	35	4,5	15	5	4	10	по запросу
K0893.0630	внутренняя резьба	30	M6	4	24	12	23	32	44,5	7	19	5	4,5	10	по запросу

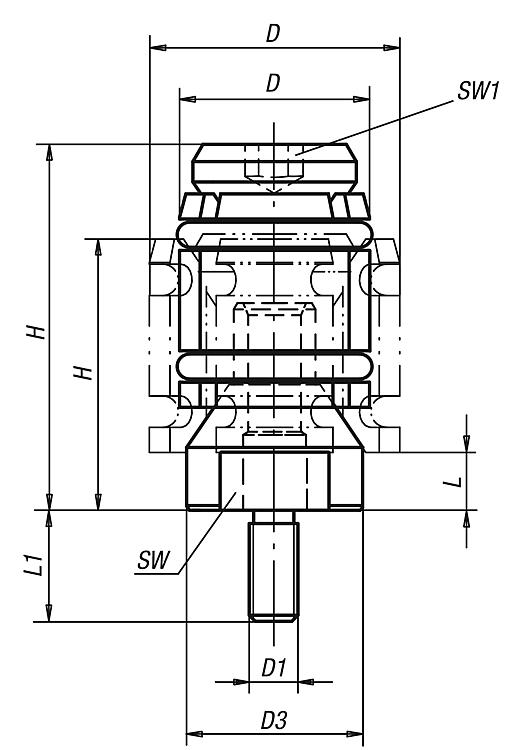

Центрирующий зажим с наружной резьбой

подробнее

Чертежи

Выбор / фильтр товаров

Номер заказа	Вид резьбы	D	D1	L1	D мин.	D3	H мин.	H макс.	L мин.	SW	SW1	Зажимное усилие макс.,кН	Момент затяжки макс. Нм	Цена
K0893.061215	наружная резьба	15	M6	12	12	11,4	22	27,5	4,8	9	2,5	1,5	2,2	по запросу
K0893.061219	наружная резьба	19	M6	12	15	14	24,5	32	4,8	12	4	2,5	6	по запросу
K0893.081624	наружная резьба	24	M8	16	19	17,8	26	35	4,5	15	5	4	10	по запросу
K0893.081630	наружная резьба	30	M8	16	24	23	32	44,5	7	19	5	4,5	10	по запросу
