K1115Насадочный ступенчатый кулачок для 5-осевой обработки |
назад |
|
Описание товара/фотография продукта |
|
|

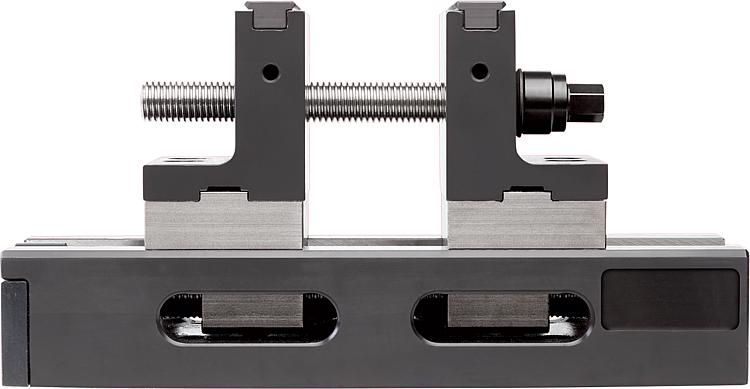

ОписаниеМатериал:Сталь.Исполнение: Ступенчатый кулачок, закаленный, шлифованные зажимные поверхности.
Захватная планка, закаленная.Указание для заказа:Высокие насадные ступенчатые кулачки поставляются по две штуки с двумя втулками и тремя натяжными шпинделями разной длины.Указание:Заготовка сначала зажимается нижним центровальным шпинделем, а затем затягивается верхним центровальным шпинделем.
Основное оснащение:
Базовое оснащение 80 мм.
Поставка высокого насадочного ступенчатого кулачка осуществляется по две штуки с двумя втулками захвата и тремя натяжными шпинделями разной длины.
1. Длина: 80 мм, диапазон зажима: 6 мм – 35 мм.
2. Длина: 140 мм, диапазон зажима: 6 мм – 95 мм.
3. Длина: 200 мм, диапазон зажима: 6 мм – 155 мм.
Для кулачков шириной 125 мм.
Поставка высоких насадных ступенчатых кулачков по две штуки с 2 втулками и 3 натяжными шпинделями разной длины.
1. Длина 110 мм, диапазон зажима 6–60 мм.
2. Длина 245 мм, диапазон зажима 6–200 мм.

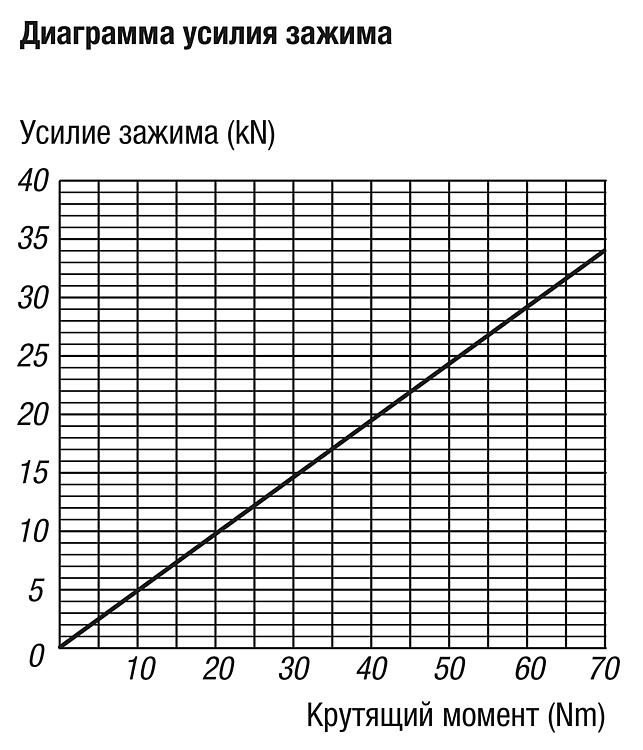

3. Длина 315 мм, диапазон зажима 6–270 мм.Преимущества:Идеально подходит для 5-сторонней обработки. Высокая установка на столе машины для 5-осных машин. Усилие зажима непосредственно под заготовкой. Насадные кулачки можно дооснастить для центрального зажимного приспособления 80 мм и 125 мм. Заготовка зажимается сначала нижним центровальным шпинделем, затем верхним натяжным шпинделем.Особенности: СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|

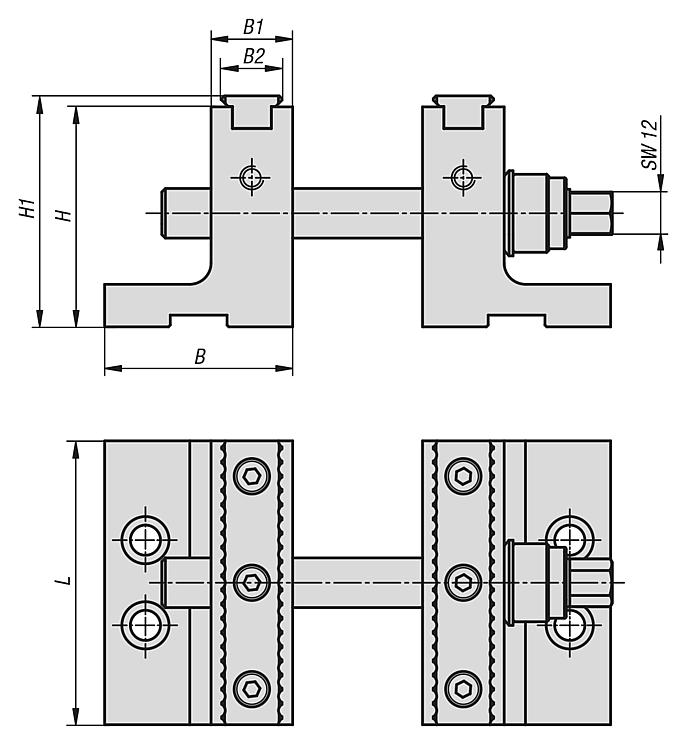

Номер заказа
| Исполнение | B | B1 | B2 | H
| H1 | L | вес
кг
| CAD | Принадл. | Цена | Заказать |
|---|
| K1115.0801 | для 5-осевой обработки | 53 | 23 | 17 | 62 | 65,1 | 80 | 2,689 |  | | по запросу | | | K1115.1251 | для 5-осевой обработки | 67 | 23 | 17 | 90 | 93,1 | 125 | 2,5 | | | по запросу | |
