K2326회전식 클램핑 래치, 오목 그립 있음 |
뒤로 |
|
|
설명재질:하우징과 그립, 스테인리스 스틸 1.4310.
핀, 스테인리스 스틸 1.4305. 표면 마무리:무광택 처리.정보:스테인리스 스틸 소재의 고정 나사 M2,5가 함께 공급됩니다.
플레이트 두께 6mm용 조립방식 1.
플레이트 두께 6mm용 조립방식 2.
고정력이 초과되면 플레이트 사이에 0.1mm 이상의 간격이 생깁니다.액추에이션 원리:그립이 "OFF" 위치에 있는지 확인하십시오.클램핑 플레이트에 회전식 클램핑 래치를 장착하고 그립을 "ON" 위치로 돌리십시오.
완전히 맞물리면 찰칵 소리가 들립니다.액세서리:클램핑 플레이트, 스테인리스 스틸, 회전식 클램핑 래치용, 오목 그립 있음, K2327.도면 설명:1) 조립 가능 1
2) 조립 가능 2
3) 플레이트
4) 고정 나사용으로 적합 (접시 머리) M2,5 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
| 주문 번호 | D
| D1 | D2 | D3 | D4 | D5 | D6 | H | H1 | H2 | M | T | T1 | T2 | CAD | 액세서리 | 가격 | 주문 |
|---|
| K2326.12813 | 28 | 13 | 39 | 25 | 32 | 39 | 28 | 16,5 | 8,5 | 2 | M02,5 | 6 | >6 | 3,5 |  | | 요청 시 | |

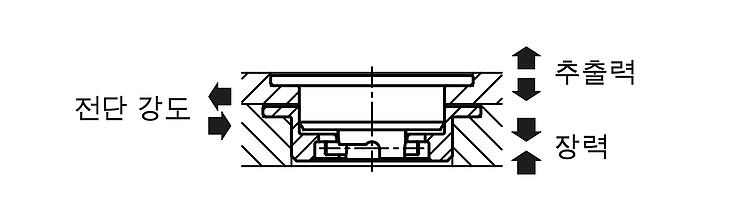

| 주문 번호 | 전단 강도
kN | 장력
N | 추출력 F
kN | 지탱력
N | 온도 저항
| CAD | 액세서리 | 가격 | 주문 |
|---|
| K2326.12813 | 2,5 | 30 | 1 | 30 | ≤180 °C | | | 요청 시 | |
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
