K0270

암나사와 푸시 버튼이 있는 플라스틱 클램핑 레버, 스테인레스 나사 인써트

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 클램프 레버, 텐션 레버 및 캠 레버
    - 클램프 레버
      - 암나사와 푸시 버튼이 있는 플라스틱 클램핑 레버, 스테인레스 나사 인써트

품목 설명/제품 이미지

설명재질:

아연다이캐스트로 된 톱니링과 유리섬유로 강화된 플라스틱으로 된 그립 레버.
스틸부품 스테인리스 스틸 1.4305.
버튼 플라스틱 (POM).

표면 마무리:스틸 부품 검정색.정보:기본 색상:
클램핑 레버 - 흑회색, 푸시 버튼 - 신호등 빨강.
클램핑 레버 - 오렌지, 푸시 버튼 - 흑회색.
클램핑 레버 - 신호등 빨강, 푸시 버튼 - 흑회색.
요청 시:기타 암나사 및 특수 설계 버전.
다른 길이의 요구 치수 "H1"에 대해서는 추가
비용으로 공급 가능함.특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0270 암나사와 푸시 버튼이 있는 플라스틱 클램핑 레버, 스테인레스 나사 인써트

371 kB

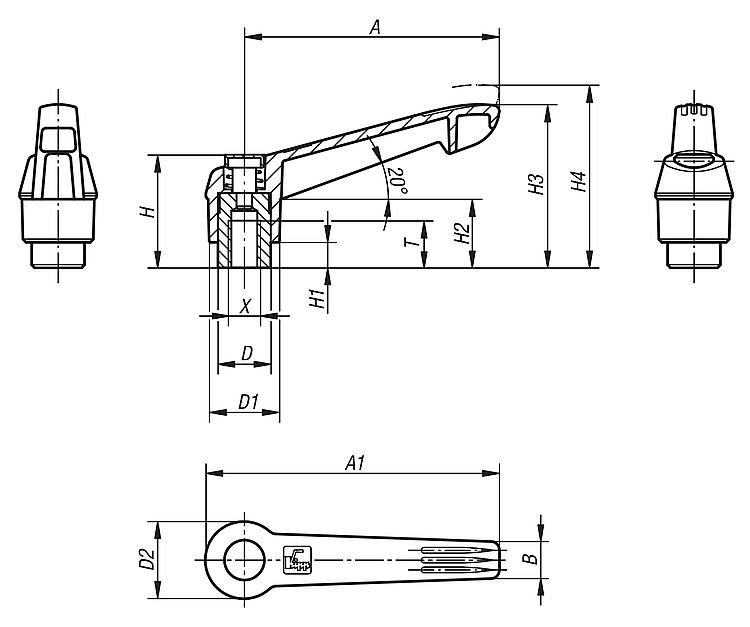

도면

품목 요약 (압축됨)

캐드데이터 및 상세 정보

주문 번호	본체 색상	X	A	A1	B	D	D1	D2	H	H1	H2	H3	H4	T	톱니 수	가격
K0270.71104	검회색 RAL 7021	M4	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	요청 시
K0270.72104	퓨어 오렌지 RAL 2004	M4	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	요청 시
K0270.73104	신호등 빨강 RAL 3020	M4	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	요청 시
K0270.71105	검회색 RAL 7021	M5	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	요청 시
K0270.72105	퓨어 오렌지 RAL 2004	M5	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	요청 시
K0270.73105	신호등 빨강 RAL 3020	M5	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	요청 시
K0270.71106	검회색 RAL 7021	M6	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	요청 시
K0270.72106	퓨어 오렌지 RAL 2004	M6	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	요청 시
K0270.73106	신호등 빨강 RAL 3020	M6	40	47	7,5	10	13	14,5	25,5	4	15	30	33,5	9	16	요청 시
K0270.71206	검회색 RAL 7021	M6	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	요청 시
K0270.72206	퓨어 오렌지 RAL 2004	M6	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	요청 시
K0270.73206	신호등 빨강 RAL 3020	M6	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	요청 시
K0270.71208	검회색 RAL 7021	M8	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	요청 시
K0270.72208	퓨어 오렌지 RAL 2004	M8	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	요청 시
K0270.73208	신호등 빨강 RAL 3020	M8	65	75	9,5	13,5	18	19,5	29,5	6,5	17,5	41,5	45,5	12	20	요청 시
K0270.71308	검회색 RAL 7021	M8	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	요청 시
K0270.72308	퓨어 오렌지 RAL 2004	M8	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	요청 시
K0270.73308	신호등 빨강 RAL 3020	M8	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	요청 시
K0270.71310	검회색 RAL 7021	M10	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	요청 시
K0270.72310	퓨어 오렌지 RAL 2004	M10	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	요청 시
K0270.73310	신호등 빨강 RAL 3020	M10	80	91,5	11	16	21,5	23	38,5	10	24	53,5	58	14	22	요청 시
K0270.71410	검회색 RAL 7021	M10	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	요청 시
K0270.72410	퓨어 오렌지 RAL 2004	M10	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	요청 시
K0270.73410	신호등 빨강 RAL 3020	M10	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	요청 시
K0270.71412	검회색 RAL 7021	M12	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	요청 시
K0270.72412	퓨어 오렌지 RAL 2004	M12	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	요청 시
K0270.73412	신호등 빨강 RAL 3020	M12	95	109	13	19	25,5	27,5	44,6	10	26	61	66	17	24	요청 시
K0270.71512	검회색 RAL 7021	M12	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	요청 시
K0270.72512	퓨어 오렌지 RAL 2004	M12	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	요청 시
K0270.73512	신호등 빨강 RAL 3020	M12	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	요청 시
K0270.71516	검회색 RAL 7021	M16	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	요청 시
K0270.72516	퓨어 오렌지 RAL 2004	M16	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	요청 시
K0270.73516	신호등 빨강 RAL 3020	M16	110	126	15,5	23	30	32,5	50,6	12	33	72	77	23	26	요청 시
