K1872

암나사가 있는 플라스틱 클램핑 레버, 황동 또는 스틸 나사 인써트 청색 피막 처리

제품
- 작동 부품 | 스탠다드 부품
  - 클램프 레버, 텐션 레버 및 캠 레버
    - 클램프 레버
      - 암나사가 있는 플라스틱 클램핑 레버, 황동 또는 스틸 나사 인써트 청색 피막 처리

품목 설명/제품 이미지

설명재질:강화 열가소성 핸들 및 인써트.
황동 또는 강철 부싱.표면 마무리:황동, 블랭크.

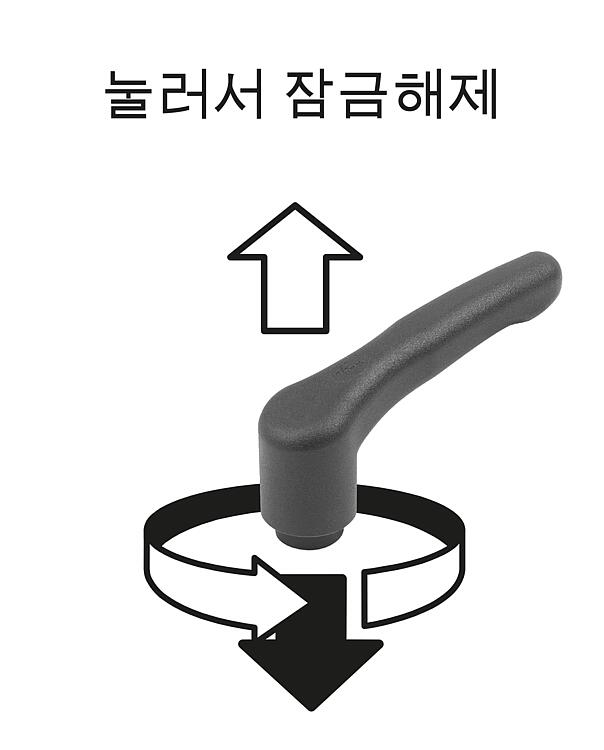

스틸, 청색, 피막 처리.액추에이션 원리:핸들은 스프로킷을 이용하여 작동하지 않은 상태에서 나사산을 조이거나 풀 수 있습니다. 핸들을 눌러 제 위치로 설정할 수 있으며 스프링력을 통해 스프로킷에서 다시 결합됩니다.요청 시:특수 설계 버전.

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K1872 암나사가 있는 플라스틱 클램핑 레버, 황동 또는 스틸 나사 인써트 청색 피막 처리

228 kB

도면

캐드데이터 및 상세 정보

주문 번호	본체 색상	구성품 재질	X	T	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	톱니 수	가격
K1872.1041	검회색 RAL 7021	황동	M4	6	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	12	요청 시
K1872.1051	검회색 RAL 7021	황동	M5	6	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	12	요청 시
K1872.2051	검회색 RAL 7021	황동	M5	8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	요청 시
K1872.2061	검회색 RAL 7021	황동	M6	8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	요청 시
K1872.2081	검회색 RAL 7021	황동	M8	9	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	요청 시
K1872.3081	검회색 RAL 7021	스틸	M8	12	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	12	요청 시
K1872.3101	검회색 RAL 7021	스틸	M10	12	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	12	요청 시
K1872.10484	신호등 빨강 RAL 3020	황동	M4	6	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	12	요청 시
K1872.10584	신호등 빨강 RAL 3020	황동	M5	6	10	13,2	13,8	22,7	5	15,2	31,8	28,9	39,9	46,8	7,9	12	요청 시
K1872.20584	신호등 빨강 RAL 3020	황동	M5	8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	요청 시
K1872.20684	신호등 빨강 RAL 3020	황동	M6	8	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	요청 시
K1872.20884	신호등 빨강 RAL 3020	황동	M8	9	13,5	18,8	19,5	27,4	5,5	20,7	41,9	38	65,2	75	10,5	12	요청 시
K1872.30884	신호등 빨강 RAL 3020	스틸	M8	12	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	12	요청 시
K1872.31084	신호등 빨강 RAL 3020	스틸	M10	12	17	21,2	22,2	40	10	31,4	58,1	53,3	80,3	91,3	11,7	12	요청 시
