K0662

퀵 클램프 수직형 수평발 및 조절형 클램핑 스핀들, 스테인레스 스틸

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 퀵 클램프, 클램핑 장치
    - 퀵 클램프 수직형 수평발 및 조절형 클램핑 스핀들, 스테인레스 스틸

품목 설명/제품 이미지

설명재질:스테인레스 스틸
폴리아미드 그립.표면 마무리:자연적 마무리.
그립 색상: 파란색, 검정색 또는 빨간색정보:정비가 필요 없는 높은 품질의 조인트 부싱.
열거나 닫을 때 지속적이고 일정한 힘 사용.
최적합 상태의 안정성은 U-프로필 원추형
클램핑 암으로 구현됨.요청 시:기타 핸들 색상액세서리:K0106
K0384
K0390
K0392

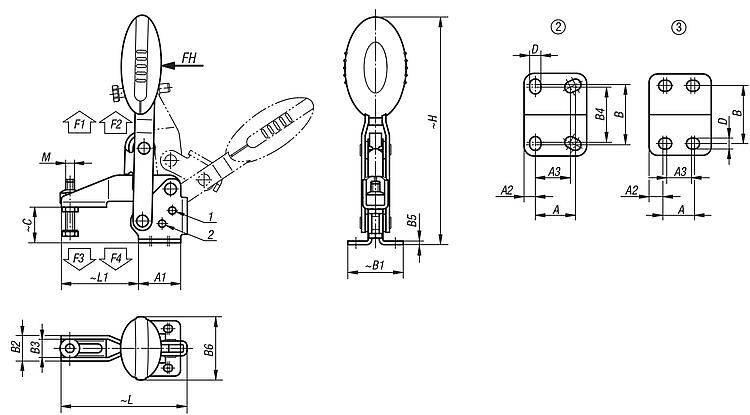

K0667도면 설명:

1) 스토퍼 핀 위치 1
2) 스토퍼 핀 위치 2

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0662 퀵 클램프 수직형 수평발 및 조절형 클램핑 스핀들, 스테인레스 스틸

475 kB

기술 노트 안전 잠금장치가 있는 퀵 릴리스

650 kB

도면

캐드데이터 및 상세 정보

주문 번호	구성품 색상	핀 위치1 홀딩암의 개구 각도	핀 위치2 홀딩암의 개구 각도	스토퍼 없음 홀딩암의 개구 각도	핀 위치1 그립의 개구 각도	핀 위치2 그립의 개구 각도	개구 각도 그립 스토퍼 없음	손 힘 FH N	홀딩력 F1 N	홀딩력 F2 N	클램핑력 F3 N	클램핑력 F4 N	가격
K0662.105001	군청색 RAL 5002	100°	-	147°	64°	-	83°	100	750	1050	620	750	요청 시
K0662.106001	군청색 RAL 5002	56°	83°	152°	46°	56°	83°	160	1350	1650	920	1050	요청 시
K0662.108001	군청색 RAL 5002	13°	93°	158°	26°	61°	86°	190	2000	2800	940	1350	요청 시
K0662.105000	검회색 RAL 7021	100°	-	147°	64°	-	83°	100	750	1050	620	750	요청 시
K0662.106000	검회색 RAL 7021	56°	83°	152°	46°	56°	83°	160	1350	1650	920	1050	요청 시
K0662.108000	검회색 RAL 7021	13°	93°	158°	26°	61°	86°	190	2000	2800	940	1350	요청 시
K0662.105003	신호등 빨강 RAL 3020	100°	-	147°	64°	-	83°	100	750	1050	620	750	요청 시
K0662.106003	신호등 빨강 RAL 3020	56°	83°	152°	46°	56°	83°	160	1350	1650	920	1050	요청 시
K0662.108003	신호등 빨강 RAL 3020	13°	93°	158°	26°	61°	86°	190	2000	2800	940	1350	요청 시

주문 번호	구성품 색상	장착 홀 모양	M	A	A1	A2	A3	B	B1	B2	B3	B4	B5	B6	C	D	H	L	L1	가격
K0662.105001	군청색 RAL 5002	2	M5x25	16	25	4,5	14	24	33	13,2	9,2	22	2	22,5	18	4,5	107,4	65,6	35	요청 시
K0662.106001	군청색 RAL 5002	3	M6x35	14	29	7	12	27	38	17,5	12,5	-	2,5	43,5	24,9	5,5	156,3	86,5	53	요청 시
K0662.108001	군청색 RAL 5002	3	M8x45	21	39	9	19	32	45	20,6	15,6	-	2,5	41,5	32,7	6,8	184,2	107	62	요청 시
K0662.105000	검회색 RAL 7021	2	M5x25	16	25	4,5	14	24	33	13,2	9,2	22	2	22,5	18	4,5	107,4	65,6	35	요청 시
K0662.106000	검회색 RAL 7021	3	M6x35	14	29	7	12	27	38	17,5	12,5	-	2,5	43,5	24,9	5,5	156,3	86,5	53	요청 시
K0662.108000	검회색 RAL 7021	3	M8x45	21	39	9	19	32	45	20,6	15,6	-	2,5	41,5	32,7	6,8	184,2	107	62	요청 시
K0662.105003	신호등 빨강 RAL 3020	2	M5x25	16	25	4,5	14	24	33	13,2	9,2	22	2	22,5	18	4,5	107,4	65,6	35	요청 시
K0662.106003	신호등 빨강 RAL 3020	3	M6x35	14	29	7	12	27	38	17,5	12,5	-	2,5	43,5	24,9	5,5	156,3	86,5	53	요청 시
K0662.108003	신호등 빨강 RAL 3020	3	M8x45	21	39	9	19	32	45	20,6	15,6	-	2,5	41,5	32,7	6,8	184,2	107	62	요청 시
