플라스틱 버섯형 그립이 있는 ECO 스틸 혹은 스테인레스 인덱스 플런저

K0747

플라스틱 버섯형 그립이 있는 ECO 스틸 혹은 스테인레스 인덱스 플런저

제품
- 작동 부품 | 스탠다드 부품
  - 스프링 플런저, 인덱스 플런저, 볼 잠금핀
    - 인덱스 플런저
      - 플라스틱 버섯형 그립이 있는 ECO 스틸 혹은 스테인레스 인덱스 플런저

품목 설명/제품 이미지

전 품목 불러오기/필터링

설명제품 설명:인덱스 플런저는 횡력으로 인해 잠금 위치가 변하는 것을 방지하기 위한 곳에 사용됩니다. 먼저 볼트를 수동으로 풀어야만 다른 잠금 위치로 이동할 수 있습니다.
오랜시간 볼트를 풀어야 하고 잠금 핀의 반동으로 튀는 것을 방지해야 하는 경우에 C형 또는 D형을 사용합니다.

표준 나사산과 무연마 되고 무경화된 잠금 핀이 있는 인덱스 플런저는 기존 인덱스 플런저에 대해 비용이 효율적인 대안입니다. 이 정밀도는 많은 적용분야에 충분합니다. 또한 제조 공차가 적기 때문에 인덱스 플런저를 상대 부품의 구멍에 정렬할 때 발생할 수 있는 이탈오류에 민감하지 않습니다.재질:

스틸 버전:
나사 슬리브 1.0715.
잠금 핀 1.4305.

스테인레스 스틸 버전:
나사 슬리브 1.4305.
잠금 핀 1.4305.

진회색 RAL 7021 열가소성 버섯모양 노브.

표면 마무리:스틸 버전
잠금 핀, 경화되지 않음.
나사 슬리브, 청색 피막처리
잠금 핀, 블랭크.

스테인레스 스틸 버전:
경화 처리되지 않은 잠금 핀.
스틸 부품, 블랭크.정보:장착 시 지정된 최대 조임 토크를 준수하십시오.요청 시:특수 설계 버전.도면 설명:

타입 A: 잠금 슬롯 없음, 잠금 너트 없음
타입 B: 잠금 슬롯 없음, 잠금 너트 있음

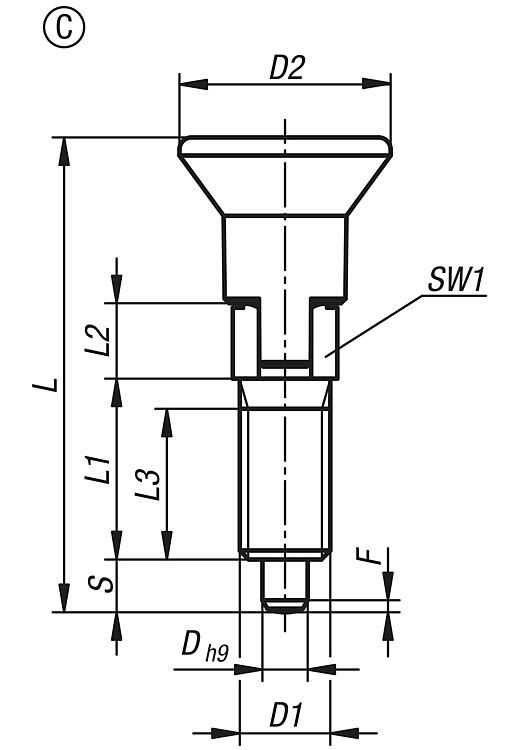

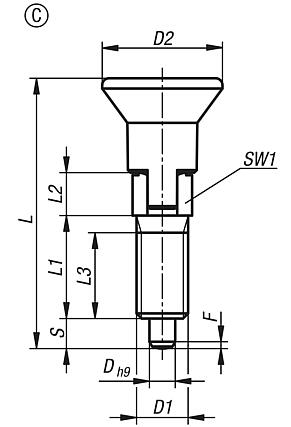

타입 C: 잠금 슬롯 있음, 잠금 너트 없음
타입 D: 잠금 슬롯 있음, 잠금 너트 있음

특징:

RoHS

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0747 플라스틱 버섯형 그립이 있는 ECO 스틸 혹은 스테인레스 인덱스 플런저

도면 (전체 요약)

플라스틱 버섯형 그립이 있는 ECO 스틸 혹은 스테인레스 인덱스 플런저

플라스틱 버섯형 그립이 있는 ECO 스틸 혹은 스테인레스 인덱스 플런저

자세한 정보

도면

플라스틱 버섯형 그립이 있는 ECO 스틸 혹은 스테인레스 인덱스 플런저

캐드데이터 및 상세 정보

주문 번호	타입	본체 재질	D	D1	D2	L	L1	L2	L3	스트로크 S	SW1	F x 30°	시작 탄성 F1 약. N	탄성 종료 F2 약. N	조임 토크 max. Nm	CAD	액세서리	가격	주문
K0747.01903060	A	스틸	3	M6	14	31,5	12	5	10	3,5	6	0,8	4	10	2			요청 시
K0747.01004060	A	스틸	4	M6	14	36	15	6	13	4	6	1	6	12	2			요청 시
K0747.01004080	A	스틸	4	M8	14	36	15	6	13	4	8	1	6	12	7			요청 시
K0747.01105080	A	스틸	5	M8	14	40	17	7	15	5	8	1,3	6	12	7			요청 시
K0747.01105100	A	스틸	5	M10	18	42,5	17	7	15	5	10	1,3	6	12	15			요청 시
K0747.01206100	A	스틸	6	M10	18	47,5	20	8	17	6	10	1,8	8	15	15			요청 시
K0747.01206120	A	스틸	6	M12	25	51,7	20	8	17	6	12	1,8	8	15	20			요청 시
K0747.01308120	A	스틸	8	M12	25	61,7	26	10	23	8	12	2,3	8	19	20			요청 시
K0747.11903060	A	스테인레스 스틸	3	M6	14	31,5	12	5	10	3,5	6	0,8	4	10	2			요청 시
K0747.11004060	A	스테인레스 스틸	4	M6	14	36	15	6	13	4	6	1	6	12	2			요청 시
K0747.11004080	A	스테인레스 스틸	4	M8	14	36	15	6	13	4	8	1	6	12	7			요청 시
K0747.11105080	A	스테인레스 스틸	5	M8	14	40	17	7	15	5	8	1,3	6	12	7			요청 시
K0747.11105100	A	스테인레스 스틸	5	M10	18	42,5	17	7	15	5	10	1,3	6	12	15			요청 시
K0747.11206100	A	스테인레스 스틸	6	M10	18	47,5	20	8	17	6	10	1,8	8	15	15			요청 시
K0747.11206120	A	스테인레스 스틸	6	M12	25	51,7	20	8	17	6	12	1,8	8	15	20			요청 시
K0747.11308120	A	스테인레스 스틸	8	M12	25	61,7	26	10	23	8	12	2,3	8	19	20			요청 시
K0747.01903061	A	스틸	3	M6x0,75	14	31,5	12	5	10	3,5	6	0,8	4	10	2			요청 시
K0747.01004061	A	스틸	4	M6x0,75	14	36	15	6	13	4	6	1	6	12	2			요청 시
K0747.01004081	A	스틸	4	M8x1	14	36	15	6	13	4	8	1	6	12	7			요청 시
K0747.01105081	A	스틸	5	M8x1	14	40	17	7	15	5	8	1,3	6	12	7			요청 시
K0747.01105101	A	스틸	5	M10x1	18	42,5	17	7	15	5	10	1,3	6	12	15			요청 시
K0747.01206101	A	스틸	6	M10x1	18	47,5	20	8	17	6	10	1,8	8	15	15			요청 시
K0747.01206121	A	스틸	6	M12x1,5	25	51,7	20	8	17	6	12	1,8	8	15	20			요청 시
K0747.01308121	A	스틸	8	M12x1,5	25	61,7	26	10	23	8	12	2,3	8	19	20			요청 시
K0747.11903061	A	스테인레스 스틸	3	M6x0,75	14	31,5	12	5	10	3,5	6	0,8	4	10	2			요청 시
K0747.11004061	A	스테인레스 스틸	4	M6x0,75	14	36	15	6	13	4	6	1	6	12	2			요청 시
K0747.11004081	A	스테인레스 스틸	4	M8x1	14	36	15	6	13	4	8	1	6	12	7			요청 시
K0747.11105081	A	스테인레스 스틸	5	M8x1	14	40	17	7	15	5	8	1,3	6	12	7			요청 시
K0747.11105101	A	스테인레스 스틸	5	M10x1	18	42,5	17	7	15	5	10	1,3	6	12	15			요청 시
K0747.11206101	A	스테인레스 스틸	6	M10x1	18	47,5	20	8	17	6	10	1,8	8	15	15			요청 시
K0747.11206121	A	스테인레스 스틸	6	M12x1,5	25	51,7	20	8	17	6	12	1,8	8	15	20			요청 시
K0747.11308121	A	스테인레스 스틸	8	M12x1,5	25	61,7	26	10	23	8	12	2,3	8	19	20			요청 시

플라스틱 버섯형 그립과 카운터 너트가 있는 ECO 스틸 혹은 스테인레스 인덱스 플런저

자세한 정보

도면

플라스틱 버섯형 그립과 카운터 너트가 있는 ECO 스틸 혹은 스테인레스 인덱스 플런저

캐드데이터 및 상세 정보

주문 번호	타입	본체 재질	D	D1	D2	L	L1	L2	L3	스트로크 S	SW1	SW2	F x 30°	시작 탄성 F1 약. N	탄성 종료 F2 약. N	조임 토크 max. Nm	CAD	액세서리	가격	주문
K0747.02903060	B	스틸	3	M6	14	31,5	12	5	10	3,5	6	10	0,8	4	10	2			요청 시
K0747.02004060	B	스틸	4	M6	14	36	15	6	13	4	6	10	1	6	12	2			요청 시
K0747.02004080	B	스틸	4	M8	14	36	15	6	13	4	8	13	1	6	12	7			요청 시
K0747.02105080	B	스틸	5	M8	14	40	17	7	15	5	8	13	1,3	6	12	7			요청 시
K0747.02105100	B	스틸	5	M10	18	42,5	17	7	15	5	10	17	1,3	6	12	15			요청 시
K0747.02206100	B	스틸	6	M10	18	47,5	20	8	17	6	10	17	1,8	8	15	15			요청 시
K0747.02206120	B	스틸	6	M12	25	51,7	20	8	17	6	12	19	1,8	8	15	20			요청 시
K0747.02308120	B	스틸	8	M12	25	61,7	26	10	23	8	12	19	2,3	8	19	20			요청 시
K0747.12903060	B	스테인레스 스틸	3	M6	14	31,5	12	5	10	3,5	6	10	0,8	4	10	2			요청 시
K0747.12004060	B	스테인레스 스틸	4	M6	14	36	15	6	13	4	6	10	1	6	12	2			요청 시
K0747.12004080	B	스테인레스 스틸	4	M8	14	36	15	6	13	4	8	13	1	6	12	7			요청 시
K0747.12105080	B	스테인레스 스틸	5	M8	14	40	17	7	15	5	8	13	1,3	6	12	7			요청 시
K0747.12105100	B	스테인레스 스틸	5	M10	18	42,5	17	7	15	5	10	17	1,3	6	12	15			요청 시
K0747.12206100	B	스테인레스 스틸	6	M10	18	47,5	20	8	17	6	10	17	1,8	8	15	15			요청 시
K0747.12206120	B	스테인레스 스틸	6	M12	25	51,7	20	8	17	6	12	19	1,8	8	15	20			요청 시
K0747.12308120	B	스테인레스 스틸	8	M12	25	61,7	26	10	23	8	12	19	2,3	8	19	20			요청 시
K0747.02903061	B	스틸	3	M6x0,75	14	31,5	12	5	10	3,5	6	10	0,8	4	10	2			요청 시
K0747.02004061	B	스틸	4	M6x0,75	14	36	15	6	13	4	6	10	1	6	12	2			요청 시
K0747.02004081	B	스틸	4	M8x1	14	36	15	6	13	4	8	13	1	6	12	7			요청 시
K0747.02105081	B	스틸	5	M8x1	14	40	17	7	15	5	8	13	1,3	6	12	7			요청 시
K0747.02105101	B	스틸	5	M10x1	18	42,5	17	7	15	5	10	17	1,3	6	12	15			요청 시
K0747.02206101	B	스틸	6	M10x1	18	47,5	20	8	17	6	10	17	1,8	8	15	15			요청 시
K0747.02206121	B	스틸	6	M12x1,5	25	51,7	20	8	17	6	12	19	1,8	8	15	20			요청 시
K0747.02308121	B	스틸	8	M12x1,5	25	61,7	26	10	23	8	12	19	2,3	8	19	20			요청 시
K0747.12903061	B	스테인레스 스틸	3	M6x0,75	14	31,5	12	5	10	3,5	6	10	0,8	4	10	2			요청 시
K0747.12004061	B	스테인레스 스틸	4	M6x0,75	14	36	15	6	13	4	6	10	1	6	12	2			요청 시
K0747.12004081	B	스테인레스 스틸	4	M8x1	14	36	15	6	13	4	8	13	1	6	12	7			요청 시
K0747.12105081	B	스테인레스 스틸	5	M8x1	14	40	17	7	15	5	8	13	1,3	6	12	7			요청 시
K0747.12105101	B	스테인레스 스틸	5	M10x1	18	42,5	17	7	15	5	10	17	1,3	6	12	15			요청 시
K0747.12206101	B	스테인레스 스틸	6	M10x1	18	47,5	20	8	17	6	10	17	1,8	8	15	15			요청 시
K0747.12206121	B	스테인레스 스틸	6	M12x1,5	25	51,7	20	8	17	6	12	19	1,8	8	15	20			요청 시
K0747.12308121	B	스테인레스 스틸	8	M12x1,5	25	61,7	26	10	23	8	12	19	2,3	8	19	20			요청 시

플라스틱 버섯형 그립과 잠금 너트가 있는 ECO 스틸 혹은 스테인레스 인덱스 플런저

자세한 정보

도면

플라스틱 버섯형 그립과 잠금 너트가 있는 ECO 스틸 혹은 스테인레스 인덱스 플런저

캐드데이터 및 상세 정보

주문 번호	타입	본체 재질	D	D1	D2	L	L1	L2	L3	스트로크 S	SW1	F x 30°	시작 탄성 F1 약. N	탄성 종료 F2 약. N	조임 토크 max. Nm	CAD	액세서리	가격	주문
K0747.03903060	C	스틸	3	M6	14	31,5	12	5	10	3,5	6	0,8	4	10	2			요청 시
K0747.03004060	C	스틸	4	M6	14	36	15	6	13	4	6	1	6	12	2			요청 시
K0747.03004080	C	스틸	4	M8	14	36	15	6	13	4	8	1	6	12	7			요청 시
K0747.03105080	C	스틸	5	M8	14	40	17	7	15	5	8	1,3	6	12	7			요청 시
K0747.03105100	C	스틸	5	M10	18	42,5	17	7	15	5	10	1,3	6	12	15			요청 시
K0747.03206100	C	스틸	6	M10	18	47,5	20	8	17	6	10	1,8	8	15	15			요청 시
K0747.03206120	C	스틸	6	M12	25	51,7	20	8	17	6	12	1,8	8	15	20			요청 시
K0747.03308120	C	스틸	8	M12	25	61,7	26	10	23	8	12	2,3	8	19	20			요청 시
K0747.13903060	C	스테인레스 스틸	3	M6	14	31,5	12	5	10	3,5	6	0,8	4	10	2			요청 시
K0747.13004060	C	스테인레스 스틸	4	M6	14	36	15	6	13	4	6	1	6	12	2			요청 시
K0747.13004080	C	스테인레스 스틸	4	M8	14	36	15	6	13	4	8	1	6	12	7			요청 시
K0747.13105080	C	스테인레스 스틸	5	M8	14	40	17	7	15	5	8	1,3	6	12	7			요청 시
K0747.13105100	C	스테인레스 스틸	5	M10	18	42,5	17	7	15	5	10	1,3	6	12	15			요청 시
K0747.13206100	C	스테인레스 스틸	6	M10	18	47,5	20	8	17	6	10	1,8	8	15	15			요청 시
K0747.13206120	C	스테인레스 스틸	6	M12	25	51,7	20	8	17	6	12	1,8	8	15	20			요청 시
K0747.13308120	C	스테인레스 스틸	8	M12	25	61,7	26	10	23	8	12	2,3	8	19	20			요청 시
K0747.03903061	C	스틸	3	M6x0,75	14	31,5	12	5	10	3,5	6	0,8	4	10	2			요청 시
K0747.03004061	C	스틸	4	M6x0,75	14	36	15	6	13	4	6	1	6	12	2			요청 시
K0747.03004081	C	스틸	4	M8x1	14	36	15	6	13	4	8	1	6	12	7			요청 시
K0747.03105081	C	스틸	5	M8x1	14	40	17	7	15	5	8	1,3	6	12	7			요청 시
K0747.03105101	C	스틸	5	M10x1	18	42,5	17	7	15	5	10	1,3	6	12	15			요청 시
K0747.03206101	C	스틸	6	M10x1	18	47,5	20	8	17	6	10	1,8	8	15	15			요청 시
K0747.03206121	C	스틸	6	M12x1,5	25	51,7	20	8	17	6	12	1,8	8	15	20			요청 시
K0747.03308121	C	스틸	8	M12x1,5	25	61,7	26	10	23	8	12	2,3	8	19	20			요청 시
K0747.13903061	C	스테인레스 스틸	3	M6x0,75	14	31,5	12	5	10	3,5	6	0,8	4	10	2			요청 시
K0747.13004061	C	스테인레스 스틸	4	M6x0,75	14	36	15	6	13	4	6	1	6	12	2			요청 시
K0747.13004081	C	스테인레스 스틸	4	M8x1	14	36	15	6	13	4	8	1	6	12	7			요청 시
K0747.13105081	C	스테인레스 스틸	5	M8x1	14	40	17	7	15	5	8	1,3	6	12	7			요청 시
K0747.13105101	C	스테인레스 스틸	5	M10x1	18	42,5	17	7	15	5	10	1,3	6	12	15			요청 시
K0747.13206101	C	스테인레스 스틸	6	M10x1	18	47,5	20	8	17	6	10	1,8	8	15	15			요청 시
K0747.13206121	C	스테인레스 스틸	6	M12x1,5	25	51,7	20	8	17	6	12	1,8	8	15	20			요청 시
K0747.13308121	C	스테인레스 스틸	8	M12x1,5	25	61,7	26	10	23	8	12	2,3	8	19	20			요청 시

플라스틱 버섯형 그립, 잠금 너트와 카운터 너트가 있는 ECO 스틸 혹은 스테인레스 인덱스 플런저

자세한 정보

도면

플라스틱 버섯형 그립, 잠금 너트와 카운터 너트가 있는 ECO 스틸 혹은 스테인레스 인덱스 플런저

캐드데이터 및 상세 정보

주문 번호	타입	본체 재질	D	D1	D2	L	L1	L2	L3	스트로크 S	SW1	SW2	F x 30°	시작 탄성 F1 약. N	탄성 종료 F2 약. N	조임 토크 max. Nm	CAD	액세서리	가격	주문
K0747.04903060	D	스틸	3	M6	14	31,5	12	5	10	3,5	6	10	0,8	4	10	2			요청 시
K0747.04004060	D	스틸	4	M6	14	36	15	6	13	4	6	10	1	6	12	2			요청 시
K0747.04004080	D	스틸	4	M8	14	36	15	6	13	4	8	13	1	6	12	7			요청 시
K0747.04105080	D	스틸	5	M8	14	40	17	7	15	5	8	13	1,3	6	12	7			요청 시
K0747.04105100	D	스틸	5	M10	18	42,5	17	7	15	5	10	17	1,3	6	12	15			요청 시
K0747.04206100	D	스틸	6	M10	18	47,5	20	8	17	6	10	17	1,8	8	15	15			요청 시
K0747.04206120	D	스틸	6	M12	25	51,7	20	8	17	6	12	19	1,8	8	15	20			요청 시
K0747.04308120	D	스틸	8	M12	25	61,7	26	10	23	8	12	19	2,3	8	19	20			요청 시
K0747.14903060	D	스테인레스 스틸	3	M6	14	31,5	12	5	10	3,5	6	10	0,8	4	10	2			요청 시
K0747.14004060	D	스테인레스 스틸	4	M6	14	36	15	6	13	4	6	10	1	6	12	2			요청 시
K0747.14004080	D	스테인레스 스틸	4	M8	14	36	15	6	13	4	8	13	1	6	12	7			요청 시
K0747.14105080	D	스테인레스 스틸	5	M8	14	40	17	7	15	5	8	13	1,3	6	12	7			요청 시
K0747.14105100	D	스테인레스 스틸	5	M10	18	42,5	17	7	15	5	10	17	1,3	6	12	15			요청 시
K0747.14206100	D	스테인레스 스틸	6	M10	18	47,5	20	8	17	6	10	17	1,8	8	15	15			요청 시
K0747.14206120	D	스테인레스 스틸	6	M12	25	51,7	20	8	17	6	12	19	1,8	8	15	20			요청 시
K0747.14308120	D	스테인레스 스틸	8	M12	25	61,7	26	10	23	8	12	19	2,3	8	19	20			요청 시
K0747.04903061	D	스틸	3	M6x0,75	14	31,5	12	5	10	3,5	6	10	0,8	4	10	2			요청 시
K0747.04004061	D	스틸	4	M6x0,75	14	36	15	6	13	4	6	10	1	6	12	2			요청 시
K0747.04004081	D	스틸	4	M8x1	14	36	15	6	13	4	8	13	1	6	12	7			요청 시
K0747.04105081	D	스틸	5	M8x1	14	40	17	7	15	5	8	13	1,3	6	12	7			요청 시
K0747.04105101	D	스틸	5	M10x1	18	42,5	17	7	15	5	10	17	1,3	6	12	15			요청 시
K0747.04206101	D	스틸	6	M10x1	18	47,5	20	8	17	6	10	17	1,8	8	15	15			요청 시
K0747.04206121	D	스틸	6	M12x1,5	25	51,7	20	8	17	6	12	19	1,8	8	15	20			요청 시
K0747.04308121	D	스틸	8	M12x1,5	25	61,7	26	10	23	8	12	19	2,3	8	19	20			요청 시
K0747.14903061	D	스테인레스 스틸	3	M6x0,75	14	31,5	12	5	10	3,5	6	10	0,8	4	10	2			요청 시
K0747.14004061	D	스테인레스 스틸	4	M6x0,75	14	36	15	6	13	4	6	10	1	6	12	2			요청 시
K0747.14004081	D	스테인레스 스틸	4	M8x1	14	36	15	6	13	4	8	13	1	6	12	7			요청 시
K0747.14105081	D	스테인레스 스틸	5	M8x1	14	40	17	7	15	5	8	13	1,3	6	12	7			요청 시
K0747.14105101	D	스테인레스 스틸	5	M10x1	18	42,5	17	7	15	5	10	17	1,3	6	12	15			요청 시
K0747.14206101	D	스테인레스 스틸	6	M10x1	18	47,5	20	8	17	6	10	17	1,8	8	15	15			요청 시
K0747.14206121	D	스테인레스 스틸	6	M12x1,5	25	51,7	20	8	17	6	12	19	1,8	8	15	20			요청 시
K0747.14308121	D	스테인레스 스틸	8	M12x1,5	25	61,7	26	10	23	8	12	19	2,3	8	19	20			요청 시

이 카탈로그 다른 품목

<< | < | 1-10 | 11-20 | 21-30 | 31-40 | 41-50 | 51-60 | 61-66 | > | >>

잠금 볼트 강철 또는 스테인레스 스틸 플라스틱 아일렛 손잡이 포함

K2047

잠금 볼트 강철 또는 스테인레스 스틸
플라스틱 아일렛 손잡이 포함

플라스틱 버섯형 그립이 있는 스테인레스 인덱스 플런저, 원격 조작 가능

K1502

플라스틱 버섯형 그립이 있는 스테인레스 인덱스 플런저, 원격 조작 가능

리모트 컨트롤이 가능한 인덱스 플런저용 브레이크 케이블 분배기

K2042

리모트 컨트롤이 가능한 인덱스 플런저용
브레이크 케이블 분배기

리모트 컨트롤이 가능한 인덱스 플런저용 브레이크 케이블

K2116

리모트 컨트롤이 가능한 인덱스 플런저용
브레이크 케이블

와이어 케이블, 끝머리 포함

K2023

와이어 케이블,
끝머리 포함

케이블 하우징, 내부 튜브 포함

K2024

케이블 하우징,
내부 튜브 포함

엔드 슬리브

K2025

엔드 슬리브

조절 나사

K2026

조절 나사

나사 니플, 그루브 스크류로 클램핑

K2027

나사 니플,
그루브 스크류로 클램핑

스틸 또는 스테인레스 스틸 인덱스 플런저, 플라스틱 편심 레버 있음

K1584

스틸 또는 스테인레스 스틸 인덱스 플런저, 플라스틱 편심 레버 있음

<< | < | 1-10 | 11-20 | 21-30 | 31-40 | 41-50 | 51-60 | 61-66 | > | >>

검색

장바구니

품목 수:

0

합계:

0.00 €

빠른 주문

주문 신청서

재고 확인

여기에서 제품 가용성을 검사할 수 있습니다.

재고 확인 검사

하이클라쎄 테크닉
인천광역시 남동구 구월동 선수촌공원로 1
구월테크노밸리 D동 1009호
한국

Tel.: 032-465-1520
Fax: 032-465-1521

견적 요청은 아래 메일로 보내주세요
E-Mail: highklasse@highklasse.co.kr
Internet: www.highklasse.co.kr

KIPP 제품 라인은 모든 사용 분야에서 완벽한 솔루션을 제공합니다.자세히...

Copyright © 2025 HEINRICH KIPP WERK GmbH & Co. KG · 모든 저작권 보유.

전화: 031-430-1520 · 팩스: 031-624-6059
