K0346

플라스틱 버섯형 그립이 있고 플랜지가 없는 매끄러운 디자인의 스틸 혹은 스테인레스 인덱스 플런저

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 스프링 플런저, 인덱스 플런저, 볼 잠금핀
    - 인덱스 플런저
      - 플라스틱 버섯형 그립이 있고 플랜지가 없는 매끄러운 디자인의 스틸 혹은 스테인레스 인덱스 플런저

품목 설명/제품 이미지

전 품목 불러오기/필터링

설명제품 설명:인덱스 플런저는 횡력으로 인해 잠금 위치가 변하는 것을 방지하기 위한 곳에 사용됩니다. 먼저 볼트를 수동으로 풀어야만 다른 잠금 위치로 이동할 수 있습니다.
오랜 시간 풀려 있고 잠금 핀의 반동으로 튀는 것을 방지해야 하는 경우에 M형을 사용합니다.
재질:

스틸 버전:
잠금 핀 경화:
슬리브 1.0403 용접 가능.
잠금 핀 강도 등급 5.8

스테인레스 스틸 버전:
잠금 핀 경화:
슬리브 1.4301 용접 가능.
잠금 핀 1.4034.

잠금 핀 경화되지 않음:
슬리브 1.4301 용접 가능.
잠금 핀 1.4305.

버섯모양 노브 열가소성, 검정회색.

표면 마무리:스틸 버전:
잠금 핀 경화, 연마, 검정 산화 처리

스테인레스 스틸 버전:
잠금핀 경화, 연마 및 블랭크
잠금핀 경화, 연마 및 블랭크되지 않음

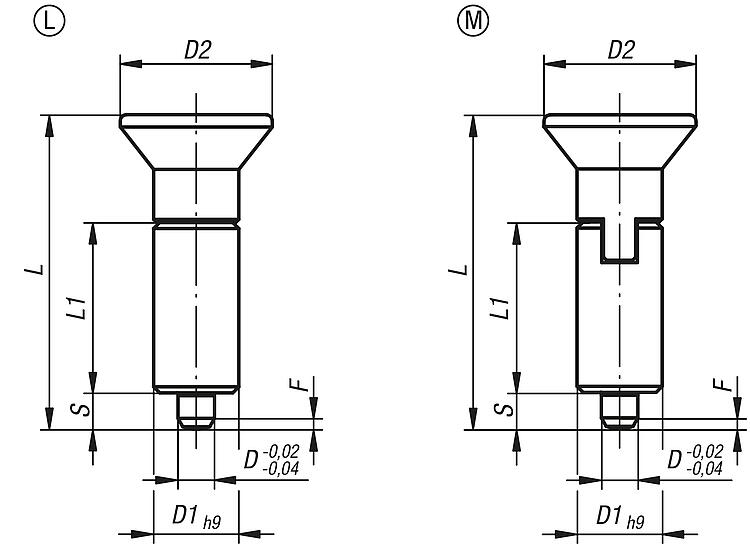

정보:잠금 볼트를 용접할 경우, 고온으로 인해 스프링이 열로 손상되지 않도록 슬리브를 부착해야 합니다.요청 시:특수 설계 버전.도면 설명:

타입 L: 잠금 슬롯 없음
타입 M: 잠금 슬롯 있음

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0346 플라스틱 버섯형 그립이 있고 플랜지가 없는 매끄러운 디자인의 스틸 혹은 스테인레스 인덱스 플런저

179 kB

도면 (전체 요약)

스틸 또는 스테인레스 스틸 인덱스 플런저, 매끄러운 디자인, 플랜지 미포함, 플라스틱 버섯형 그립 포함, 잠금 너트 미포함

자세한 정보

도면

스틸 또는 스테인레스 스틸 인덱스 플런저, 매끄러운 디자인, 플랜지 미포함, 플라스틱 버섯형 그립 포함, 잠금 너트 미포함

캐드데이터 및 상세 정보

주문 번호	타입	본체 재질	표면 기본 몸체	D	D1	D2	L	L1	스트로크 S	F x 30°	시작 탄성 F1 약. N	탄성 종료 F2 약. N	가격
K0346.1004	L	스틸	경화	4	10	18	38,5	21	4	1	6	12	요청 시
K0346.1105	L	스틸	경화	5	12	21	43,5	24	5	1,3	5	12	요청 시
K0346.1206	L	스틸	경화	6	14	25	51,7	28	6	1,8	6	14	요청 시
K0346.1308	L	스틸	경화	8	18	33	68	36	8	2,3	15	35	요청 시
K0346.1410	L	스틸	경화	10	22	33	74	40	10	2,8	15	34	요청 시
K0346.01004	L	스테인레스 스틸	경화	4	10	18	38,5	21	4	1	6	12	요청 시
K0346.01105	L	스테인레스 스틸	경화	5	12	21	43,5	24	5	1,3	5	12	요청 시
K0346.01206	L	스테인레스 스틸	경화	6	14	25	51,7	28	6	1,8	6	14	요청 시
K0346.01308	L	스테인레스 스틸	경화	8	18	33	68	36	8	2,3	15	35	요청 시
K0346.01410	L	스테인레스 스틸	경화	10	22	33	74	40	10	2,8	15	34	요청 시
K0346.11004	L	스테인레스 스틸	비경화	4	10	18	38,5	21	4	1	6	12	요청 시
K0346.11105	L	스테인레스 스틸	비경화	5	12	21	43,5	24	5	1,3	5	12	요청 시
K0346.11206	L	스테인레스 스틸	비경화	6	14	25	51,7	28	6	1,8	6	14	요청 시
K0346.11308	L	스테인레스 스틸	비경화	8	18	33	68	36	8	2,3	15	35	요청 시
K0346.11410	L	스테인레스 스틸	비경화	10	22	33	74	40	10	2,8	15	34	요청 시

플라스틱 버섯형 그립과 잠금 너트가 있고 플랜지가 없는 매끄러운 디자인의 스틸 혹은 스테인레스 인덱스 플런저

자세한 정보

도면

플라스틱 버섯형 그립과 잠금 너트가 있고 플랜지가 없는 매끄러운 디자인의 스틸 혹은 스테인레스 인덱스 플런저

캐드데이터 및 상세 정보

주문 번호	타입	본체 재질	표면 기본 몸체	D	D1	D2	L	L1	스트로크 S	F x 30°	시작 탄성 F1 약. N	탄성 종료 F2 약. N	가격
K0346.2004	M	스틸	경화	4	10	18	38,5	21	4	1	6	12	요청 시
K0346.2105	M	스틸	경화	5	12	21	43,5	24	5	1,3	5	12	요청 시
K0346.2206	M	스틸	경화	6	14	25	51,7	28	6	1,8	6	14	요청 시
K0346.2308	M	스틸	경화	8	18	33	68	36	8	2,3	15	35	요청 시
K0346.2410	M	스틸	경화	10	22	33	74	40	10	2,8	15	34	요청 시
K0346.02004	M	스테인레스 스틸	경화	4	10	18	38,5	21	4	1	6	12	요청 시
K0346.02105	M	스테인레스 스틸	경화	5	12	21	43,5	24	5	1,3	5	12	요청 시
K0346.02206	M	스테인레스 스틸	경화	6	14	25	51,7	28	6	1,8	6	14	요청 시
K0346.02308	M	스테인레스 스틸	경화	8	18	33	68	36	8	2,3	15	35	요청 시
K0346.02410	M	스테인레스 스틸	경화	10	22	33	74	40	10	2,8	15	34	요청 시
K0346.12004	M	스테인레스 스틸	비경화	4	10	18	38,5	21	4	1	6	12	요청 시
K0346.12105	M	스테인레스 스틸	비경화	5	12	21	43,5	24	5	1,3	5	12	요청 시
K0346.12206	M	스테인레스 스틸	비경화	6	14	25	51,7	28	6	1,8	6	14	요청 시
K0346.12308	M	스테인레스 스틸	비경화	8	18	33	68	36	8	2,3	15	35	요청 시
K0346.12410	M	스테인레스 스틸	비경화	10	22	33	74	40	10	2,8	15	34	요청 시
