설명재질:경화 스틸.표면 마무리:경화 처리 및 검정 산화 처리. 접촉면 연마정보:UNILOCK 도브테일 클램핑 볼트는 공작물 및 장치의 클램핑 및 포지셔닝에 적합합니다. 클램핑 핀은 교체 부품으로 나사 체결되며 각종 기본 모듈에 어댑테이션할 수 있습니다. 클램핑 핀을 조이는 데 나사산이 필요하지 않습니다, 작업물의 클램핑 에지에서 도브테일로 수행되기 때문입니다.
최대 15,000 N의 클램핑력 도달 가능 클램핑 핀을 조일 때 다음 조임 토크를 준수해야 합니다. - 스틸 재질: 55 Nm. - 알루미늄 재질: 17 Nm.
UNILOCK 도브테일 클램핑 핀은 클램핑 모듈의 터보 기능 없이만 작동할 수 있습니다.

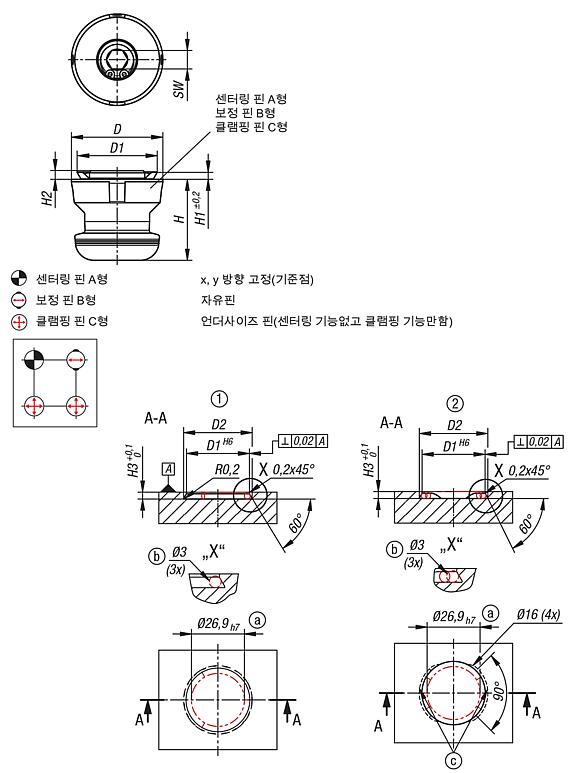

더브테일 클램핑 핀을 여러 번 조일 때 (정확하게 중앙 인터페이스) 슬라이드 표면의 정렬을 관찰해야 합니다. 도브테일 클램핑 핀 타입 B의 경우 블레이드는 슬라이드 표면에 대해 90°로 정렬되어야 합니다.조립:설치 윤곽선을 참조하십시오.장점:- 공작물에 고정 나사산이 필요하지 않습니다. - 도브테일로 인해 낮은 장착 깊이.인도 품목고정 나사가 있는 1x UNILOCK 도브테일 클램핑 핀.도면 설명:
