K1167웨지 클램프, 스틸, 웨지 표면 있음 |
뒤로 |
|
|
설명재질:단강.표면 마무리:클램핑 조: 경화처리(33-39 HRC) 및 검정 산화 처리정보:엣지 클램프의 기능 원리로 여러 클램핑 작업에 적합합니다.
쐐기면을 통해 높은 클램핑력이 가능합니다.
소켓 헤드 스크류 또는 육각 소켓이 있는 엣지 클램프 중 선택적으로 주문할 수 있습니다.

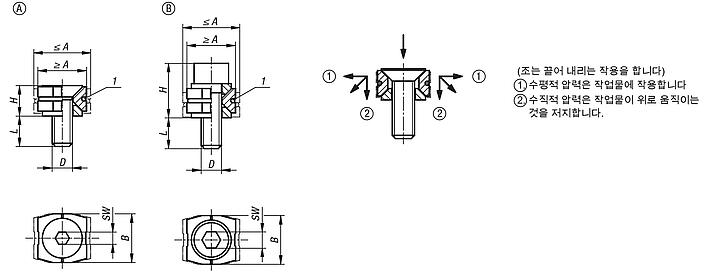

풀다운 효과가 있는 엣지 클램프.도면 설명:치수 L은 치수 ≤A를 의미.
치수 H는 치수 ≥A를 의미.
1) O 링 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|
웨지 클램프, 스틸, 웨지 표면 있음, 접시형 나사 있음, A형 |
자세한 정보 |
| 주문 번호 | 타입 | A
min. | A
max. | B | D | H | L | SW | 클램핑력
max. kN
| 조임 토크
max. Nm | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1167.11205 | A | 12 | 14 | 12 | M5X15 | 7,5 | 9,5 | 3 | 2 | 4,3 |  | | 0.00 € | | | K1167.11506 | A | 15 | 17 | 14,8 | M6X16 | 8,7 | 9,3 | 4 | 3,5 | 7,3 | | | 0.00 € | | | K1167.11808 | A | 18,5 | 21,5 | 18,4 | M8X20 | 11,8 | 11,3 | 5 | 5 | 18 | | | 0.00 € | |
|
웨지 클램프, 스틸, 웨지 표면 있음, 원통형 나사 있음, B형 |
자세한 정보 |
| 주문 번호 | 타입 | A
min. | A
max. | B | D | H | L | SW | 클램핑력
max. kN
| 조임 토크
max. Nm | CAD | 액세서리 | 가격 | 주문 |
|---|
| K1167.21205 | B | 12 | 14 | 12 | M5X16 | 13,4 | 9,6 | 4 | 3 | 5,4 | | | 0.00 € | | | K1167.21506 | B | 15 | 17 | 14,8 | M6X18 | 15,8 | 10,2 | 5 | 4,5 | 9,1 | | | 0.00 € | | | K1167.21808 | B | 18,5 | 21,5 | 18,4 | M8X25 | 21,2 | 14,9 | 6 | 9 | 22 | | | 0.00 € | |
|
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
|
