K2049편심 클램프 스틸, 클램핑 레버 포함 |
뒤로 |
|
|
설명재질:단강.표면 마무리:검정 산화.정보:치수 A는 공작물에서 나사 (클램핑 나사) 중간까지 간격을 나타냅니다.
공작물의 스크래치를 최소화하려면 클램핑 플레이트가 있는 B형을 권장합니다.
육각형 모양으로 인해 클램핑 레버는 60° 단계로 조립할 수 있으므로 사용자에 따라 정렬할 수 있습니다.
장점:- 컴팩트한 디자인
- 빠르고 간편한 부품 클램핑
- 클램핑 레버로 도구 없이 클램핑액세서리:클램핑 플레이트 K2050도면 설명:(1) 클램핑 나사
(2) 스프링 와셔
(3) 클램핑 레버
(4) 육각 소켓 렌치
(5) 편심 클램프
(6) 클램핑 플레이트 다운로드여기에 PDF로 정리된 정보가 있습니다:
CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:
|

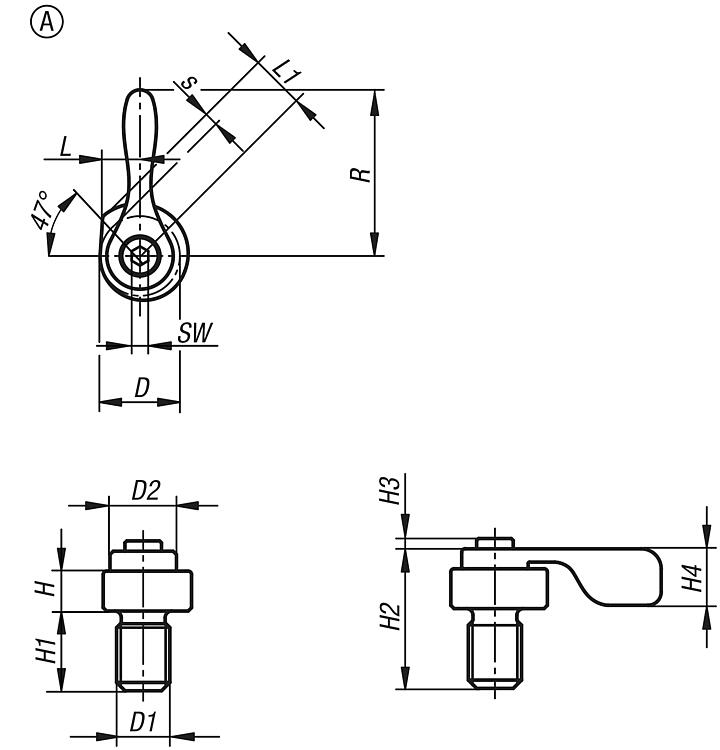

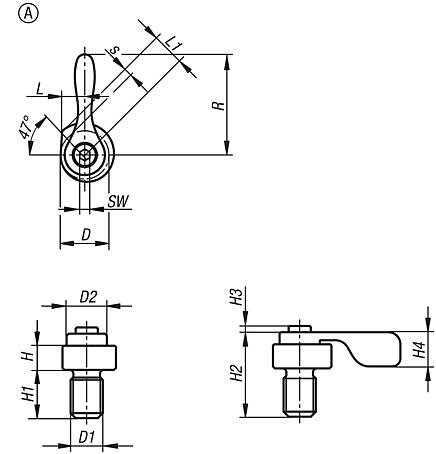

편심 클램프 스틸, 클램핑 레버 포함 타입 A |
자세한 정보 |
| 주문 번호 | 타입 | 형태 타입 | A | D | D1 | D2 | H | H1 | H2 | H3 | H4 | CAD | 액세서리 | 가격 | 주문 |
|---|
| K2049.080 | A | - | 7,1 | 12 | M8 | 10 | 6 | 12 | 9 | 1,5 | 8,5 |  | | 0.00 € | | | K2049.100 | A | - | 8,3 | 14 | M10 | 12 | 7 | 15 | 11 | 1,8 | 10 | | | 0.00 € | | | K2049.120 | A | - | 9,5 | 16 | M12 | 14 | 8 | 18 | 13 | 2,2 | 12 | | | 0.00 € | |
| 주문 번호 | 타입 | L | L1 | R | 스트로크
S | SW | 클램핑력
kN | 권장
조임 토크
Nm | CAD | 액세서리 | 가격 | 주문 |
|---|
| K2049.080 | A | 6 | 8,2 | 25 | 2,2 | 2,5 | 0,3 | 1,2 | | | 0.00 € | | | K2049.100 | A | 7 | 9,5 | 30 | 2,5 | 3 | 0,5 | 3 | | | 0.00 € | | | K2049.120 | A | 8 | 10,9 | 40 | 2,9 | 5,5 | 0,7 | 6 | | | 0.00 € | |
|
편심 클램프 스틸, 클램핑 레버 포함 타입 B |
자세한 정보 |
| 주문 번호 | 타입 | 형태 타입 | A | B | D | D1 | D2 | H | H1 | H2 | H3 | H4 | H5 | CAD | 액세서리 | 가격 | 주문 |
|---|
| K2049.081 | B | - | 7,1 | 12 | 12 | M8 | 10 | 6 | 12 | 9 | 1,5 | 8,5 | 7 | | | 0.00 € | | | K2049.101 | B | - | 8,3 | 14 | 14 | M10 | 12 | 7 | 15 | 11 | 1,8 | 10 | 8 | | | 0.00 € | | | K2049.121 | B | - | 9,5 | 16 | 16 | M12 | 14 | 8 | 18 | 13 | 2,2 | 12 | 9 | | | 0.00 € | |
| 주문 번호 | 타입 | L | L1 | L2 | L3 | R | 스트로크
S | SW | 클램핑력
kN | 권장
조임 토크
Nm | CAD | 액세서리 | 가격 | 주문 |
|---|
| K2049.081 | B | 6 | 8,2 | 1 | 15,5 | 25 | 2,2 | 2,5 | 0,3 | 1,2 | | | 0.00 € | | | K2049.101 | B | 7 | 9,5 | 1 | 18 | 30 | 2,5 | 3 | 0,5 | 3 | | | 0.00 € | | | K2049.121 | B | 8 | 10,9 | 1 | 20 | 40 | 2,9 | 5,5 | 0,7 | 6 | | | 0.00 € | |
|
|
| 재고 확인 여기에서 제품 가용성을 검사할 수 있습니다. |
|
