스틸 지탱 볼트, 열처리 및 검정 산화 마무리

뒤로

제품
- 작동 부품 | 스탠다드 부품
  - 서포트, 로케이팅 및 스토퍼 부품
    - 로케이팅 볼트, 지탱 볼트
      - 스틸 지탱 볼트, 열처리 및 검정 산화 마무리

품목 설명/제품 이미지

전 품목 불러오기/필터링

설명재질:단강 몸체.표면 마무리:열처리/검정 산화 몸체.정보:지탱 볼트는 가공, 미가공 공작물의 지탱을
위해 사용함. 그리고, 이는 장치 및 공작물
구성에 있어서 멈춤 장치, 지탱 장치, 그리고
플런저로 작용함.
나사 D에서 나사 스터드 또는 스터드를 돌려
접합됨. 지탱을 간단하게 수나사를 사용할

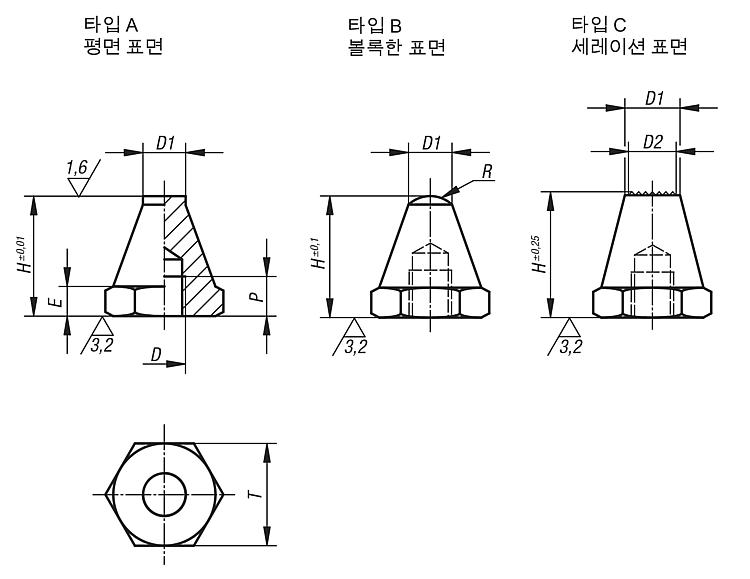

수도 있음.도면 설명:

타입 A: 평면 표면
타입 B: 볼록한 표면
타입 C: 세레이션 표면

특징:

다운로드여기에 PDF로 정리된 정보가 있습니다:

CAD 정보를 찾으십니까? 이는 직접 제품 목록에서 확인할 수 있습니다:

데이터 시트 K0294 스틸 지탱 볼트, 열처리 및 검정 산화 마무리

193 kB

도면 (전체 요약)

스틸 지탱 볼트, 타입 A, 납작한 표면

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	D	D1	E	H	P	SW
K0294.106012	A	M6	6	3	12,5	4	11
K0294.106025	A	M6	6	3	25	7	11
K0294.108015	A	M8	8	4	15	6	13
K0294.108030	A	M8	8	4	30	9	13
K0294.110020	A	M10	10	5	20	9	17
K0294.110040	A	M10	10	5	40	13	17
K0294.112025	A	M12	12	6	25	11	19
K0294.112050	A	M12	12	6	50	16	19
K0294.116030	A	M16	16	8	30	12	24
K0294.116060	A	M16	16	8	60	20	24

스틸 지탱 볼트, 타입 B, 볼록한 표면

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	D	D1	E	H	P	R	SW
K0294.206012	B	M6	6	3	12,5	4	5	11
K0294.206025	B	M6	6	3	25	7	5	11
K0294.208015	B	M8	8	4	15	6	8,5	13
K0294.208030	B	M8	8	4	30	9	8,5	13
K0294.210020	B	M10	10	5	20	9	9	17
K0294.210040	B	M10	10	5	40	13	9	17
K0294.212025	B	M12	12	6	25	11	12,75	19
K0294.212050	B	M12	12	6	50	16	12,75	19
K0294.216030	B	M16	16	8	30	12	17	24
K0294.216060	B	M16	16	8	60	20	17	24

스틸 지탱 볼트, 타입 C, 세레이션 표면

자세한 정보

도면

캐드데이터 및 상세 정보

주문 번호	타입	D	D1	D2	E	H	P	SW
K0294.306012	C	M6	6	5	3	12,5	4	11
K0294.306025	C	M6	6	5	3	25	7	11
K0294.308015	C	M8	8	6	4	15	6	13
K0294.308030	C	M8	8	6	4	30	9	13
K0294.310020	C	M10	10	8	5	20	9	17
K0294.310040	C	M10	10	8	5	40	13	17
K0294.312025	C	M12	12	9,5	6	25	11	19
K0294.312050	C	M12	12	9,5	6	50	16	19
K0294.316030	C	M16	16	13	8	30	12	24
K0294.316060	C	M16	16	13	8	60	20	24
