K0174Конические ручки DIN 99 |
назад |
|
|
ОписаниеМатериал:Сталь или нержавеющая сталь A2.Исполнение: Полированная сталь.
Нержавеющая сталь 1.4301 с пескоструйной обработкой.Указание:Жесткое соединение ручки и сопряженной детали зачастую удобнее осуществлять при помощи склеивания, чем при помощи закрепления штифтом.Указание на чертеже:Форма L: с отверстием
Форма N: с внутренней резьбой
СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|
Конические ручки DIN 99, форма L, с отверстием |
подробнее |
| Номер заказа | Форма | Материал
основы | X | A=длина ручки | B1 | D1 | D2
шар | H | L2 | CAD | Принадл. | Цена | Заказать |
|---|
| K0174.106 | L | Сталь | 6 | 48 | 9,5 | 8 | 12 | 24 | 4 |  | | по запросу | | | K0174.108 | L | Сталь | 8 | 60 | 12 | 10 | 16 | 30,5 | 5 | | | по запросу | | | K0174.110 | L | Сталь | 10 | 76 | 14,5 | 13 | 20 | 38 | 6 | | | по запросу | | | K0174.112 | L | Сталь | 12 | 95 | 18,5 | 16 | 25 | 47 | 7,5 | | | по запросу | | | K0174.116 | L | Сталь | 16 | 119 | 24 | 20 | 32 | 59,5 | 10 | | | по запросу | | | K0174.120 | L | Сталь | 20 | 152 | 30 | 25 | 40 | 75,5 | 12,5 | | | по запросу | | | K0174.0106 | L | нержавеющая сталь A2 | 6 | 48 | 9,5 | 8 | 12 | 24 | 4 | | | по запросу | | | K0174.0108 | L | нержавеющая сталь A2 | 8 | 60 | 12 | 10 | 16 | 30,5 | 5 | | | по запросу | | | K0174.0110 | L | нержавеющая сталь A2 | 10 | 76 | 14,5 | 13 | 20 | 38 | 6 | | | по запросу | | | K0174.0112 | L | нержавеющая сталь A2 | 12 | 95 | 18,5 | 16 | 25 | 47 | 7,5 | | | по запросу | | | K0174.0116 | L | нержавеющая сталь A2 | 16 | 119 | 24 | 20 | 32 | 59,5 | 10 | | | по запросу | | | K0174.0120 | L | нержавеющая сталь A2 | 20 | 152 | 30 | 25 | 40 | 75,5 | 12,5 | | | по запросу | |
|

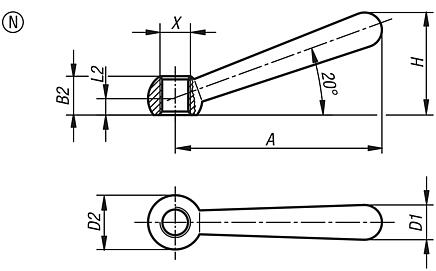

Конические ручки DIN 99, форма N, с внутренней резьбой |
подробнее |
| Номер заказа | Форма | Материал
основы | X | A=длина ручки | B2 | D1 | D2
шар | H | L2 | CAD | Принадл. | Цена | Заказать |
|---|
| K0174.206 | N | Сталь | M6 | 48 | 9,5 | 8 | 12 | 24 | 4 | | | по запросу | | | K0174.208 | N | Сталь | M8 | 60 | 12 | 10 | 16 | 30,5 | 5 | | | по запросу | | | K0174.210 | N | Сталь | M10 | 76 | 14,5 | 13 | 20 | 38 | 6 | | | по запросу | | | K0174.212 | N | Сталь | M12 | 95 | 18,5 | 16 | 25 | 47 | 7,5 | | | по запросу | | | K0174.216 | N | Сталь | M16 | 119 | 24 | 20 | 32 | 59,5 | 10 | | | по запросу | | | K0174.220 | N | Сталь | M20 | 152 | 30 | 25 | 40 | 75,5 | 12,5 | | | по запросу | | | K0174.0206 | N | нержавеющая сталь A2 | M6 | 48 | 9,5 | 8 | 12 | 24 | 4 | | | по запросу | | | K0174.0208 | N | нержавеющая сталь A2 | M8 | 60 | 12 | 10 | 16 | 30,5 | 5 | | | по запросу | | | K0174.0210 | N | нержавеющая сталь A2 | M10 | 76 | 14,5 | 13 | 20 | 38 | 6 | | | по запросу | | | K0174.0212 | N | нержавеющая сталь A2 | M12 | 95 | 18,5 | 16 | 25 | 47 | 7,5 | | | по запросу | | | K0174.0216 | N | нержавеющая сталь A2 | M16 | 119 | 24 | 20 | 32 | 59,5 | 10 | | | по запросу | | | K0174.0220 | N | нержавеющая сталь A2 | M20 | 152 | 30 | 25 | 40 | 75,5 | 12,5 | | | по запросу | |
|
