K2049Зажим эксцентриковый из стали, с зажимным рычагом |
назад |
|
|
ОписаниеМатериал:Углеродистая сталь.Исполнение: вороненная.Указание:Размер A обозначает расстояние от заготовки до середины резьбы (зажимной винт).
Чтобы свести до минимума появление царапин на заготовке, рекомендуется форма B с зажимной пластиной.
Зажимной рычаг выполнен в форме шестигранника, что позволяет произвести монтаж с шагом 60° и выставить его под запросы потребителя.
Преимущества:- Компактное исполнение
- Быстрый и простой зажим сборочных деталей
- Зажим с зажимным рычагом без инструмента Принадлежности:Пластина зажимная K2050.Указание на чертеже:(1) Винт зажимной
(2) Шайба пружинная
(3) Рычаг зажимной
(4) Ключ шестигранный
(5) Зажим эксцентриковый
(6) Пластина зажимная СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|
Зажим эксцентриковый из стали, с зажимным рычагом, форма А |
подробнее |
| Номер заказа | Форма | Тип формы | A | D | D1 | D2 | H | H1 | H2 | H3 | H4 | CAD | Принадл. | Цена | Заказать |
|---|
| K2049.080 | A | - | 7,1 | 12 | M8 | 10 | 6 | 12 | 9 | 1,5 | 8,5 |  | | по запросу | | | K2049.100 | A | - | 8,3 | 14 | M10 | 12 | 7 | 15 | 11 | 1,8 | 10 | | | по запросу | | | K2049.120 | A | - | 9,5 | 16 | M12 | 14 | 8 | 18 | 13 | 2,2 | 12 | | | по запросу | |
| Номер заказа | Форма | L | L1 | R | Ход
S | SW | Зажимное
усилие,
кН | рекомендованный
момент затяжки,
Нм | CAD | Принадл. | Цена | Заказать |
|---|
| K2049.080 | A | 6 | 8,2 | 25 | 2,2 | 2,5 | 0,3 | 1,2 | | | по запросу | | | K2049.100 | A | 7 | 9,5 | 30 | 2,5 | 3 | 0,5 | 3 | | | по запросу | | | K2049.120 | A | 8 | 10,9 | 40 | 2,9 | 5,5 | 0,7 | 6 | | | по запросу | |
|

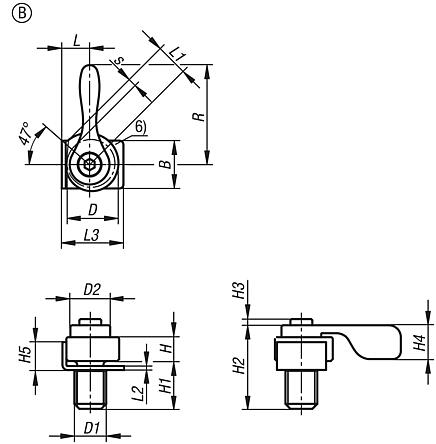

Зажим эксцентриковый из стали, с зажимным рычагом, форма В |
подробнее |
| Номер заказа | Форма | Тип формы | A | B | D | D1 | D2 | H | H1 | H2 | H3 | H4 | H5 | CAD | Принадл. | Цена | Заказать |
|---|
| K2049.081 | B | - | 7,1 | 12 | 12 | M8 | 10 | 6 | 12 | 9 | 1,5 | 8,5 | 7 | | | по запросу | | | K2049.101 | B | - | 8,3 | 14 | 14 | M10 | 12 | 7 | 15 | 11 | 1,8 | 10 | 8 | | | по запросу | | | K2049.121 | B | - | 9,5 | 16 | 16 | M12 | 14 | 8 | 18 | 13 | 2,2 | 12 | 9 | | | по запросу | |
| Номер заказа | Форма | L | L1 | L2 | L3 | R | Ход
S | SW | Зажимное
усилие,
кН | рекомендованный
момент затяжки,
Нм | CAD | Принадл. | Цена | Заказать |
|---|
| K2049.081 | B | 6 | 8,2 | 1 | 15,5 | 25 | 2,2 | 2,5 | 0,3 | 1,2 | | | по запросу | | | K2049.101 | B | 7 | 9,5 | 1 | 18 | 30 | 2,5 | 3 | 0,5 | 3 | | | по запросу | | | K2049.121 | B | 8 | 10,9 | 1 | 20 | 40 | 2,9 | 5,5 | 0,7 | 6 | | | по запросу | |
|
