Элементы зажима круглые

ПРОДУКЦИЯ
- Промышленная фурнитура | Стандартизированные изделия
  - Зажимные элементы
    - Зажим центрирования
      - Элементы зажима круглые

Описание товара/фотография продукта

ОписаниеМатериал:Зажимные кулачки стальные.
Пружина 1.4310.
Зажимной болт коэффициент прочности 8.8.Исполнение: Зажимные кулачки воронёные.
Втулка оцинкованная.Указание:Эти зажимные элементы предоставляют простую альтернативу для традиционного зажима (стяжной болт с шлицевой головкой) круглых деталей.
Они подходят для применения с самыми различными материалами (например, металл, пластмасса, древесина...).
Для освобождения засевших зажимных колодок достаточно лёгкого удара в осевом направлении или вытаскивание через дополнительною резьбу в колодке или в шестиграннике.Особенности:

СКАЧАТЬИнформация представлена в файле PDF:

Ищете данные CAD? Они находятся в таблице с продуктами.

Спецификация K0375 Элементы зажима круглые

202 kB

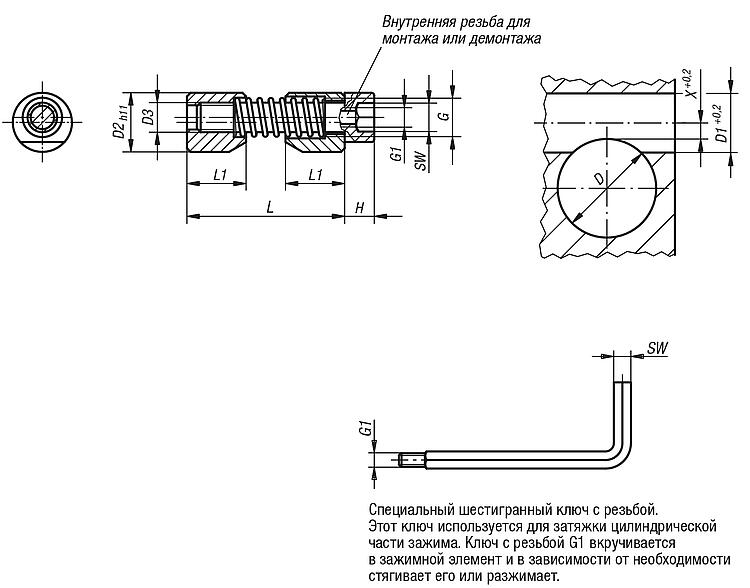

Чертежи

Выбор / фильтр товаров

Номер заказа	D мин.	D макс.	D1	D2	D3	G	G1	H	L макс.	L1	SW	X	Зажимной момент Mx Нм	Момент затяжки макс. Нм	Номер заказа монтажного инструмента
K0375.04	6	10	8	8	M4	M5	M2,5	4	27	8	3	2,8	max. 20	2,9	K0375.904
K0375.05	10	15	10	10	M5	M6	M3	5	33	10	4	3,3	max. 45	6	K0375.905
K0375.06	15	20	12	12	M6	M7	M4	6	39	12	5	3,5	max. 100	10	K0375.906
K0375.08	20	30	16	16	M8	M10	M5	8	46	16	6	4	max. 170	25	K0375.908
K0375.10	30	40	20	20	M10	M12	M6	10	53	20	8	4,8	max. 290	46	K0375.910
K0375.12	40	60	25	25	M12	M14	M8	12	70	25	10	5,6	max. 450	82	K0375.912
K0375.16	60	125	30	30	M16	M18	M10	16	81	30	14	7,9	max. 650	206	K0375.916
