K1748Зажимы клиновидные из стали, с разными плоскостями зажима |
назад |
|
|
ОписаниеОписание продукта:По своему принципу действия клиновые зажимы подходят для многоместных установок.
Клиновые поверхности позволяют достигать больших усилий зажима.
Клиновые зажимы могут использоваться по выбору для зажима в комбинации с многоместными тисками или в резьбовых отверстиях и Т-образном пазе.
При вкручивании зажимного болта оба зажимных сегмента сдвигаются в направлении наружу и прижимают заготовки к неподвижным упорным губкам приспособления для обработки.
За счет вырезанного в двойном клине продольного паза обеспечивается возможность перемещения клиновых зажимов и компенсации допусков.
Ход смещения: M12 = ±1,0 мм, M16 = ±1,5 мм.Материал:Двойной клин и зажимные сегменты, цементируемая сталь.Исполнение: Двойной клин и зажимные сегменты, закаленные и фосфатированные.Указание:Два крепежных отверстия на зажимных поверхностях позволяют установить дополнительно накладные планки для оптимальной глубины зажатия заготовки.Объем поставкиКлиновой зажим.

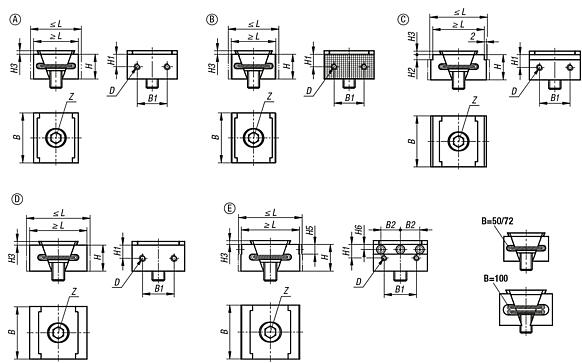

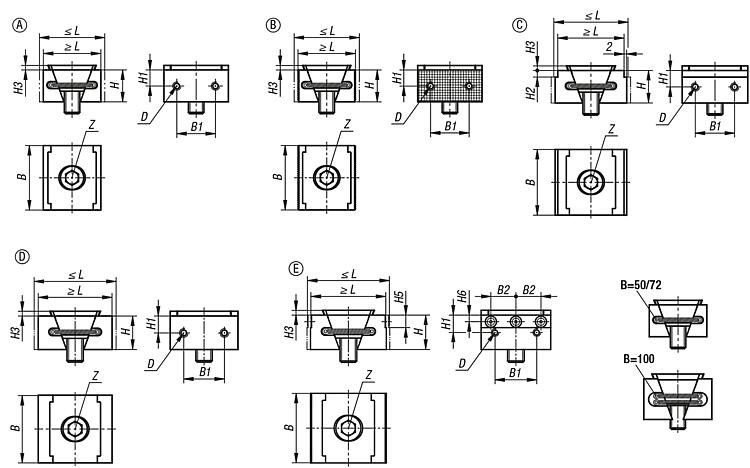

Крепежный болт.Указание на чертеже:Форма A: зажимные поверхности гладкие
Форма B: зажимные поверхности рифленые
Форма C: с уступом
Форма D: с технологическим припуском
Форма E: с зажимными штифтами СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|

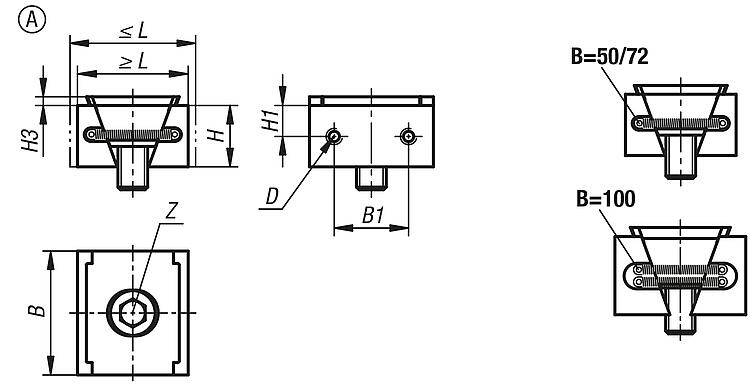

Зажимы клиновидные из стали, форма А, плоскости зажима гладкие |
подробнее |
| Номер заказа | Форма | Тип формы | L
мин. | L
макс. | B
| H | B1 | H1 | H3 | D
внутренняя
резьба | Z
Винт с цилиндрической
головкой DIN 912 | Зажимное
усилие
макс.,кН | Момент
затяжки
макс. Нм | CAD | Принадл. | Цена | Заказать |
|---|
| K1748.0500112 | A | гладкая | 44,5 | 50,5 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x25 | 30 | 85 |  | | 0,00 € | | | K1748.0720112 | A | гладкая | 61 | 68 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M12X40 | 30 | 85 | | | 0,00 € | | | K1748.0720116 | A | гладкая | 61 | 68 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M16X40 | 50 | 150 | | | 0,00 € | | | K1748.1000116 | A | гладкая | 71,5 | 81,5 | 100 | 42,6 | 64 | 21,6 | 5 | M8 | M16X40 | 50 | 150 | | | 0,00 € | |
|
Зажимы клиновидные из стали, форма B, плоскости зажима рифленые |
подробнее |
| Номер заказа | Форма | Тип формы | L
мин. | L
макс. | B
| H | B1 | H1 | H3 | D
внутренняя
резьба | Z
Винт с цилиндрической
головкой DIN 912 | Зажимное
усилие
макс.,кН | Момент
затяжки
макс. Нм | CAD | Принадл. | Цена | Заказать |
|---|
| K1748.0500212 | B | рифлёный | 44,5 | 50,5 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x25 | 30 | 85 | | | 0,00 € | | | K1748.0720212 | B | рифлёный | 61 | 68 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M12X40 | 30 | 85 | | | 0,00 € | | | K1748.0720216 | B | рифлёный | 61 | 68 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M16X40 | 50 | 150 | | | 0,00 € | | | K1748.1000216 | B | рифлёный | 71,5 | 81,5 | 100 | 42,6 | 64 | 21,6 | 5 | M8 | M16X40 | 50 | 150 | | | 0,00 € | |
|

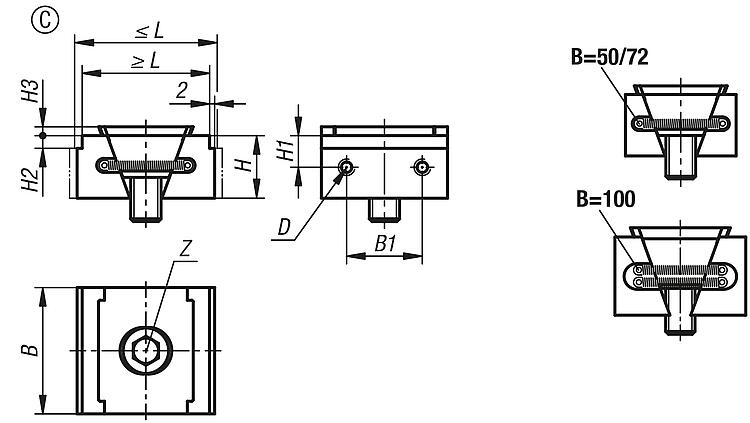

Зажимы клиновидные из стали, форма C, с уступом |
подробнее |
| Номер заказа | Форма | Тип формы | L
мин. | L
макс. | B
| H | B1 | H1 | H2 | H3 | D
внутренняя
резьба | Z
Винт с цилиндрической
головкой DIN 912 | Зажимное
усилие
макс.,кН | Момент
затяжки
макс. Нм | CAD | Принадл. | Цена | Заказать |
|---|
| K1748.0502312 | C | Уступ 2 мм | 50,5 | 56,5 | 50 | 25 | 30 | 12,5 | 2 | 3,5 | M5 | M12x25 | 30 | 85 | | | 0,00 € | | | K1748.0505312 | C | Уступ 5 мм | 50,5 | 56,5 | 50 | 25 | 30 | 12,5 | 5 | 3,5 | M5 | M12x25 | 30 | 85 | | | 0,00 € | | | K1748.0722316 | C | Уступ 2 мм | 67 | 74 | 72 | 39,7 | 44 | 21,3 | 2 | 3,5 | M6 | M16X40 | 50 | 150 | | | 0,00 € | | | K1748.0725316 | C | Уступ 5 мм | 67 | 74 | 72 | 39,7 | 44 | 21,3 | 5 | 3,5 | M6 | M16X40 | 50 | 150 | | | 0,00 € | | | K1748.1002316 | C | Уступ 2 мм | 77,5 | 87,5 | 100 | 42,6 | 64 | 21,6 | 2 | 5 | M8 | M16X40 | 50 | 150 | | | 0,00 € | | | K1748.1005316 | C | Уступ 5 мм | 77,5 | 87,5 | 100 | 42,6 | 64 | 21,6 | 5 | 5 | M8 | M16X40 | 50 | 150 | | | 0,00 € | |
|

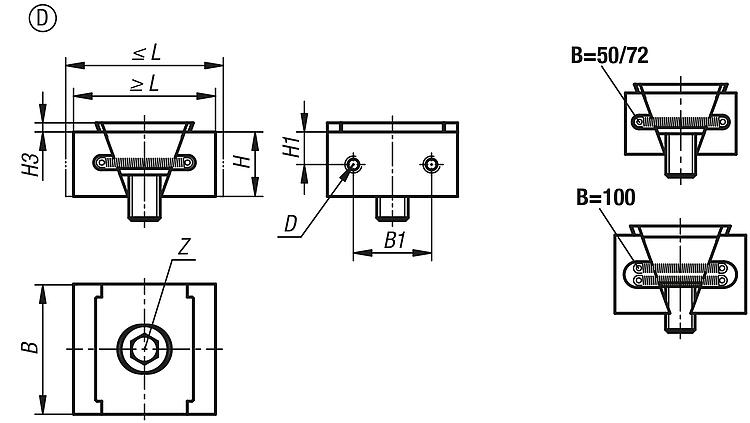

Зажимы клиновидные из стали, форма D, с припуском на обработку |
подробнее |
| Номер заказа | Форма | Тип формы | L
мин. | L
макс. | B
| H | B1 | H1 | H3 | D
внутренняя
резьба | Z
Винт с цилиндрической
головкой DIN 912 | Зажимное
усилие
макс.,кН | Момент
затяжки
макс. Нм | CAD | Принадл. | Цена | Заказать |
|---|
| K1748.0500412 | D | с припуском на обработку | 54,5 | 60,5 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x25 | 30 | 85 | | | 0,00 € | | | K1748.0720412 | D | с припуском на обработку | 71 | 78 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M12X40 | 30 | 85 | | | 0,00 € | | | K1748.0720416 | D | с припуском на обработку | 71 | 78 | 72 | 39,7 | 44 | 21,3 | 3,5 | M6 | M16X40 | 50 | 150 | | | 0,00 € | | | K1748.1000416 | D | с припуском на обработку | 81,5 | 91,5 | 100 | 42,6 | 64 | 21,6 | 5 | M8 | M16X40 | 50 | 150 | | | 0,00 € | |
|

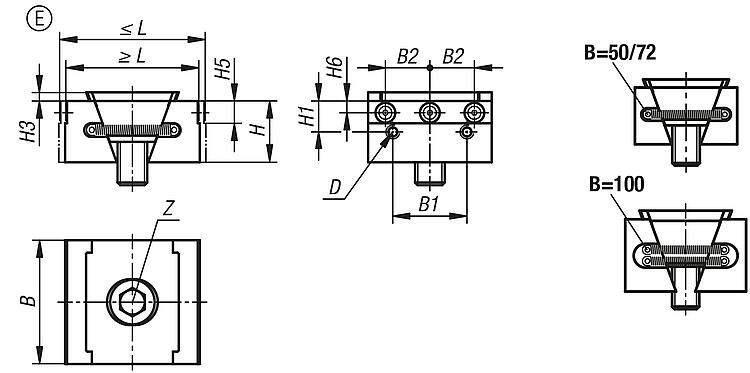

Зажимы клиновидные из стали, форма E, с шипами для зажимающих губок |
подробнее |
| Номер заказа | Форма | Тип формы | L
мин. | L
макс. | B
| H | B1 | B2 | H1 | H3 | H4 | H5 | H6 | D
внутренняя
резьба | Z
Винт с цилиндрической
головкой DIN 912 | Зажимное
усилие
макс.,кН | Момент
затяжки
макс. Нм | CAD | Принадл. | Цена | Заказать |
|---|
| K1748.0500512 | E | со штифтами | 54 | 60 | 50 | 25 | 30 | 18 | 12,5 | 3,5 | 5 | 9 | 4,75 | M5 | M12x25 | 30 | 85 | | | 0,00 € | | | K1748.0720512 | E | со штифтами | 70,2 | 77,6 | 72 | 39,7 | 44 | 27 | 21,3 | 3,5 | - | 9 | 4,75 | M6 | M12X40 | 30 | 85 | | | 0,00 € | | | K1748.0720516 | E | со штифтами | 70,2 | 77,6 | 72 | 39,7 | 44 | 27 | 21,3 | 3,5 | - | 9 | 4,75 | M6 | M16X40 | 50 | 150 | | | 0,00 € | | | K1748.1000516 | E | со штифтами | 80,5 | 90,5 | 100 | 42,6 | 64 | 40 | 21,6 | 5 | - | 9 | 4,75 | M8 | M16X40 | 50 | 150 | | | 0,00 € | |
|
