K1750Фиксированные колодки ES для конструкционной системы зажима |
назад |
|

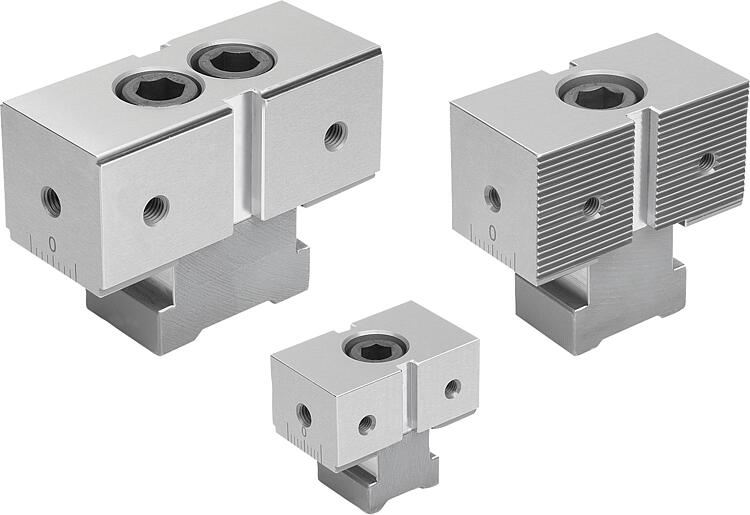

Описание товара/фотография продукта |
|
|
ОписаниеМатериал:инструментальная сталь.Исполнение: закаленный и шлифованный (HRC 55 ±2).Указание:На выбор доступны три варианта исполнения фиксированных колодок:

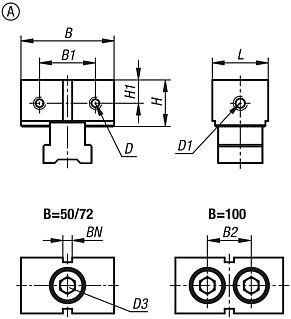

- Чистое исполнение, форма A для предварительно обработанных заготовок.

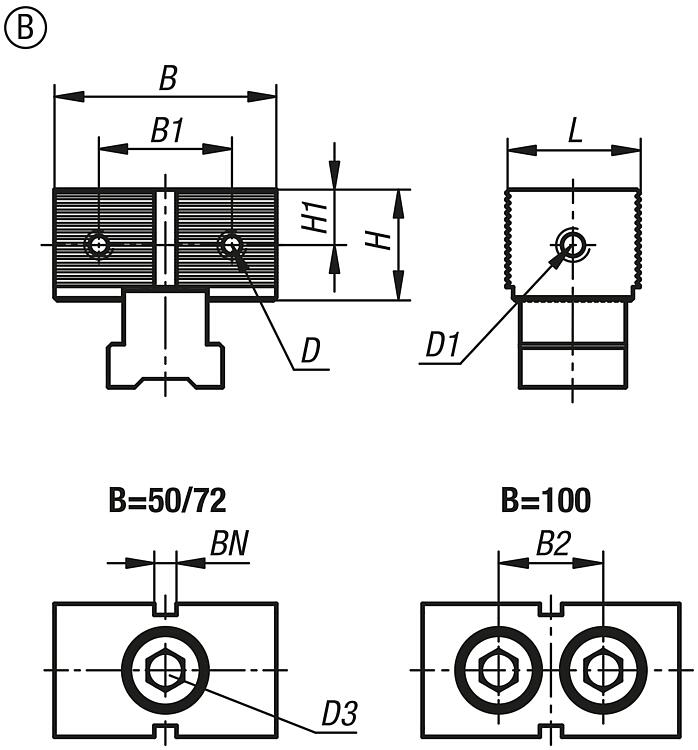

- Рифленое исполнение, форма B для необработанных изделий.
- Зажимные кулачки с секциями, форма C для зажима с небольшой натяжной кромкой.
Боковые крепежные отверстия служат для крепления упоров для заготовок. С двумя крепежными отверстиями на плоскостях зажима можно дополнительно установить опорные планки для оптимальной глубины прижима заготовок.Технические данные:Необходимо учитывать максимальное зажимное усилие, а также момент затяжки соответствующей системной ширины для серий K1828, K1829 и K1830.Применение:Фиксированные колодки из нержавеющей стали (ES) позиционируются на натяжных салазках в зависимости от положения зажима. С помощью зубчатого зацепления за счет затяжки крепежных болтов достигается соединение с геометрическим замыканием. Это позволяет создавать большие зажимные усилия зажимных элементов. За счет узкой формы фиксированная колодка ES подходит для крепления небольших заготовок в большом количестве. Это позволяет экономично обрабатывать крупные серии.Преимущества:С помощью боковой шкалы на натяжных салазках и фиксированных колодках можно точно устанавливать положение фиксированных упоров.Объем поставкиФиксированная колодка ES.
Крепежный винт.
Пазовый сухарь.Особенности: СКАЧАТЬИнформация представлена в файле PDF:
Ищете данные CAD? Они находятся в таблице с продуктами.
|
|
|
Фиксированные колодки ES
для конструкционной системы зажима, форма C, фиксированные колодки с секциями |
подробнее |

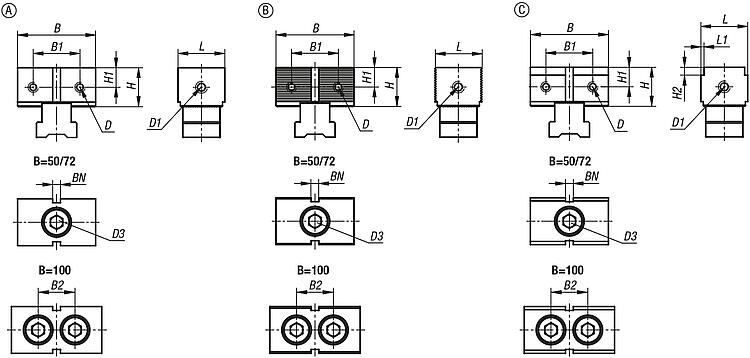

| Номер заказа | подходят для
системной ширины | Форма | L | B
| H | L1 | B1 | B2 | H1 | H2 | D
внутренняя
резьба | D1
Внутренняя
резьба | D3 | BN=ширина паза | CAD | Принадл. | Цена | Заказать |
|---|
| K1750.0503023 | 50 | C | 30 | 50 | 25 | 2 | 30 | - | 12,5 | 2 | M5 | M6 | M10x30 | 5 |  | | 0,00 € | | | K1750.0503053 | 50 | C | 30 | 50 | 25 | 2 | 30 | - | 12,5 | 5 | M5 | M6 | M10x30 | 5 | | | 0,00 € | | | K1750.0724023 | 72 | C | 40 | 72 | 40 | 2 | 44 | - | 21,5 | 2 | M6 | M6 | M14x1,5x50 | 8 | | | 0,00 € | | | K1750.0724053 | 72 | C | 40 | 72 | 40 | 2 | 44 | - | 21,5 | 5 | M6 | M6 | M14x1,5x50 | 8 | | | 0,00 € | | | K1750.1004423 | 100 | C | 44 | 100 | 43 | 2 | 64 | 26 | 22 | 2 | M8 | M8 | M14x1,5x50 | 10 | | | 0,00 € | | | K1750.1004453 | 100 | C | 44 | 100 | 43 | 2 | 64 | 26 | 22 | 5 | M8 | M8 | M14x1,5x50 | 10 | | | 0,00 € | |
|
