Olhal giratório em 360 graus classe de qualidade 8

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Tecnologia de transporte
    - Parafusos olhais e olhais de suspensão
      - Olhal giratório em 360 graus classe de qualidade 8

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço.Versão:Classe de qualidade 8, com rolamento de esferas.
Com revestimento plástico, vermelho.Indicação:Estrutura compacta e leve, suporte da carga total em todos os lados. Coeficiente de segurança 4 contra ruptura em todas as direções de carregamento. Giratório 360°. Faixa de rotação do elo máx. 180°. Através do mancal de rolamento de esferas, o olhal giratório pode ser girado, mesmo sob carga.

Adequados tanto para elevação como proteção de cargas, podendo ser utilizados em diversas áreas.

Para a validade dos limites de cargas, é preciso certificar-se sempre de que o olhal esteja posicionado em linha reta em relação à carga. O olhal giratório tem que estar plano sobre a superfície de apoio e sempre em estado totalmente aparafusado.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K0770 Olhal giratório em 360 graus classe de qualidade 8

191 kB

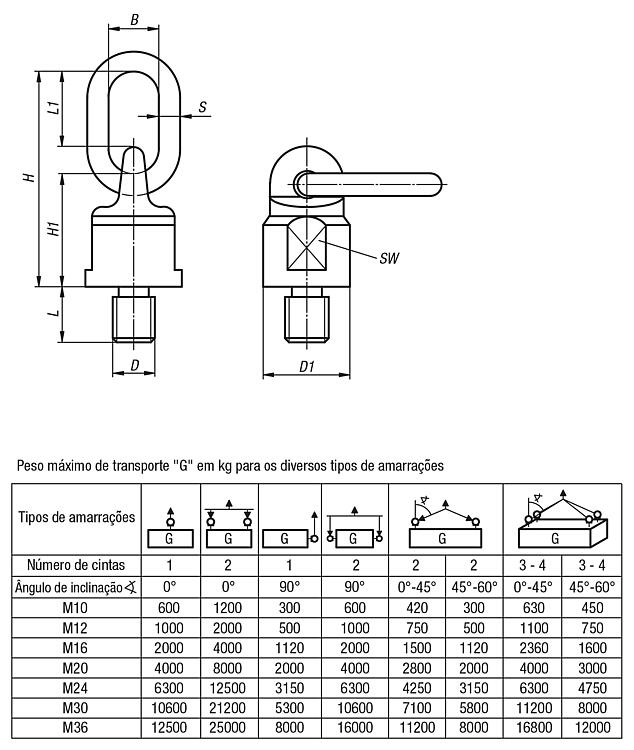

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	B	D	D1	H	H1	L	L1	S	SW	Capacidade de carga kg
K0770.1018	30	M10	38	105	50	18	46	13	30	300
K0770.1218	30	M12	38	105	50	18	46	13	30	500
K0770.1620	30	M16	38	105	50	20	46	13	30	1120
K0770.2030	34	M20	50	131	61	30	57	16	40	2000
K0770.2430	40	M24	58	153	68	30	70	19	48	3150
K0770.3035	40	M30	75	165	80	35	65	20	65	5300
K0770.3654	50	M36	85	205	95	54	90	22	75	8000
