Puxadores em alumínio laqueado, instalação pelo lado operacional...

voltar

Produtos
- Dispositivos de controle | Elementos normalizados
  - Puxadores industriais, puxadores tubulares, conchas embutidas
    - Puxadores em alumínio laqueado, instalação pelo lado operacional ou traseiro

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoDescrição do produto:Esse puxador é caracterizado por ter volume maior e pela agradável percepção
tátil.
Design fechado e liso de fácil limpeza.Material:Alça farbricada em liga U EN AW-6060.
Parafuso, porca e arruela de aço inoxidável.
Versão:preto ou prateado.Montagem:Forma A pelo lado de manuseio,
Forma B pela parte traseira. Vantagens:Elemento de retenção para a abertura e fechamento de coberturas,
revestimentos e capôs.
Campos de aplicação: engenharia mecânica, construção de instalações, fabricação de ferramentas e indústria de móveis.
Resistente à torção e de fácil operação.FornecimentoA forma A contém parafusos de fixação, assim como arruelas e porcas adequadas.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados K1641 Puxadores em alumínio laqueado, instalação pelo lado operacional ou traseiro

110 kB

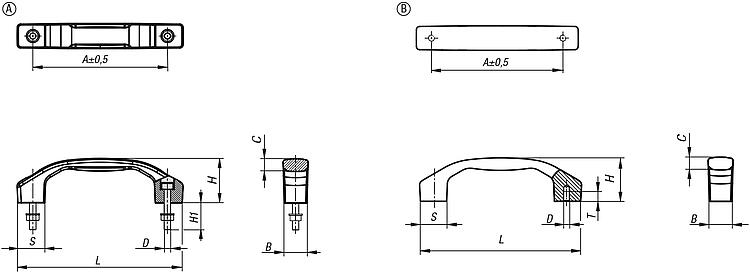

Desenhos (visão geral)

Puxadores em alumínio lacado, instalação pelo lado da operação

mais informações

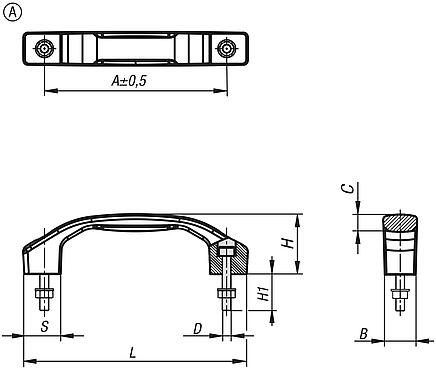

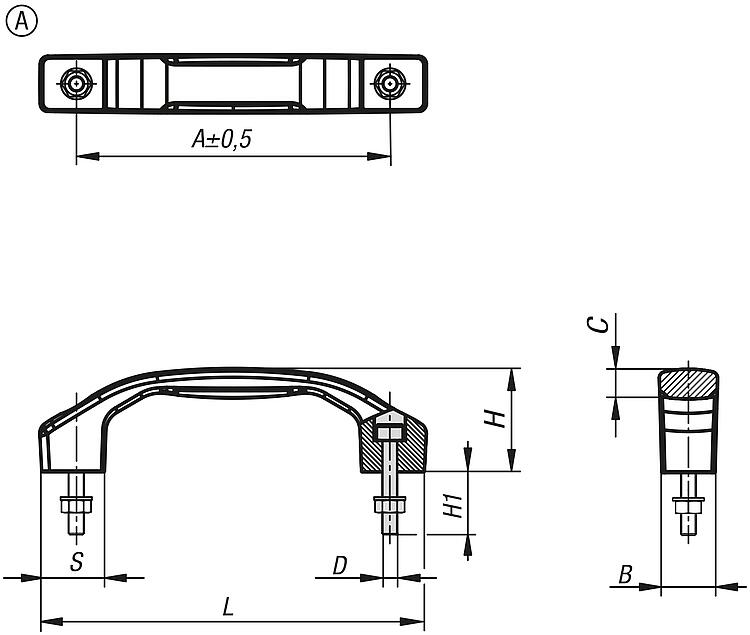

Desenhos

Puxadores em alumínio lacado, instalação pelo lado da operação

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	Cor do corpo básico	A	B	C	D	H	H1	L	S	Capacidade de carga N
K1641.1100051	A	com furo passante	preto	100	17	9,5	M5	33	20	122	20	1000
K1641.1120061	A	com furo passante	preto	120	21	11,4	M6	39	25	146	24	1000
K1641.1140081	A	com furo passante	preto	140	24	14,2	M8	45	30	170	28	1000
K1641.1160081	A	com furo passante	preto	160	28	15,5	M8	52	30	194	32	1000
K1641.1180101	A	com furo passante	preto	180	31	16	M10	58	40	218	36	1000
K1641.1100053	A	com furo passante	prata	100	17	9,5	M5	33	20	122	20	1000
K1641.1120063	A	com furo passante	prata	120	21	11,4	M6	39	25	146	24	1000
K1641.1140083	A	com furo passante	prata	140	24	14,2	M8	45	30	170	28	1000
K1641.1160083	A	com furo passante	prata	160	28	15,5	M8	52	30	194	32	1000
K1641.1180103	A	com furo passante	prata	180	31	16	M10	58	40	218	36	1000

Puxadores de alumínio laqueados, instalados na parte traseira

mais informações

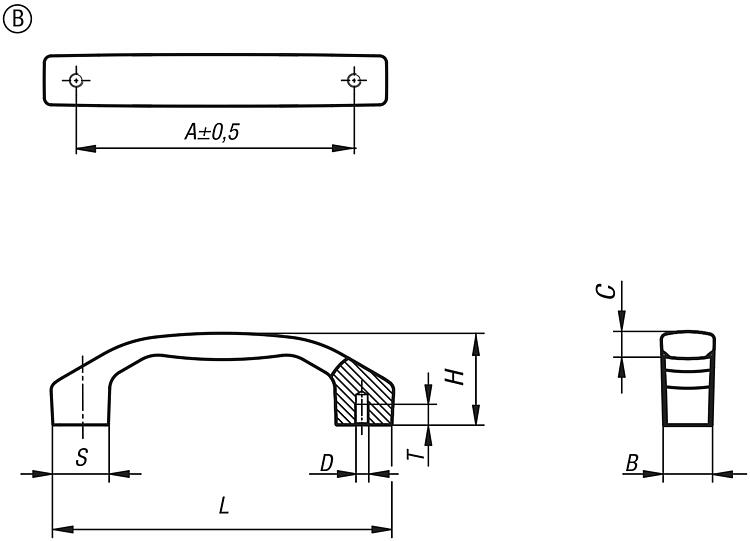

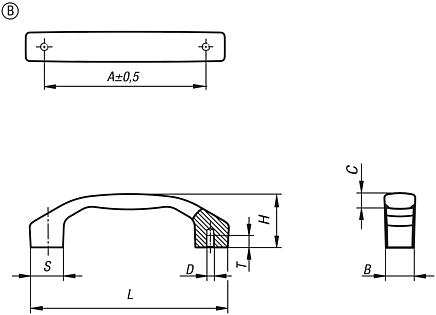

Desenhos

Puxadores de alumínio laqueados, instalados na parte traseira

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Tipo da forma	Cor do corpo básico	A	B	C	D	H	L	S	T	Capacidade de carga N
K1641.2100051	B	com rosca fêmea	preto	100	17	9,5	M5	33	122	20	7,5	1000
K1641.2120061	B	com rosca fêmea	preto	120	21	11,4	M6	39	146	24	9	1000
K1641.2140081	B	com rosca fêmea	preto	140	24	14,2	M8	45	170	28	12	1000
K1641.2160081	B	com rosca fêmea	preto	160	28	15,5	M8	52	194	32	12	1000
K1641.2180101	B	com rosca fêmea	preto	180	31	16	M10	58	218	36	15	1000
K1641.2100053	B	com rosca fêmea	prata	100	17	9,5	M5	33	122	20	7,5	1000
K1641.2120063	B	com rosca fêmea	prata	120	21	11,4	M6	39	146	24	9	1000
K1641.2140083	B	com rosca fêmea	prata	140	24	14,2	M8	45	170	28	12	1000
K1641.2160083	B	com rosca fêmea	prata	160	28	15,5	M8	52	194	32	12	1000
K1641.2180103	B	com rosca fêmea	prata	180	31	16	M10	58	218	36	15	1000
