Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Alloggiamento e camma in acciaio per utensili.
Maniglia in acciaio da bonifica.
Impugnatura sferica in resina termoindurente PF 31.Versione:Alloggiamento e camma temprati e bruniti.
Impugnatura brunita.
Impugnatura sferica nera.Nota:* Per la forza massima del pezzo vedere bulloni di fissaggio K0910 (misura C).
** Forza manuale consentita per la maniglia.Accessori:Maniglie standard K0915
Manopole avvitabili con limitazione di coppia K0916.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Selezione/filtro articoli |
|

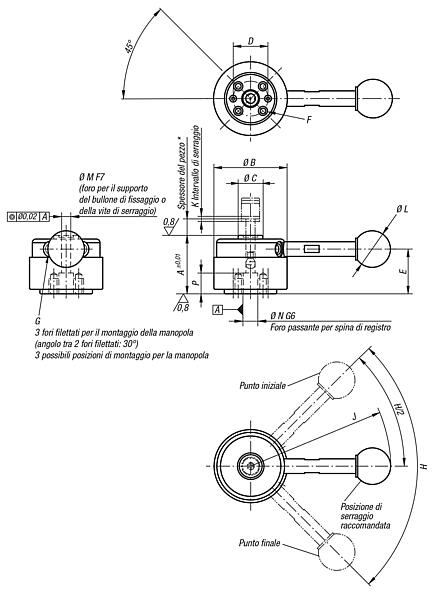

| N. ordine | Versione | A | B | C | D | E | F | G | H | J | K | L | M | N | P | Forza
di bloccaggio
N | Tolleranza
consigliata per
spessore pezzo | Forza
manuale
FH N | Forza
di serraggio
N | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0910.324000 | senza impugnatura | 32 | 40 | 13,5 | 18 | 24,5 | M4x8 | M5 | 90° | - | 1,5 | - | 5 | 8 | 10 | 900 | ±0,3* | 150** | 2000 |  |  | 0,00 € | | | K0910.324001 | con impugnatura | 32 | 40 | 13,5 | 18 | 24,5 | M4x8 | M5 | 90° | 76,5 | 1,5 | 20 | 5 | 8 | 10 | 900 | ±0,3* | 150** | 2000 | | | 0,00 € | | | K0910.405000 | senza impugnatura | 40 | 50 | 18 | 25 | 30,7 | M6x9 | M6 | 110° | - | 2 | - | 8 | 12 | 13 | 2500 | ±0,5* | 200** | 5500 | | | 0,00 € | | | K0910.405001 | con impugnatura | 40 | 50 | 18 | 25 | 30,7 | M6x9 | M6 | 110° | 111,5 | 2 | 25 | 8 | 12 | 13 | 2500 | ±0,5* | 200** | 5500 | | | 0,00 € | |
