Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:Perni in acciaio da bonifica.
Pomello zigrinato in acciaio da bonifica.Versione:Perni trattati termicamente e rettificati.
Pomello zigrinato trattato termicamente e brunito.Nota:La lunghezza dei bulloni di fissaggio deve essere adattata dal cliente al pezzo da lavorare.

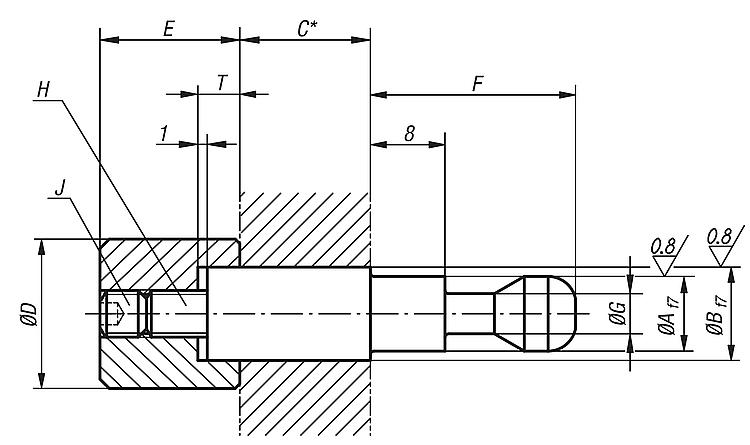

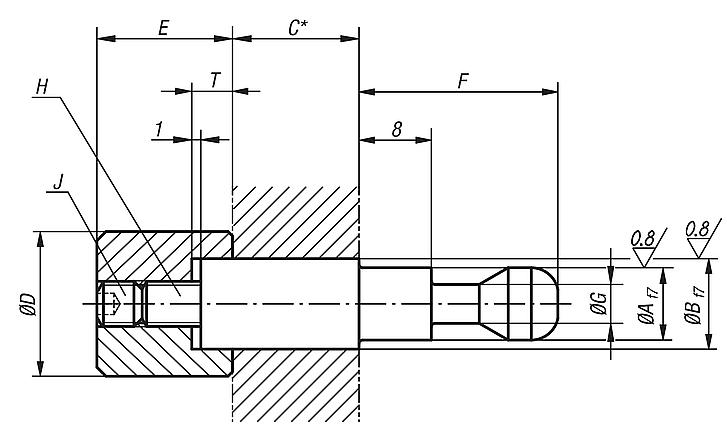

La misura C definisce la lunghezza del bullone di fissaggio allo stato grezzo.
In base allo spessore del pezzo da lavorare, la misura C deve essere regolata autonomamente dal cliente.
Successivamente, si deve tagliare la filettatura misura J sul bullone di fissaggio.
Per determinare la lunghezza del bullone di fissaggio, è necessario consultare il disegno di montaggio.
Dopo aver lavorato il bullone di fissaggio alla lunghezza totale corretta, il pomello zigrinato viene fissato e controbloccato sul bullone di fissaggio con i due perni filettati.
Accessori:con:
K0910.3240... per K0910.005050 e K0910.006050,
K0910.4050... per K0910.008080 e K0910.010080Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
