Guide di serraggio corte per sistema di bloccaggio multiplo

Indietro

Prodotti
- Tecnica di serraggio
  - Tecnica di serraggio con morsa a vite
    - Sistema di bloccaggio multiplo
      - Guide di serraggio corte per sistema di bloccaggio multiplo

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio per utensili.Versione:temprato e rettificato (HRC 55 ±2).Nota:Le guide di serraggio possono essere fornite e fissate tramite:
1. Serraggio laterale con posizionamento libero;
2. Fori passanti per viti a testa cilindrica a norma DIN;
3. Una scanalatura di guida con 18H7 per tavole con cave a T.
4. Fori calibrati Ø12F7 e Ø16F7 per sistemi modulari con distanza tra i fori di 50 mm.Dati tecnici:È necessario rispettare la forza di serraggio massima e la coppia di serraggio per la rispettiva larghezza del sistema nelle linee di prodotti K1828, K1829 e K1830.Utilizzo:Con le guide di serraggio corte per sistema di bloccaggio multiplo si possono effettuare operazioni in spazi ridotti. La graduazione laterale consente un posizionamento preciso e modulare con regolazione e memorizzazione delle posizioni. Sui fori filettati laterali si possono montare delle battute.Vantaggi:Universale, flessibile e modulabile.

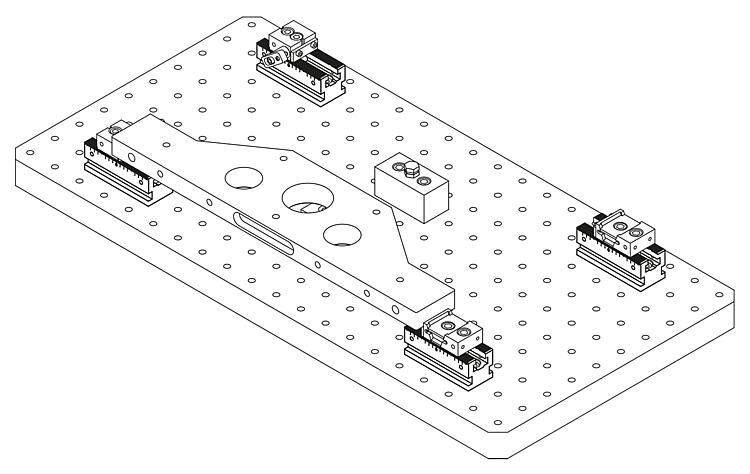

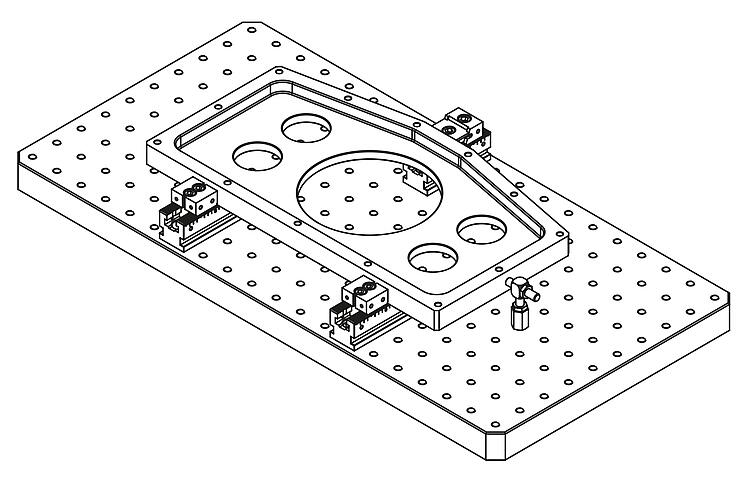

Con più guide di serraggio corte si possono realizzare anche situazioni di serraggio flessibili.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K1747 Guide di serraggio corte per sistema di bloccaggio multiplo

325 kB

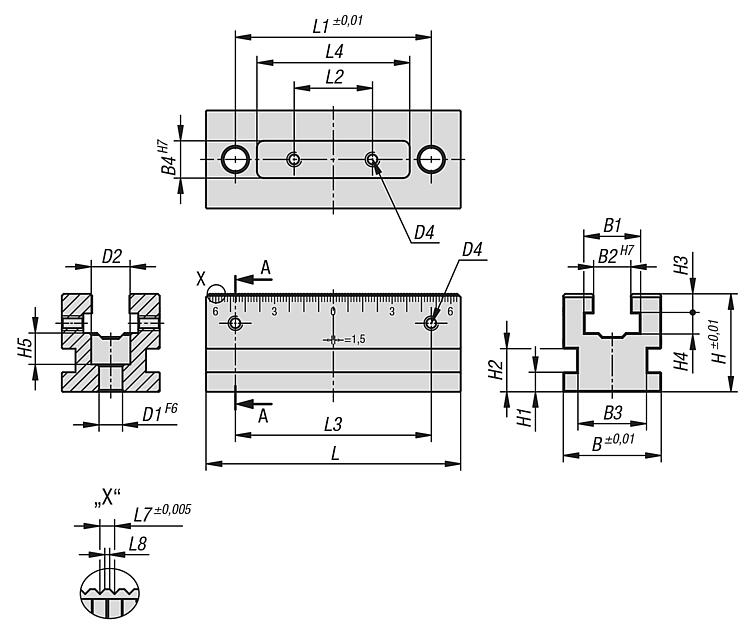

Disegni

Selezione/filtro articoli

N. ordine	B	Larghezza sistema	L	H	L1	L2	L3	L4	L7	L8	B1	B2	B3	B4	H1	H2	H3	H4	H5	D1	D2	D3	D4
K1747.050130	50	50	130	50	100	40	100	77	1,5	0,5	28	19	36	18	10	22	10	10	16	12	20	M6	M6
K1747.072140	72	72	140	72	100	40	100	77	2	0,7	42	30	58	18	14	30	15	15	22	16	26	M6	M6
K1747.100148	100	100	148	72	100	40	100	77	2,5	0,85	58	45	86	18	14	30	15	15	22	16	26	M8	M6
