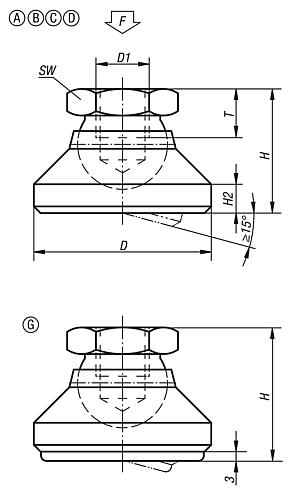

DescrizioneMateriale:Forma A,G: pressore in acciaio da bonifica, elemento sferico in acciaio automatico.
Forma B: acciaio inox.
Forma C: pressore POM, elemento sferico in acciaio automatico.
Forma D: pressore POM, elemento sferico in acciaio inox.
Piastra antiscivolo elastomero termoplastico.Versione:Forma A: elemento sferico cementato, brunito .
Forma G: elemento sferico cementato, brunito con piastra antiscivolo.
Forma B: non trattato.
Forma C: elemento sferico cementato, brunito.
Forma D: elemento sferico non trattato.Nota:La piastra antiscivolo assorbe le vibrazioni e impedisce lo scivolamento del piedino articolato.
La capacità di carico indicata nella tabella è una raccomandazione riferita al valore limite del carico statico permanente applicabile sul piedino articolato.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | D | D1 | H | H2 | T | SW | Carico
ammissibile
max. kN | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0395.106 | A | 20 | M6 | 15 | 2,5 | 8,5 | 10 | 10 |  |  | 0,00 € | | | K0395.108 | A | 25 | M8 | 18 | 4 | 9 | 13 | 18 | | | 0,00 € | | | K0395.110 | A | 32 | M10 | 22 | 5 | 10 | 17 | 20 | | | 0,00 € | | | K0395.112 | A | 40 | M12 | 26 | 6 | 12 | 19 | 35 | | | 0,00 € | | | K0395.116 | A | 50 | M16 | 32 | 7 | 14 | 24 | 45 | | | 0,00 € | | | K0395.120 | A | 60 | M20 | 42 | 8 | 18 | 30 | 55 | | | 0,00 € | | | K0395.306 | B | 20 | M6 | 15 | 2,5 | 8,5 | 10 | 10 | | | 0,00 € | | | K0395.308 | B | 25 | M8 | 18 | 4 | 9 | 13 | 18 | | | 0,00 € | | | K0395.310 | B | 32 | M10 | 22 | 5 | 10 | 17 | 20 | | | 0,00 € | | | K0395.312 | B | 40 | M12 | 26 | 6 | 12 | 19 | 35 | | | 0,00 € | | | K0395.316 | B | 50 | M16 | 32 | 7 | 14 | 24 | 45 | | | 0,00 € | | | K0395.320 | B | 60 | M20 | 42 | 8 | 18 | 30 | 55 | | | 0,00 € | |
|
Selezione/filtro articoli |
|

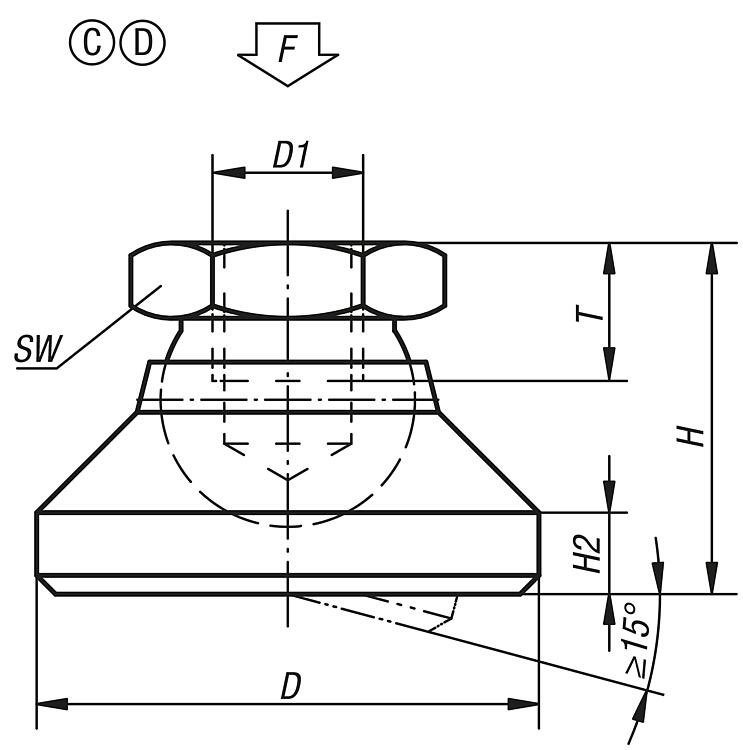

| N. ordine | Forma | D | D1 | H | H2 | T | SW | Carico
ammissibile
max. kN | CAD | Acc. | Prezzo | Ordinare |
|---|
| K0395.506 | C | 20 | M6 | 15 | 2,5 | 8,5 | 10 | 4 | | | 0,00 € | | | K0395.508 | C | 25 | M8 | 18 | 4 | 9 | 13 | 7 | | | 0,00 € | | | K0395.510 | C | 32 | M10 | 22 | 5 | 10 | 17 | 10 | | | 0,00 € | | | K0395.512 | C | 40 | M12 | 26 | 6 | 12 | 19 | 18 | | | 0,00 € | | | K0395.516 | C | 50 | M16 | 32 | 7 | 14 | 24 | 20 | | | 0,00 € | | | K0395.520 | C | 60 | M20 | 42 | 8 | 18 | 30 | 22 | | | 0,00 € | | | K0395.206 | D | 20 | M6 | 15 | 2,5 | 8,5 | 10 | 4 | | | 0,00 € | | | K0395.208 | D | 25 | M8 | 18 | 4 | 9 | 13 | 7 | | | 0,00 € | | | K0395.210 | D | 32 | M10 | 22 | 5 | 10 | 17 | 10 | | | 0,00 € | | | K0395.212 | D | 40 | M12 | 26 | 6 | 12 | 19 | 18 | | | 0,00 € | | | K0395.216 | D | 50 | M16 | 32 | 7 | 14 | 24 | 20 | | | 0,00 € | | | K0395.220 | D | 60 | M20 | 42 | 8 | 18 | 30 | 22 | | | 0,00 € | |
|
|
