K0692

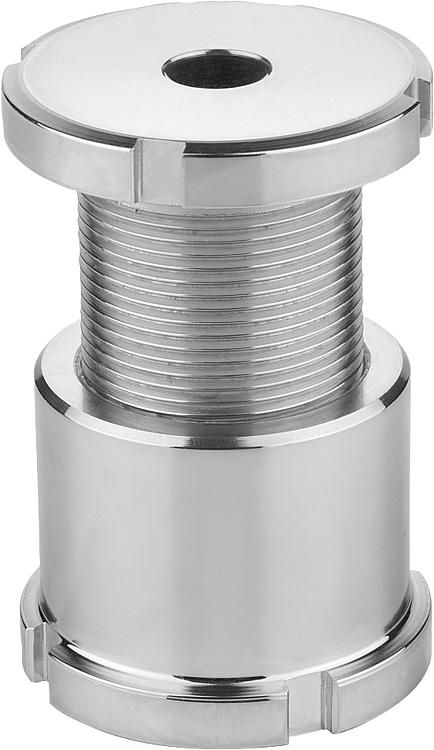

Elementi di regolazione in altezza in acciaio o acciaio inox

Indietro

Prodotti
- Parti operative | Elementi standard
  - Elementi di supporto, elementi di posizionamento, staffe di riferimento
    - Elementi regolabili in altezza
      - Elementi di regolazione in altezza in acciaio o acciaio inox

Descrizione articolo/immagini prodotto

DescrizioneMateriale:

Modello normale 1.7225,
Modello in acciaio inox 1.4305.

Versione:Versione standard zincatura galvanica, passivata blu.
Modello in acciaio inox non trattato.Nota:Gli elementi per la regolazione dell'altezza si utilizzano per l'installazione e l'allineamento di motori, aggregati, elementi di azionamento e linee di produzione. Si distinguono per il loro ampio campo di regolazione che va da 15 mm a 40 mm. Altre dimensioni su richiesta.
Il carico statico aggiuntivo F1 è disponibile dopo aver sottratto la forza di precarico (vite 8.8, µ m = 0,125) dal carico totale F.
Accessori:K0691 Rondelle sferiche di compensazione.
K0787 Chiave a settore con nasello DIN 1810A ampliata.

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K0692 Elementi di regolazione in altezza in acciaio o acciaio inox

211 kB

Disegni

Selezione/filtro articoli

N. ordine	Materiale corpo base	D	per vite	D1	D2	H min.	H max.	ΔH	N	M	F kN	F1 kN
K0692.01504	acciaio da bonifica	4,5	M4	M15x1	25	28	43	15	4	2	40	36
K0692.01505	acciaio da bonifica	5,5	M5	M15x1	25	28	43	15	4	2	40	33,4
K0692.01506	acciaio da bonifica	6,6	M6	M15x1	25	28	43	15	4	2	40	30,7
K0692.02006	acciaio da bonifica	6,6	M6	M20x1	32	35	55	20	4	2	65	55,7
K0692.02008	acciaio da bonifica	9	M8	M20x1	32	35	55	20	4	2	65	48
K0692.02010	acciaio da bonifica	11	M10	M20x1	32	35	55	20	4	2	65	37,9
K0692.02510	acciaio da bonifica	11	M10	M30x1,5	45	42	67	25	5	2	120	92,9
K0692.02512	acciaio da bonifica	13,5	M12	M30x1,5	45	42	67	25	5	2	120	80,4
K0692.02516	acciaio da bonifica	17,5	M16	M30x1,5	45	42	67	25	5	2	120	45,5
K0692.03216	acciaio da bonifica	17,5	M16	M40x1,5	58	54	86	32	6	2,5	210	136
K0692.03220	acciaio da bonifica	22	M20	M40x1,5	58	54	86	32	6	2,5	210	90
K0692.03224	acciaio da bonifica	26	M24	M40x1,5	58	54	86	32	6	2,5	210	37
K0692.04020	acciaio da bonifica	22	M20	M50x1,5	70	66	106	40	6	2,5	330	210
K0692.04024	acciaio da bonifica	26	M24	M50x1,5	70	66	106	40	6	2,5	330	157
K0692.04030	acciaio da bonifica	33	M30	M50x1,5	70	66	106	40	6	2,5	330	53
K0692.015041	acciaio inox	4,5	M4	M15x1	25	28	43	15	4	2	27,1	24,14
K0692.015051	acciaio inox	5,5	M5	M15x1	25	28	43	15	4	2	27,1	22,24
K0692.015061	acciaio inox	6,6	M6	M15x1	25	28	43	15	4	2	27,1	20,26
K0692.020061	acciaio inox	6,6	M6	M20x1	32	35	55	20	4	2	43,4	36,56
K0692.020081	acciaio inox	9	M8	M20x1	32	35	55	20	4	2	43,4	30,86
K0692.020101	acciaio inox	11	M10	M20x1	32	35	55	20	4	2	43,4	23,41
K0692.025101	acciaio inox	11	M10	M30x1,5	45	42	67	25	5	2	84	64,01
K0692.025121	acciaio inox	13,5	M12	M30x1,5	45	42	67	25	5	2	84	54,82
K0692.025161	acciaio inox	17,5	M16	M30x1,5	45	42	67	25	5	2	84	28,9
K0692.032161	acciaio inox	17,5	M16	M40x1,5	58	54	86	32	6	2,5	148	92,9
K0692.032201	acciaio inox	22	M20	M40x1,5	58	54	86	32	6	2,5	148	59,08
K0692.032241	acciaio inox	26	M24	M40x1,5	58	54	86	32	6	2,5	148	20,3
K0692.040201	acciaio inox	22	M20	M50x1,5	70	66	106	40	6	2,5	225	136,08
K0692.040241	acciaio inox	26	M24	M50x1,5	70	66	106	40	6	2,5	225	97,3
K0692.040301	acciaio inox	33	M30	M50x1,5	70	66	106	40	6	2,5	225	20,6
