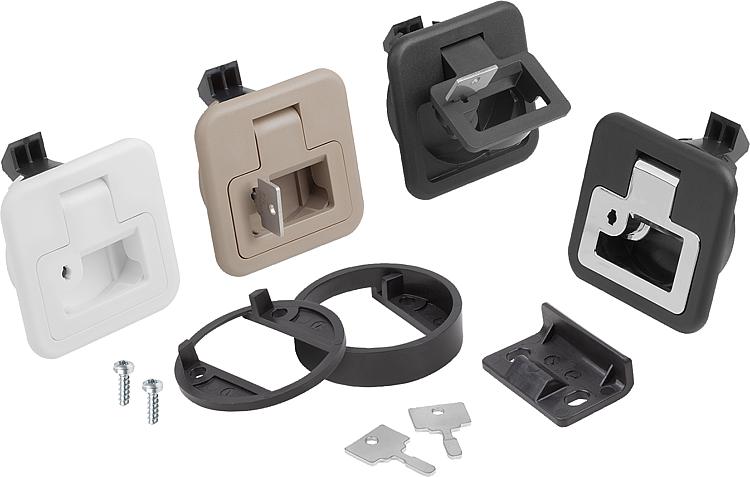

        Chiusure automatiche in plastica con impugnatura ripiegabili, Forma A, con chiave

Descrizione articolo/immagini prodotto

DescrizioneMateriale:PC/ABS.Versione:Alloggiamento colore nero, bianco o beige.Impugnatura nero, cromato, bianco o beige.Nota:Le chiusure automatiche grazie all'impugnatura ribassata sono state progettate per il montaggio a filo in porte, sportelli e cofani.
Disponibili in quattro diverse grandezze per vari spessori del battente della porta. Sicura aggiuntiva grazie alle varianti con chiave.
L'impugnatura precedentemente serrata impedisce il ribaltamento.

Infiammabilità (finitura / esecuzione in plastica): UL94-HB riportata in elenco.
Coppia max. per stringere le viti: 2 Nm.Modalità di utilizzoTirando l'impugnatura la chiusura viene portata in posizione aperta ed è possibile aprire la porta.
Il meccanismo di chiusura è garantito automaticamente premendo la porta. La chiusura può essere comandata anche dal retro.Utilizzo:- Industria automobilistica
- Tecnologia medicale
- Ingegneria meccanica/costruzione di macchine
- Costruzione di navi e imbarcazioni
- Settore aeronautico e spaziale
- Industria del mobileMontaggio:1. Realizzare la sezione di montaggio come dal disegno.
2. Applicazione dell'angolare di montaggio.
3. Fissaggio dal retro mediante elementi di montaggio.FornituraCon le chiusure automatiche con chiave vengono fornite 2 chiavi.
Non sono inclusi nella fornitura il supporto per il montaggio e le viti (M5).
Nota disegno:

1) Battente della porta
2) Telaio
3) Impugnatura
4) Angolare di montaggio
5) Altezza del supporto di montaggio (vedere Tabella H7)
6) Sezione di montaggio

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K1651_A Chiusure automatiche in plastica con impugnatura ripiegabili, Forma A, con chiave

231 kB

Disegni

Selezione/filtro articoli

N. ordine	Forma	Tipo di stampo	Colore corpo base	Colore componenti	A	B	B1	B2	D	D1	D2	H	H1	H2
K1651.2102356000	A	con chiave	nero	nero	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2107356000	A	con chiave	nero	nero	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2112356000	A	con chiave	nero	nero	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2117356000	A	con chiave	nero	nero	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2102356022	A	con chiave	bianco	bianco	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2107356022	A	con chiave	bianco	bianco	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2112356022	A	con chiave	bianco	bianco	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2117356022	A	con chiave	bianco	bianco	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2102356033	A	con chiave	beige	beige	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2107356033	A	con chiave	beige	beige	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2112356033	A	con chiave	beige	beige	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2117356033	A	con chiave	beige	beige	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2102356001	A	con chiave	nero	cromato	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2107356001	A	con chiave	nero	cromato	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2112356001	A	con chiave	nero	cromato	28	60	40	5,2	50	50	5,5	35,41	35	4
K1651.2117356001	A	con chiave	nero	cromato	28	60	40	5,2	50	50	5,5	35,41	35	4

N. ordine	Forma	Colore componenti	H3	H4	H5	H6	H7	L	L1	L2	L3	F=Forza di tenuta (N)	Forza di trazione F1 N	Range di temperatura °C	S=Spessore battente porta in mm	Viti
K1651.2102356000	A	nero	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 a 60	2-7	M5X16
K1651.2107356000	A	nero	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 a 60	7-12	M5X20
K1651.2112356000	A	nero	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 a 60	12-17	M5X16
K1651.2117356000	A	nero	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 a 60	17-22	M5X20
K1651.2102356022	A	bianco	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 a 60	2-7	M5X16
K1651.2107356022	A	bianco	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 a 60	7-12	M5X20
K1651.2112356022	A	bianco	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 a 60	12-17	M5X16
K1651.2117356022	A	bianco	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 a 60	17-22	M5X20
K1651.2102356033	A	beige	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 a 60	2-7	M5X16
K1651.2107356033	A	beige	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 a 60	7-12	M5X20
K1651.2112356033	A	beige	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 a 60	12-17	M5X16
K1651.2117356033	A	beige	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 a 60	17-22	M5X20
K1651.2102356001	A	cromato	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 a 60	2-7	M5X16
K1651.2107356001	A	cromato	22	26,1	23	39,2	14	42,9	3,8	12,7	7,2	270	50	-30 a 60	7-12	M5X20
K1651.2112356001	A	cromato	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 a 60	12-17	M5X16
K1651.2117356001	A	cromato	22	26,1	23	39,2	3,8	42,9	3,8	12,7	7,2	270	50	-30 a 60	17-22	M5X20
