Chiusura a scatto in plastica con gola, montaggio a incasso

Indietro

Prodotti
- Parti operative | Elementi standard
  - Chiusure a leva, chiusure automatiche, chiusure a scatto
    - Chiusure automatiche
      - Chiusura a scatto in plastica con gola, montaggio a incasso

Descrizione articolo/immagini prodotto

Richiamare/filtrare tutti gli articoli

DescrizioneMateriale:

Chiusura in ABS.
Molla in acciaio inox 1.4310.

Versione:Chiusura nera.
Molla non trattata.Nota:Queste chiusure a scatto sono progettate per l'installazione a filo su porte, sportelli e cofani.
Disponibili in due diverse grandezze per vari spessori di anta. Sicurezza aggiuntiva grazie alle varianti chiudibili a chiave. La chiusura delle serrature a scatto è a chiave e ogni serratura può essere aperta con la stessa chiave.

Infiammabilità: UL94-HB.

Forma A: con a chiave
Forma B: senza a chiaveModalità di utilizzoForma A: girando la chiave e spingendo la maniglia, la serratura passa in posizione di apertura e la porta può essere aperta. Premendo la porta, questa si blocca automaticamente con l'aiuto della molla. La serratura a cilindro offre un'ulteriore sicurezza.

Forma B: spingendo la maniglia, la serratura passa in posizione di apertura e la porta può essere aperta.
Premendo la porta, questa si blocca automaticamente con l'aiuto della molla.Utilizzo:- Industria automobilistica
- Tecnologia medicale
- Ingegneria meccanica/costruzione di macchine
- Costruzione di apparecchi

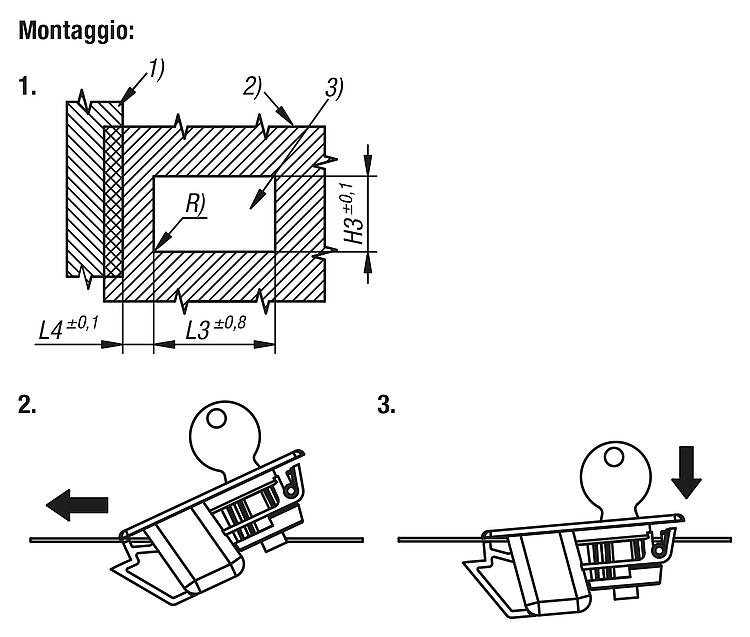

- Armadi industrialiMontaggio:1. Realizzare la sezione di montaggio senza sbavature come dal disegno.
2. Inserire la chiusura con il lato interiore nella sezione e premere in avanti.

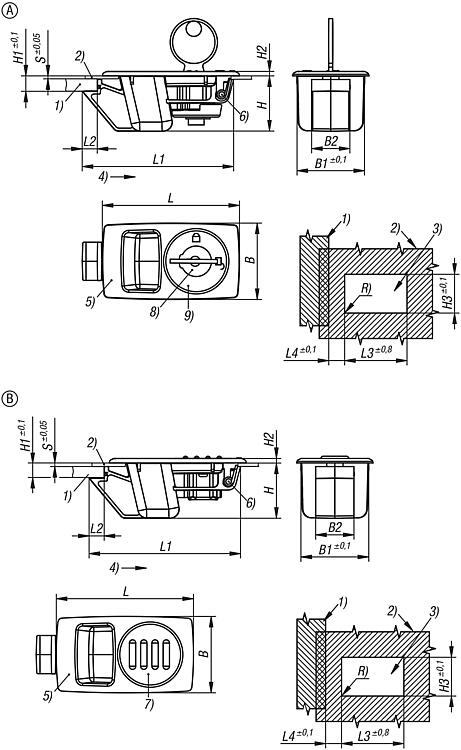

3. Per bloccare spingere la chiusura verso il basso.FornituraLe chiusure a scatto con serratura sono fornite con 2 chiavi ciascuna.Nota disegno:

1) Telaio
2) Battente della porta
3) Sezione di montaggio
4) Direzione di azionamento
5) Chiusura
6) Molla
7) Tappo di copertura (Forma B)
8) Serratura a cilindro (Forma A)
9) Display (Forma A)

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K2011 Chiusura a scatto in plastica con gola, montaggio a incasso

376 kB

Disegni (sintesi completa)

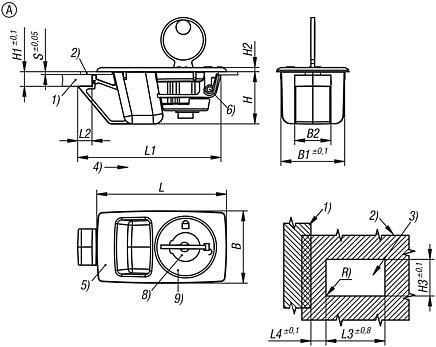

Chiusura a scatto in plastica con gola, montaggio a incasso, forma A, chiudibile a chiave

Maggiori informazioni

Disegni

Chiusura a scatto in plastica con gola, montaggio a incasso, forma A, chiudibile a chiave

Selezione/filtro articoli

N. ordine	Forma	Tipo di stampo	B	B1	B2	H	H1=Serraggio utile	H2	H3	L	L1	L2	L3	L4	R	S=Spessore battente porta in mm	Range di temperatura °C	CAD	Acc.	Prezzo	Ordinare
K2011.10926340	A	con chiave	34	30,2	17	24,6	6,7	2	30,5	61	67,4	6,7	49	12,5	max. 0,25	0,9-1,2	-40 a 60			0,00 €
K2011.11326340	A	con chiave	34	30,2	17	24,6	6,7	2	30,5	61	67,4	6,7	49	12,5	max. 0,25	1,3-1,6	-40 a 60			0,00 €

Chiusura a scatto in plastica con gola, montaggio a incasso, forma B, non chiudibile a chiave

Maggiori informazioni

Disegni

Chiusura a scatto in plastica con gola, montaggio a incasso, forma B, non chiudibile a chiave

Selezione/filtro articoli

N. ordine	Forma	Tipo di stampo	B	B1	B2	H	H1=Serraggio utile	H2	H3	L	L1	L2	L3	L4	R	S=Spessore battente porta in mm	Range di temperatura °C	CAD	Acc.	Prezzo	Ordinare
K2011.00926340	B	senza chiave	34	30,2	17	24,6	6,7	2	30,5	61	67,4	6,7	49	12,5	max. 0,25	0,9-1,2	-40 a 60			0,00 €
K2011.01326340	B	senza chiave	34	30,2	17	24,6	6,7	2	30,5	61	67,4	6,7	49	12,5	max. 0,25	1,3-1,6	-40 a 60			0,00 €
