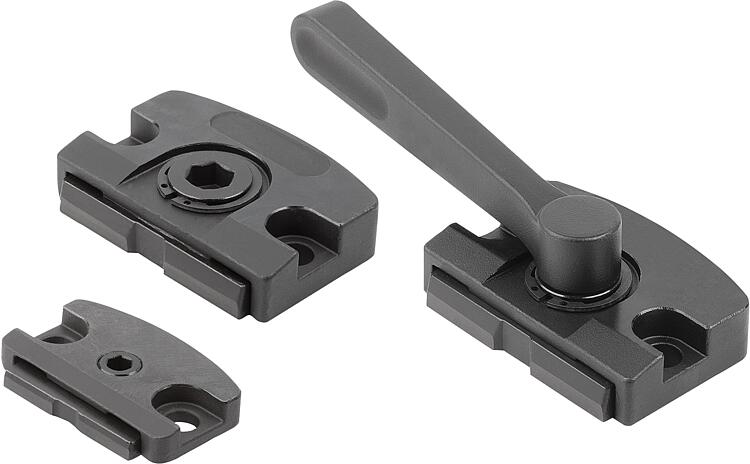

K1696Morsetto di bloccaggo piatto con eccentrico |
Indietro |
|
|

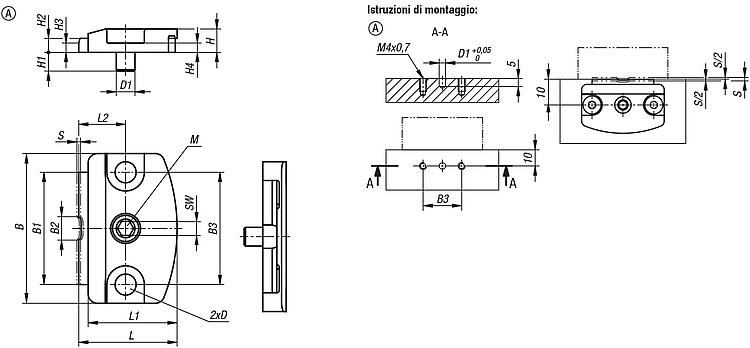

DescrizioneDescrizione del prodotto:Forma A con perno di posizionamento.

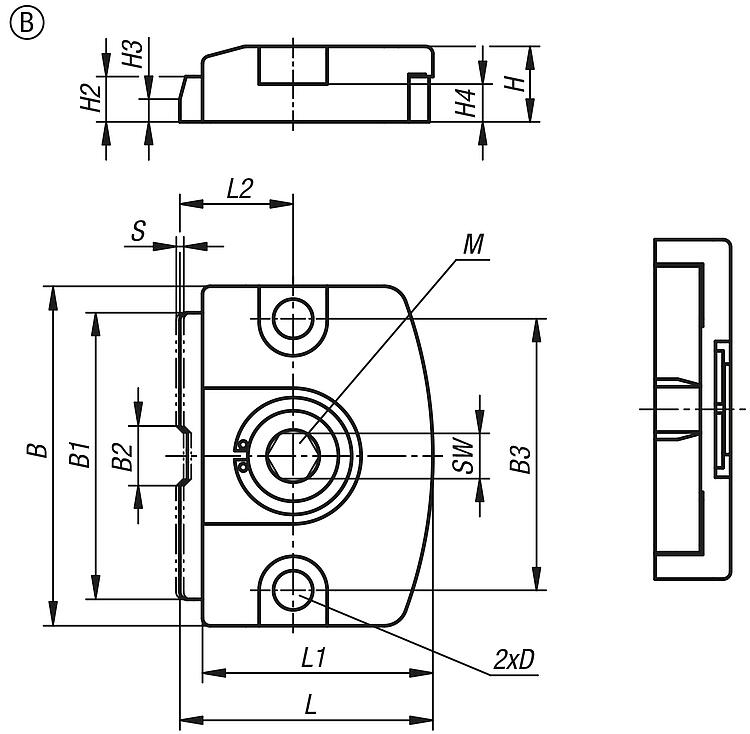

Forma B senza perno di posizionamento.

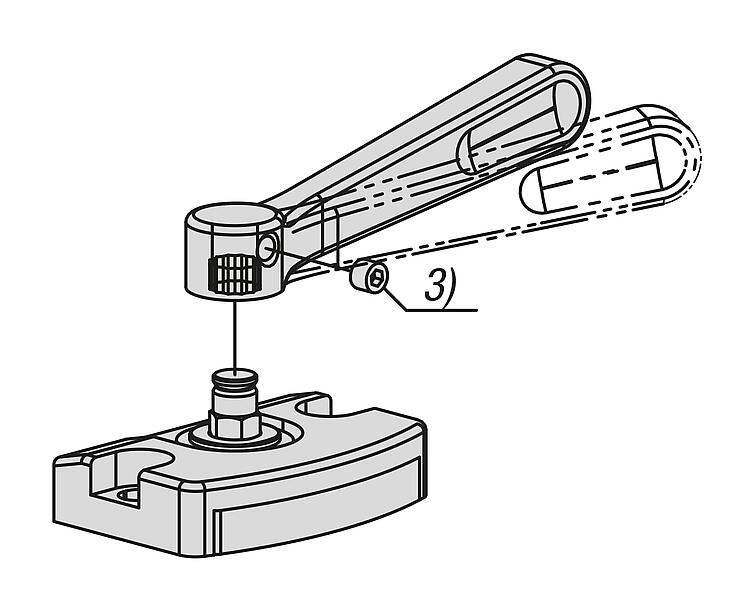

Forma C senza perno di posizionamento con leva di serraggio.Materiale:Acciaio da bonifica.Versione:brunito.Nota:La leva di serraggio della forma C può essere
allineata in modo semplice con incrementi di 30°

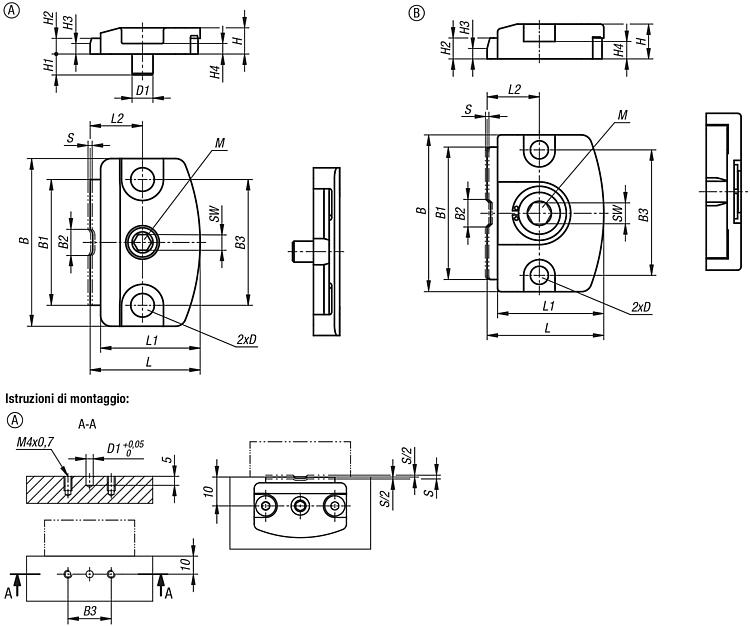

allentando il perno filettato.Montaggio:Vedere il disegno (forma A).Vantaggi:- Design compatto e piatto
- Serraggio facile e veloce dei componentiNota disegno:1) Posizione iniziale Serraggio
2) Posizione finale Serraggio
3) Perno filettato DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|
Disegni (sintesi completa) |
Selezione/filtro articoli |
|
| N. ordine | Forma | B | B1 | B2 | B3 | D
| D1 | H | H1 | H2 | H3 | H4 | L | L1 | L2 | SW | Corsa
S | Forza di
bloccaggio
kN | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1696.00130 | A | 32 | 24 | 5 | 24 | 4,5 | 4 | 5 | 4 | 3 | 2 | 2 | 21 | 19 | 10 | 3 | 0,8 | 1,3 | 2,1 |  | | 0,00 € | |
|
Morsetto di bloccaggio piatto con eccentrico, forma B, senza perno di posizionamento |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | B | B1 | B2 | B3 | D
| H | H2 | H3 | H4 | L | L1 | L2 | SW | Corsa
S | Forza di
bloccaggio
kN | Coppia di
serraggio
max. Nm | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1696.10400 | B | 45 | 38 | 8 | 36 | 5,2 | 10 | 6 | 3 | 5 | 33,5 | 30,5 | 15 | 6 | 1 | 4 | 10 | | | 0,00 € | | | K1696.10600 | B | 70 | 60 | 12 | 55 | 8,2 | 15 | 9 | 5 | 7 | 50 | 46 | 22 | 10 | 2 | 6 | 27 | | | 0,00 € | |
|
Morsetto di bloccaggio piatto con eccentrico, forma C, senza perno di posizionamento con leva di serraggio |
Maggiori informazioni |
Selezione/filtro articoli |
|
| N. ordine | Forma | B | B1 | B2 | B3 | D
| D1 | D2 | H | H2 | H3 | H4 | H5 | H6 | H7 | L | L1 | L2 | R | Corsa
S | Forza
manuale
FH N | Forza di
bloccaggio
kN | CAD | Acc. | Prezzo | Ordinare |
|---|
| K1696.20600 | C | 70 | 60 | 12 | 55 | 8,2 | 19 | M5x5 | 15 | 9 | 5 | 7 | 30 | 46 | 18 | 50 | 46 | 22 | 100 | 2 | 280 | 6 | | | 0,00 € | | | K1696.20400 | C | 45 | 38 | 8 | 36 | 5,2 | 13 | M4x4 | 10 | 6 | 3 | 5 | 20 | 30 | 12 | 33,5 | 30,5 | 15 | 63 | 1 | 170 | 4 | | | 0,00 € | |
|
