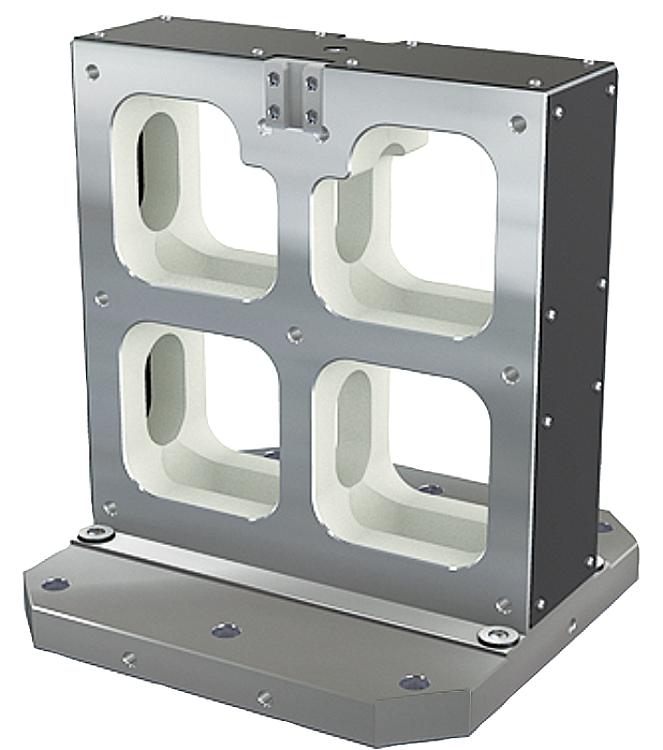

Escuadras de sujeción de fundición gris de doble cara para palés de cambio
Descripción del artículo/Imágenes del producto

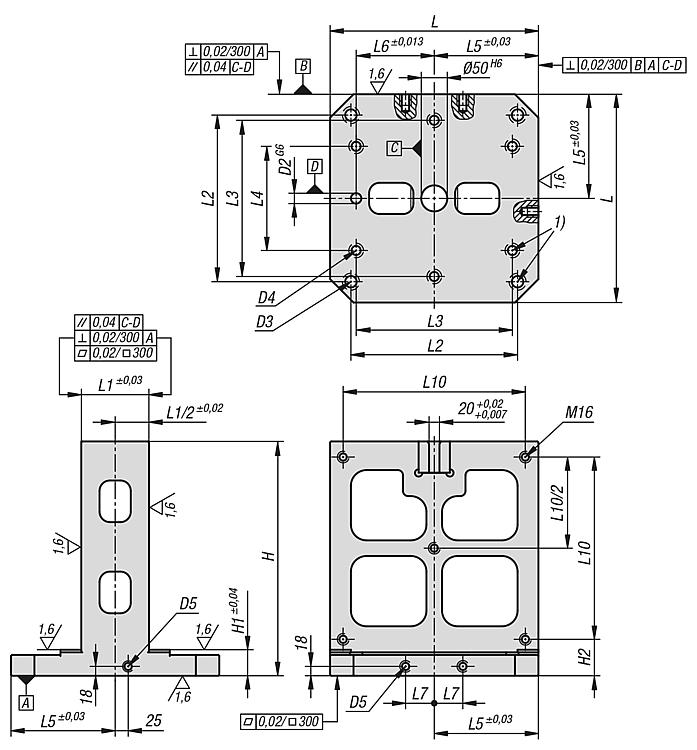

DescripciónMaterial:GJL 300.Versión:Superficies de apoyo y superficies de sujeción con mecanizado de precisión.Indicación:En las escuadras de sujeción se pueden posicionar y fijar palés de cambio por las dos caras. Esto permite el cambio económico de los sistemas de sujeción. Las escuadras de sujeción se adaptan a mesas de máquinas para máquinas-herramienta según DIN 55201 y JIS6337-1980. Los bulones de posicionamiento para fijar las escuadras de sujeción en las mesas de máquinas según DIN 55201 deben solicitarse por separado. El suministro incluye tornillos con ojo para el transporte, y 2 piezas de pernos de fijación para el posicionamiento de los palés de cambio.Indicación sobre el dibujo:
1) Perforación de pasada para tornillo de cabeza cilíndrica DIN 912
Características especiales:
DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
