Empuñadura en T de plástico

Volver

Productos
- Elementos de mando | Elementos estándar
  - Empuñaduras, botones
    - Empuñadura en T de plástico

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Duroplast PF 31, negro.
Casquillo o perno roscado de acero galvanizado.Versión:Con un brillo intenso.A petición:Otras roscas exteriores, longitudes de tornillo y colores.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K1871 Empuñadura en T de plástico

137 kB

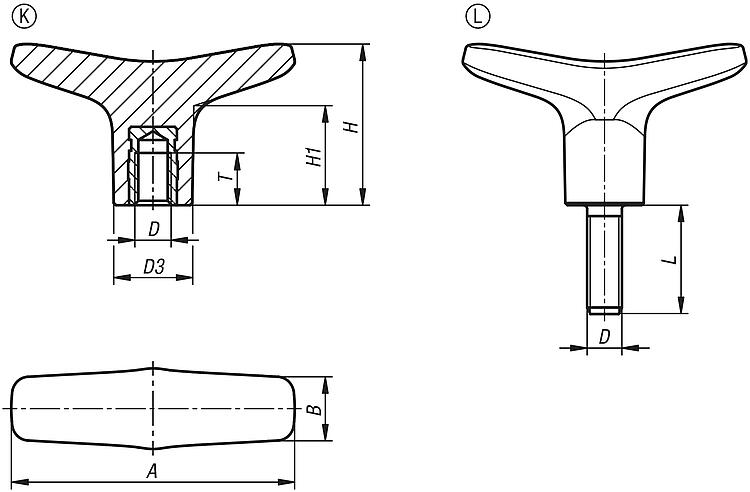

Planos (vista completa)

Empuñadura en T de plástico, forma K, rosca interior

Más información

Planos

Empuñadura en T de plástico, forma K, rosca interior

Selección/filtro de artículos

Referencia	Forma	Tipo de rosca	A	B	D	D3	H	H1	T
K1871.16506	K	rosca interior	65,1	14,6	M6	18	37	22,9	9
K1871.16508	K	rosca interior	65,1	14,6	M8	18	37	22,9	12
K1871.17508	K	rosca interior	75,1	18,4	M8	22	41,2	25,2	12
K1871.17510	K	rosca interior	75,1	18,4	M10	22	41,2	25,2	15
K1871.18510	K	rosca interior	85,2	19,6	M10	24	44,8	26,5	15
K1871.18512	K	rosca interior	85,2	19,6	M12	24	44,8	26,5	18

Empuñadura en T de plástico, forma L, rosca exterior

Más información

Planos

Empuñadura en T de plástico, forma L, rosca exterior

Selección/filtro de artículos

Referencia	Forma	Tipo de rosca	A	B	D	D3	H	H1	L
K1871.26506X20	L	rosca exterior	65,1	14,6	M6	18	37	22,9	20
K1871.26506X25	L	rosca exterior	65,1	14,6	M6	18	37	22,9	25
K1871.26506X30	L	rosca exterior	65,1	14,6	M6	18	37	22,9	30
K1871.26506X40	L	rosca exterior	65,1	14,6	M6	18	37	22,9	40
K1871.26508X20	L	rosca exterior	65,1	14,6	M8	18	37	22,9	20
K1871.26508X25	L	rosca exterior	65,1	14,6	M8	18	37	22,9	25
K1871.26508X30	L	rosca exterior	65,1	14,6	M8	18	37	22,9	30
K1871.26508X40	L	rosca exterior	65,1	14,6	M8	18	37	22,9	40
K1871.27508X20	L	rosca exterior	75,1	18,4	M8	22	41,2	25,2	20
K1871.27508X25	L	rosca exterior	75,1	18,4	M8	22	41,2	25,2	25
K1871.27508X30	L	rosca exterior	75,1	18,4	M8	22	41,2	25,2	30
K1871.27508X40	L	rosca exterior	75,1	18,4	M8	22	41,2	25,2	40
K1871.27510X30	L	rosca exterior	75,1	18,4	M10	22	41,2	25,2	30
K1871.27510X40	L	rosca exterior	75,1	18,4	M10	22	41,2	25,2	40
K1871.27510X50	L	rosca exterior	75,1	18,4	M10	22	41,2	25,2	50
K1871.28510X30	L	rosca exterior	85,2	19,6	M10	24	44,8	26,5	30
K1871.28510X40	L	rosca exterior	85,2	19,6	M10	24	44,8	26,5	40
K1871.28510X50	L	rosca exterior	85,2	19,6	M10	24	44,8	26,5	50
K1871.28512X30	L	rosca exterior	85,2	19,6	M12	24	44,8	26,5	30
K1871.28512X40	L	rosca exterior	85,2	19,6	M12	24	44,8	26,5	40
K1871.28512X50	L	rosca exterior	85,2	19,6	M12	24	44,8	26,5	50
