Botones moleteados

Volver

Productos
- Elementos de mando | Elementos estándar
  - Empuñaduras, botones
    - Botones moleteados

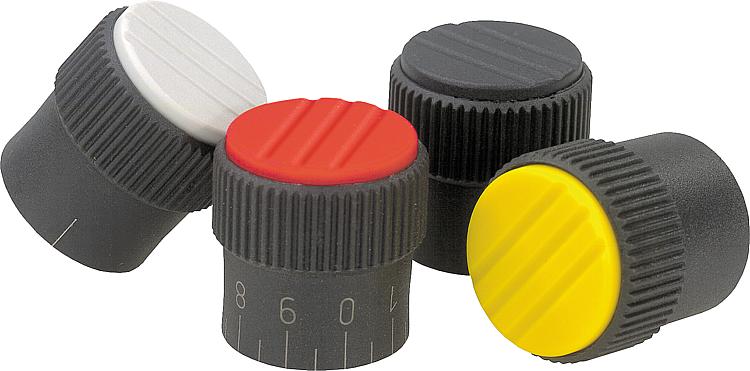

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Termoplástico gris antracita.
Casquillo de acero.Versión:Casquillo cromado en azul.Indicación:Disponible en versión sin escalar, con una marca o bien con una escala de 20 piezas y 10 cifras.

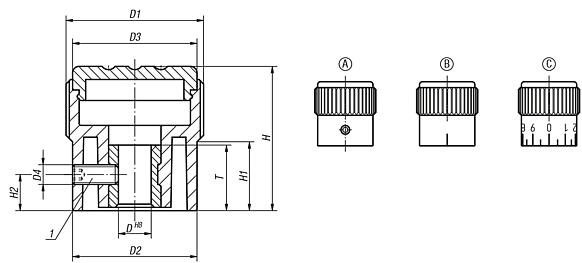

Δ Añadir el color deseado para la cubierta en este espacio. Para cubiertas de color gris antracita no es necesario ningún código de barras.A petición:Escalas especiales.Indicación sobre el dibujo:

Forma A: sin graduaciones
Forma B: con trazo grueso
Forma C: con graduaciones estándar

1) Tornillo prisionero para fijación (en forma C entre los números 5 y 6)

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K0248 Botones moleteados

239 kB

Planos (vista completa)

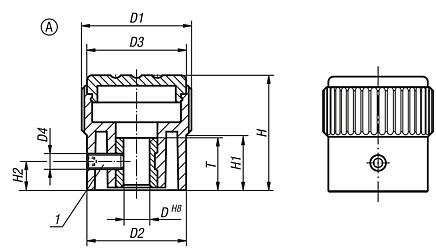

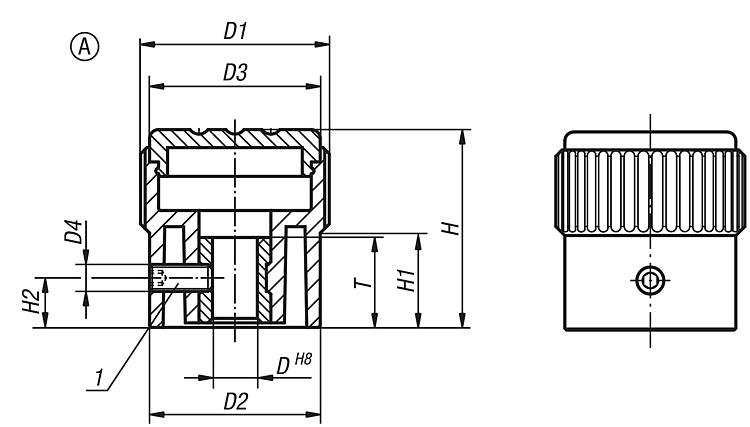

Botones moleteados forma A, sin graduaciones

Más información

Planos

Botones moleteados forma A, sin graduaciones

Selección/filtro de artículos

Referencia	Forma	Color cubierta	D	D1	D2	D3	D4	H	H1	H2	T
K0248.1105	A	gris antracita RAL 7021	5	21	19	19	M3	22	10,5	5	10
K0248.11051	A	naranja RAL 2004	5	21	19	19	M3	22	10,5	5	10
K0248.11052	A	verde señal RAL6032	5	21	19	19	M3	22	10,5	5	10
K0248.11053	A	azul RAL5017	5	21	19	19	M3	22	10,5	5	10
K0248.11055	A	gris claro RAL 7035	5	21	19	19	M3	22	10,5	5	10
K0248.11056	A	rojo tráfico RAL 3020	5	21	19	19	M3	22	10,5	5	10
K0248.11057	A	amarillo colza RAL 1021	5	21	19	19	M3	22	10,5	5	10
K0248.1206	A	gris antracita RAL 7021	6	26	23	23	M3	26	12	6	10
K0248.12061	A	naranja RAL 2004	6	26	23	23	M3	26	12	6	10
K0248.12062	A	verde señal RAL6032	6	26	23	23	M3	26	12	6	10
K0248.12063	A	azul RAL5017	6	26	23	23	M3	26	12	6	10
K0248.12065	A	gris claro RAL 7035	6	26	23	23	M3	26	12	6	10
K0248.12066	A	rojo tráfico RAL 3020	6	26	23	23	M3	26	12	6	10
K0248.12067	A	amarillo colza RAL 1021	6	26	23	23	M3	26	12	6	10
K0248.1308	A	gris antracita RAL 7021	8	34	31	31	M4	36	17,5	7	14
K0248.13081	A	naranja RAL 2004	8	34	31	31	M4	36	17,5	7	14
K0248.13082	A	verde señal RAL6032	8	34	31	31	M4	36	17,5	7	14
K0248.13083	A	azul RAL5017	8	34	31	31	M4	36	17,5	7	14
K0248.13085	A	gris claro RAL 7035	8	34	31	31	M4	36	17,5	7	14
K0248.13086	A	rojo tráfico RAL 3020	8	34	31	31	M4	36	17,5	7	14
K0248.13087	A	amarillo colza RAL 1021	8	34	31	31	M4	36	17,5	7	14

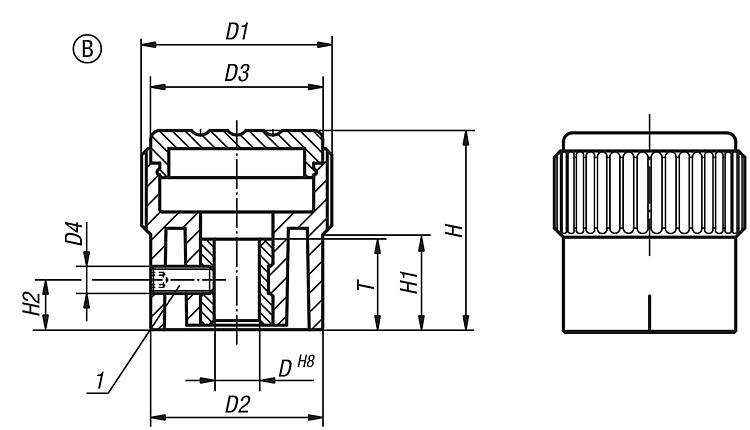

Botones moleteados, forma B, con raya de marcado

Más información

Planos

Botones moleteados, forma B, con raya de marcado

Selección/filtro de artículos

Referencia	Forma	Color cubierta	D	D1	D2	D3	D4	H	H1	H2	T
K0248.2105	B	gris antracita RAL 7021	5	21	19	19	M3	22	10,5	5	10
K0248.21051	B	naranja RAL 2004	5	21	19	19	M3	22	10,5	5	10
K0248.21052	B	verde señal RAL6032	5	21	19	19	M3	22	10,5	5	10
K0248.21053	B	azul RAL5017	5	21	19	19	M3	22	10,5	5	10
K0248.21055	B	gris claro RAL 7035	5	21	19	19	M3	22	10,5	5	10
K0248.21056	B	rojo tráfico RAL 3020	5	21	19	19	M3	22	10,5	5	10
K0248.21057	B	amarillo colza RAL 1021	5	21	19	19	M3	22	10,5	5	10
K0248.2206	B	gris antracita RAL 7021	6	26	23	23	M3	26	12	6	10
K0248.22061	B	naranja RAL 2004	6	26	23	23	M3	26	12	6	10
K0248.22062	B	verde señal RAL6032	6	26	23	23	M3	26	12	6	10
K0248.22063	B	azul RAL5017	6	26	23	23	M3	26	12	6	10
K0248.22065	B	gris claro RAL 7035	6	26	23	23	M3	26	12	6	10
K0248.22066	B	rojo tráfico RAL 3020	6	26	23	23	M3	26	12	6	10
K0248.22067	B	amarillo colza RAL 1021	6	26	23	23	M3	26	12	6	10
K0248.2308	B	gris antracita RAL 7021	8	34	31	31	M4	36	17,5	7	14
K0248.23081	B	naranja RAL 2004	8	34	31	31	M4	36	17,5	7	14
K0248.23082	B	verde señal RAL6032	8	34	31	31	M4	36	17,5	7	14
K0248.23083	B	azul RAL5017	8	34	31	31	M4	36	17,5	7	14
K0248.23085	B	gris claro RAL 7035	8	34	31	31	M4	36	17,5	7	14
K0248.23086	B	rojo tráfico RAL 3020	8	34	31	31	M4	36	17,5	7	14
K0248.23087	B	amarillo colza RAL 1021	8	34	31	31	M4	36	17,5	7	14

Botones moleteados, forma C, con graduación estándar

Más información

Planos

Botones moleteados, forma C, con graduación estándar

Selección/filtro de artículos

Referencia	Forma	Color cubierta	D	D1	D2	D3	D4	H	H1	H2	T
K0248.3105	C	gris antracita RAL 7021	5	21	19	19	M3	22	10,5	5	10
K0248.31051	C	naranja RAL 2004	5	21	19	19	M3	22	10,5	5	10
K0248.31052	C	verde señal RAL6032	5	21	19	19	M3	22	10,5	5	10
K0248.31053	C	azul RAL5017	5	21	19	19	M3	22	10,5	5	10
K0248.31055	C	gris claro RAL 7035	5	21	19	19	M3	22	10,5	5	10
K0248.31056	C	rojo tráfico RAL 3020	5	21	19	19	M3	22	10,5	5	10
K0248.31057	C	amarillo colza RAL 1021	5	21	19	19	M3	22	10,5	5	10
K0248.3206	C	gris antracita RAL 7021	6	26	23	23	M3	26	12	6	10
K0248.32061	C	naranja RAL 2004	6	26	23	23	M3	26	12	6	10
K0248.32062	C	verde señal RAL6032	6	26	23	23	M3	26	12	6	10
K0248.32063	C	azul RAL5017	6	26	23	23	M3	26	12	6	10
K0248.32065	C	gris claro RAL 7035	6	26	23	23	M3	26	12	6	10
K0248.32066	C	rojo tráfico RAL 3020	6	26	23	23	M3	26	12	6	10
K0248.32067	C	amarillo colza RAL 1021	6	26	23	23	M3	26	12	6	10
K0248.3308	C	gris antracita RAL 7021	8	34	31	31	M4	36	17,5	7	14
K0248.33081	C	naranja RAL 2004	8	34	31	31	M4	36	17,5	7	14
K0248.33082	C	verde señal RAL6032	8	34	31	31	M4	36	17,5	7	14
K0248.33083	C	azul RAL5017	8	34	31	31	M4	36	17,5	7	14
K0248.33085	C	gris claro RAL 7035	8	34	31	31	M4	36	17,5	7	14
K0248.33086	C	rojo tráfico RAL 3020	8	34	31	31	M4	36	17,5	7	14
K0248.33087	C	amarillo colza RAL 1021	8	34	31	31	M4	36	17,5	7	14
