Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio da bonifica.Versione:trattato termicamente. Superfici di scorrimento rettificate (HRC 38).Nota:I tasselli a T sono abbinati al sistema di bloccaggio multiplo.
La forma A/C viene utilizzata per le battute fisse.
La forma B è adatta per azionare il cuneo di serraggio delle unità di serraggio a V.Utilizzo:La vite a testa cilindrica permette il posizionamento dei tasselli nelle battute delle unità di serraggio a V.
Vantaggi:Inserimento e posizionamento anche lateralmente, battute precise grazie al gioco ridotto.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica K1758 Tasselli a T per morsetto a V

235 kB

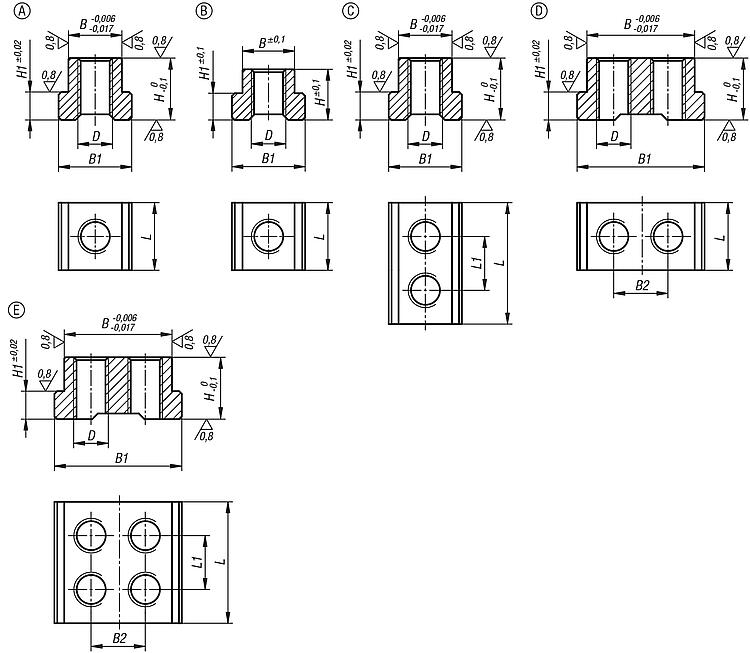

Disegni

Selezione/filtro articoli

N. ordine	Larghezza sistema	Forma	Compatibile con	L	L1	B	H	B1	H1	D Filettatura interna
K1758.05010241	50	A	ganascia fissa solo lato	24	-	19	22	26	9,95	M10
K1758.05010361	50	C	ganascia fissa due lati	36	18	19	22	26	9,95	M10
K1758.05012241	50	A	unità di serraggio a V con ganascia fissa	24	-	19	22	26	9,95	M12
K1758.05012262	50	B	unità di serraggio a V bilaterale	26	-	18,5	18	26	9,5	M12
K1758.07214281	72	A	ganascia fissa solo lato	28	-	30	33	40	14,95	M14x1,5
K1758.07214533	72	C	ganascia fissa due lati	53	28	30	33	40	14,95	M14x1,5
K1758.07216281	72	A	unità di serraggio a V con ganascia fissa	28	-	30	33	40	14,95	M16
K1758.07216302	72	B	unità di serraggio a V bilaterale	30	-	29,5	28,5	39,5	14,5	M16
K1758.10014344	100	D	Festbacke einseitig/Keilspannsegment m.Festbacke	34	-	45	33	56	14,95	M14x1,5
K1758.10014595	100	E	ganascia fissa due lati	59	30	45	33	56	14,95	M14x1,5
K1758.10016342	100	A	unità di serraggio a V bilaterale	34	-	44,5	28,5	55,5	14,5	M16
