Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Plastique thermodurcissable PF 31 noir.
Insert ou tige filetée : acier zingué.Finition :Poli finition miroir.Sur demande :Autres filetages, longueurs de vis et coloris.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0181 Poignée « T »

195 kB

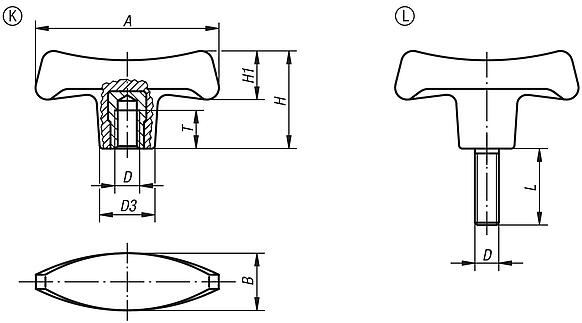

Dessins (aperçu complet)

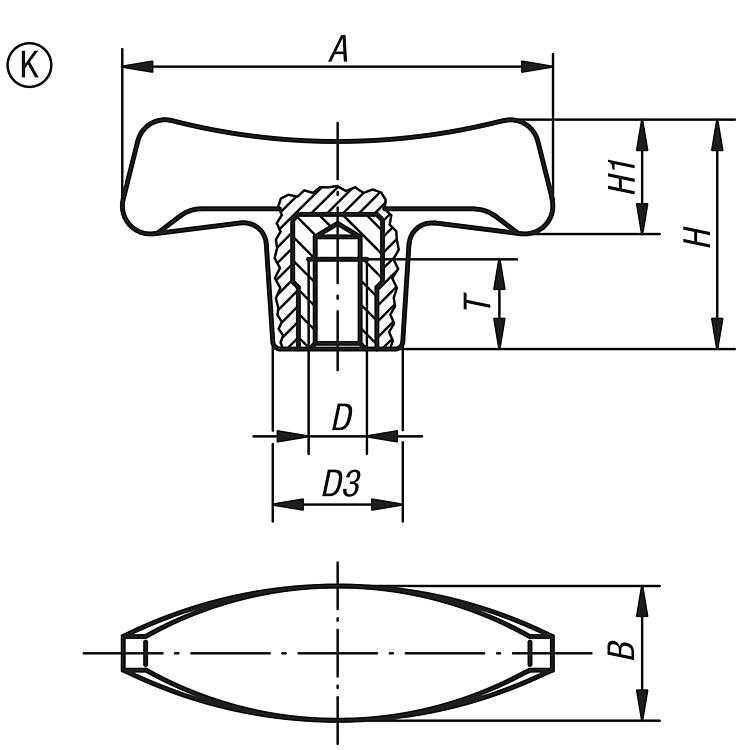

Poignée « T », taraudée

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	A	B	D	D3	H	H1	T	Prix
K0181.17006	K	70	22	M6	19,6	38,8	20,2	12	Sur demande
K0181.17008	K	70	22	M8	19,6	38,8	20,2	14	Sur demande
K0181.17010	K	70	22	M10	19,6	38,8	20,2	14	Sur demande
K0181.18008	K	80	25	M8	22,3	44	23	14	Sur demande
K0181.18010	K	80	25	M10	22,3	44	23	22	Sur demande
K0181.19010	K	90	28	M10	25	49,6	26	22	Sur demande
K0181.19012	K	90	28	M12	25	49,6	26	21	Sur demande

Poignée « T », filetée

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Forme	A	B	D	D3	H	H1	L	Prix
K0181.27006X18	L	70	22	M6	19,6	38,8	20,2	18	Sur demande
K0181.27008X24	L	70	22	M8	19,6	38,8	20,2	24	Sur demande
K0181.28010X20	L	80	25	M10	22,3	44	23	20	Sur demande
K0181.28010X30	L	80	25	M10	22,3	44	23	30	Sur demande
K0181.29010X30	L	90	28	M10	25	49,6	26	30	Sur demande
K0181.29012X24	L	90	28	M12	25	49,6	26	24	Sur demande
