Boule en thermoplastique DIN 319 extension de gamme

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Poignées, boutons
    - Boule en thermoplastique DIN 319 extension de gamme

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Thermoplastique, noir.
Insert en acier.Finition :Acier zingué.Sur demande :D’autres coloris.Indication de dessin :

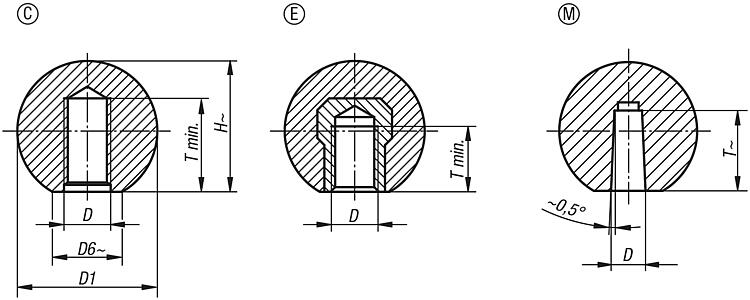

Forme C : filet en plastique
Forme E : insert taraudé
Forme M : alésage conique

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0158 Boule en thermoplastique DIN 319 extension de gamme

196 kB

Dessins (aperçu complet)

Boule en thermoplastique DIN 319 extension de gamme, forme C, avec filets de tuyauterie plastiques

plus d'infos

Dessins

Boule en thermoplastique DIN 319 extension de gamme, forme C, avec filets de tuyauterie plastiques

Sélection/filtre d'articles

Référence	Forme	D	D1	D6	H	T	Prix
K0158.11604	C	M4	16	8	15	6	Sur demande
K0158.11605	C	M5	16	8	15	7,5	Sur demande
K0158.12005	C	M5	20	12	18	7,5	Sur demande
K0158.12006	C	M6	20	12	18	9	Sur demande
K0158.12506	C	M6	25	15	22,5	9	Sur demande
K0158.12508	C	M8	25	15	22,5	12	Sur demande
K0158.13208	C	M8	32	18	29	12	Sur demande
K0158.13210	C	M10	32	18	29	15	Sur demande
K0158.14010	C	M10	40	22	37	15	Sur demande
K0158.14012	C	M12	40	22	37	15	Sur demande

Boule en thermoplastique DIN 319 extension de gamme, forme E, avec douille taraudée

plus d'infos

Dessins

Boule en thermoplastique DIN 319 extension de gamme, forme E, avec douille taraudée

Sélection/filtre d'articles

Référence	Forme	D	D1	D6	H	T	Prix
K0158.22005	E	M5	20	12	18	7,5	Sur demande
K0158.22006	E	M6	20	12	18	7,5	Sur demande
K0158.22506	E	M6	25	15	22,5	9	Sur demande
K0158.22508	E	M8	25	15	22,5	9	Sur demande
K0158.23208	E	M8	32	18	29	12	Sur demande
K0158.23210	E	M10	32	18	29	12	Sur demande

Boules thermoplastique DIN 319 extension de gamme, forme M, avec perçage conique

plus d'infos

Dessins

Boules thermoplastique DIN 319 extension de gamme, forme M, avec perçage conique

Sélection/filtre d'articles

Référence	Forme	D	D1	D6	H	T	Prix
K0158.32005	M	5	20	12	18	12	Sur demande
K0158.32506	M	6	25	15	22,5	15	Sur demande
K0158.32508	M	8	25	15	22,5	15	Sur demande
K0158.33208	M	8	32	18	29	15	Sur demande
K0158.33210	M	10	32	18	29	15	Sur demande
K0158.34010	M	10	40	22	37	20	Sur demande
K0158.34012	M	12	40	22	37	20	Sur demande
