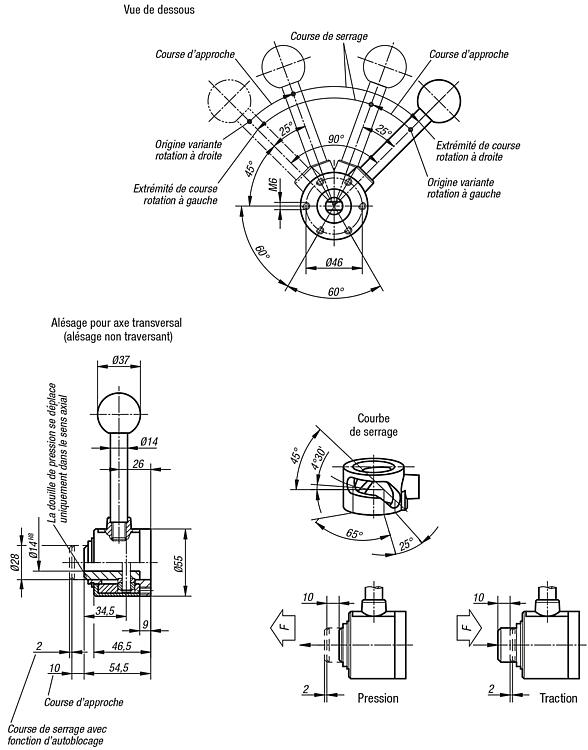

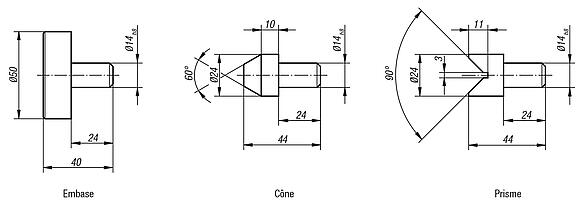

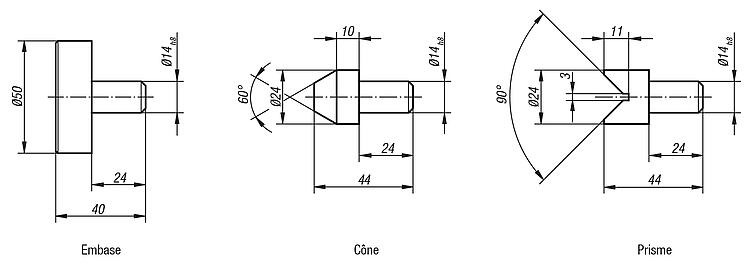

DescriptionMatière :Acier. Boîtier thermoplastique. Boule thermodurcissable PF 31. Accessoires en acier.Finition :bruni. Boîtier, noir. Boule, rouge. Accessoires brunis.Nota :Le vérin à levier est utilisé lorsque l‘espace de serrage est limité. La construction robuste et le mécanisme fermé constituent des avantages indéniables. Normalement, le vérin à levier est actionné par pression. Mais, en retournant la douille du levier, le vérin peut également fonctionner en mode traction. Caractéristiques : La course d’approche est de 10 mm et ne permet aucun serrage. Dans la course de serrage de 2 mm, le levier reste bloqué en toutes positions. Il est par conséquent possible de serrer en toute sécurité des pièces à usiner avec des tolérances pouvant atteindre 1,5 mm. Le vérin à levier se monte indifféremment en position horizontale ou verticale. Les équipements optionnels standardisés permettent d'autres utilisations. Tous les éléments soumis à de fortes contraintes sont réalisés en acier cémenté (la douille de pression et les équipements optionnels uniquement sur demande). L’effort de serrage maximum admissible est de 4905 N.
