    - Mirilla del nivel de aceite de acero inoxidable con vidrio de seguridad

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Carcasa de reflector de acero inoxidable 1.4301.
Mirilla de vidrio de seguridad (ESG).
Junta plana y junta interna de Viton®.
Junta externa de PTFE.
Versión:Pantalla transparente resistente a la temperatura hasta 150 °C.
Indicación:Elevada resistencia a la presión, la temperatura, los impactos y los golpes.
El vidrio de seguridad utilizado en la pantalla transparente garantiza una óptima transmisión de la luz y la máxima dureza de la superficie.

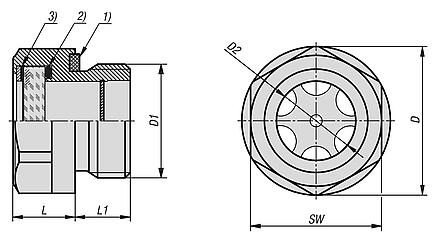

Gracias al rebaje radial y plano, la junta no se presiona lateralmente al apretar.Indicación sobre el dibujo:

1) Junta plana
2) Junta interna
3) Junta externa

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos K2182 Mirilla del nivel de aceite de acero inoxidable con vidrio de seguridad

216 kB

Planos

Selección/filtro de artículos

Referencia	D	D1	D2	L	L1	SW	Carga por presión máx. bar	Precio
K2182.22038	22	G3/8	11	10	8,2	20	16	A petición
K2182.25012	26	G1/2	13,75	10	9	24	16	A petición
K2182.32034	32	G3/4	19	10,2	9,5	29	16	A petición
K2182.39100	39	G1	25	12,3	10,5	35	16	A petición
K2182.50114	50	G1 1/4	33	13	12	46	16	A petición
K2182.221615	22	M16X1,5	11	10	8,2	20	16	A petición
K2182.272015	25	M20X1,5	13,75	10	9	23	16	A petición
K2182.322615	32	M26X1,5	19	10,2	9,5	29	16	A petición
K2182.322715	32	M27X1,5	20	10,2	9,5	29	16	A petición
K2182.393315	39	M33X1,5	25	12,3	10,5	35	16	A petición
K2182.504215	50	M42X1,5	33	13	12	46	16	A petición
