K2077Étau de bridage de formes pour bridage extérieur |
retour |
|
|
DescriptionMatière :Écrou de serrage en aluminium.
Pince de serrage en acier.Finition :Écrou de serrage anodisé dur.Nota :Le contour de la pièce à serrer est inséré dans la pince de serrage.
L'insertion des contours de la pièce dans la pince de serrage nécessite une précontrainte de 15°.
Le nombre de degrés gravé permet d'obtenir toujours le même couple de serrage, même sans clé dynamométrique, pour serrer la pièce en toute sécurité.
La course de serrage de la pince de serrage K2077.01910 est de 0,025 mm par rotation de 15° dans le sens radial. La course de serrage recommandée est de 0,07 mm. La course de serrage maximale autorisée est de 0,38 mm.
La course de serrage de la pince de serrage K2077.04950 est de 0,05 mm par rotation de 15° dans le sens radial. La course de serrage recommandée est de 0,1 mm. La course de serrage maximale autorisée est de 0,64 mm.
La collerette de positionnement permet un ajustement précis.
Répétabilité de la pièce : ± 0,02 mm.Mode d'emploi :Le serrage de l'écrou de serrage s'effectue à l'aide d'une clé à ergot.Données techniques :Voir Téléchargements, Informations techniques.Contenu de la livraisonForme A : Étau de bridage de formes composé d'un écrou de serrage et d'une pince de serrage.
Forme B : Pince de serrage.

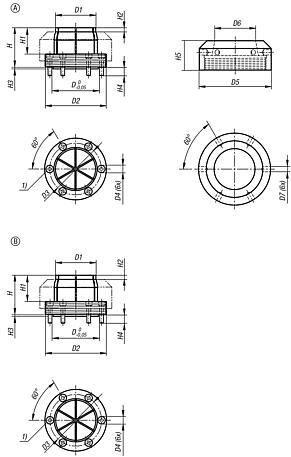

Vis à tête cylindrique incluses pour la fixation de la pince de serrage. (Métrique et pouces)Indication de dessin :Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Étau de bridage de formes pour bridage extérieur, forme A |
plus d'infos |
Sélection/filtre d'articles |
|
Référence
| Désignation | Forme | D | D1 | D2 | D3 | D4 | D5 | D6 | D7 | H | H1 | H2 | H3 | H4 | H5 | Couple de
serrage
max. Nm | Plage de serrage
min. - max. | Force
de serrage
kN | CAO | Acc. | Prix | Commander |
|---|
| K2077.01910 | Étau de bridage de formes | A | 23,9 | 19,1 | 38,1 | 29 | M3x16 | 50,8 | 20,1 | 6,4 | 35,6 | 22,9 | 4,6 | 2,5 | 6,8 | 25,4 | 81,5 | 2,5 - 15,9 | 17,3 |  | | Sur demande | | | K2077.04950 | Étau de bridage de formes | A | 55,9 | 49,5 | 76,2 | 63,8 | M5x22 | 88,9 | 50,5 | 6,4 | 48,3 | 32,4 | 5,1 | 2,5 | 11,1 | 36,2 | 135,5 | 5,1 - 45,7 | 17,8 | | | Sur demande | |
|
Étau de bridage de formes pour bridage extérieur, forme B |
plus d'infos |
Sélection/filtre d'articles |
|
Référence
| Désignation | Forme | D | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | H4 | Plage de serrage
min. - max. | CAO | Acc. | Prix | Commander |
|---|
| K2077.01911 | Pince De Serrage | B | 23,9 | 19,1 | 38,1 | 29 | M3x16 | 35,6 | 22,9 | 4,6 | 2,5 | 6,8 | 2,5 - 15,9 | | | Sur demande | | | K2077.04951 | Pince De Serrage | B | 55,9 | 49,5 | 76,2 | 63,8 | M5x22 | 48,3 | 32,4 | 5,1 | 2,5 | 11,1 | 5,1 - 45,7 | | | Sur demande | |
|
