Manivelle avec poignée cylindrique tournante

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Volants, manivelles, indicateurs de position
    - Manivelle avec poignée cylindrique tournante

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :

Manivelle et poignée en thermoplastique.
Moyeu et axe de poignée en acier de classe de résistance 5.8 ou en inox 1.4404.

Finition :Thermoplastique gris foncé.
Pièces en acier brunies.
Inox brut.Nota :Le cache du moyeu et la poignée cylindrique tournante sont livrés non montés.
Pour le montage, l'axe de la poignée doit être vissé dans l'alésage de positionnement.
Les manivelles se fixent suivant le sens axial sur l’arbre soit à l’aide d'une goupille transversale, soit à l'aide d'une vis CHC DIN 6912 et d'une rondelle DIN 7349.
Pour les modèles avec perçage transversal, la fixation s'effectue à l'aide de la vis sans tête ISO 4027 (DIN 914).Accessoires :K1160 Vis CHC à six pans creux, tête courte, DIN 6912.Indication de dessin :

1) Position de l'alésage transversal décalée de 90° par rapport à la rainure de clavette

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0659 Manivelleavec poignée cylindrique tournante

403 kB

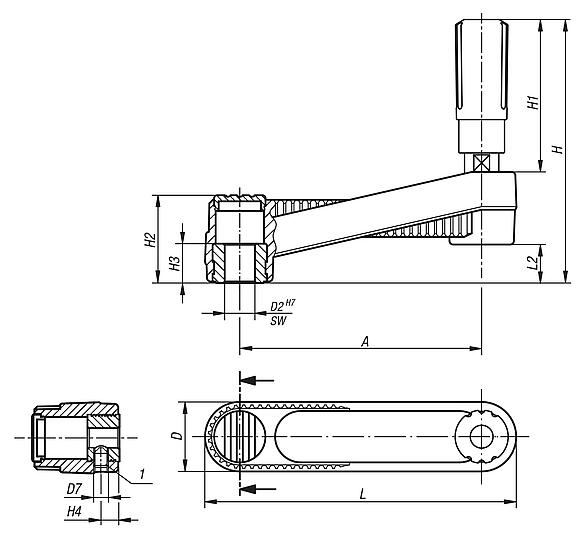

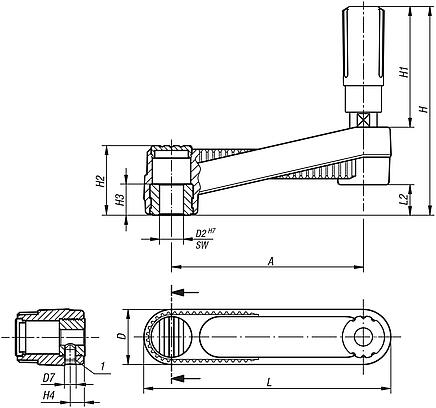

Dessins (aperçu complet)

Manivelle avec poignée cylindrique tournante, alésage ajusté sans rainure

plus d'infos

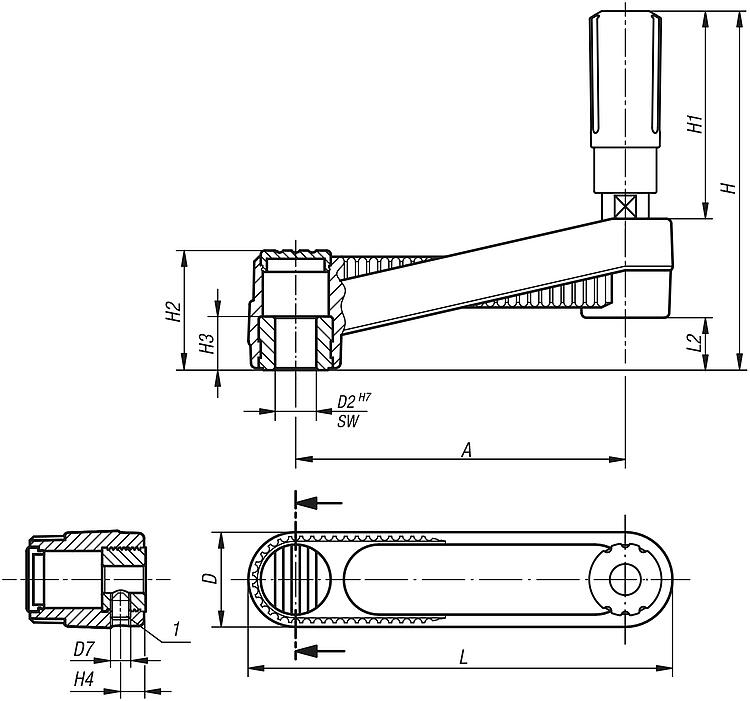

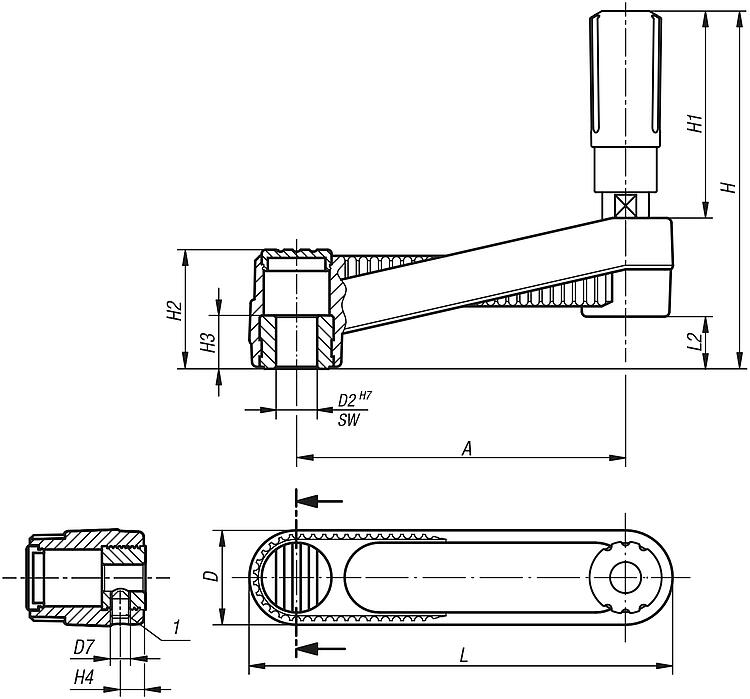

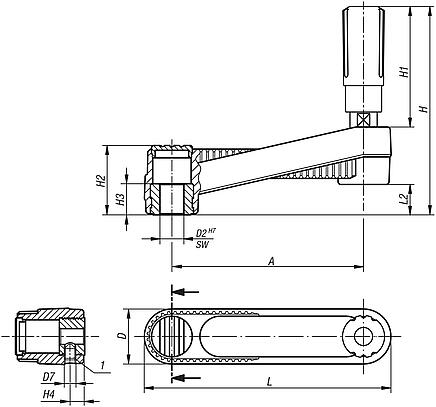

Dessins

Manivelle avec poignée cylindrique tournante, alésage ajusté sans rainure

Sélection/filtre d'articles

Référence	Finition 1	Finition 2	Matière des composants	A	D	D2	D7	H	H1	H2	H3	H4	L	L2	Prix
K0659.3108	alésage sans rainure	sans vis de serrage	acier	80	24	8	-	85,8	49,1	28,5	13	-	104	12,7	Sur demande
K0659.3110	alésage sans rainure	sans vis de serrage	acier	80	24	10	-	85,8	49,1	28,5	13	-	104	12,7	Sur demande
K0659.3210	alésage sans rainure	sans vis de serrage	acier	100	29	10	-	107,1	61,4	35,5	13	-	129	15,7	Sur demande
K0659.3212	alésage sans rainure	sans vis de serrage	acier	100	29	12	-	107,1	61,4	35,5	13	-	129	15,7	Sur demande
K0659.3312	alésage sans rainure	sans vis de serrage	acier	125	36	12	-	139,5	82,5	44	18,5	-	161	19,5	Sur demande
K0659.3314	alésage sans rainure	sans vis de serrage	acier	125	36	14	-	139,5	82,5	44	18,5	-	161	19,5	Sur demande
K0659.31086	alésage sans rainure	avec vis de serrage	acier	80	24	8	M6	85,8	49,1	28,5	13	7,5	104	12,7	Sur demande
K0659.31106	alésage sans rainure	avec vis de serrage	acier	80	24	10	M6	85,8	49,1	28,5	13	7,5	104	12,7	Sur demande
K0659.32106	alésage sans rainure	avec vis de serrage	acier	100	29	10	M6	107,1	61,4	35,5	13	7,5	129	15,7	Sur demande
K0659.32126	alésage sans rainure	avec vis de serrage	acier	100	29	12	M6	107,1	61,4	35,5	13	7,5	129	15,7	Sur demande
K0659.33126	alésage sans rainure	avec vis de serrage	acier	125	36	12	M6	139,5	82,5	44	18,5	7,5	161	19,5	Sur demande
K0659.33146	alésage sans rainure	avec vis de serrage	acier	125	36	14	M6	139,5	82,5	44	18,5	7,5	161	19,5	Sur demande
K0659.03108	alésage sans rainure	sans vis de serrage	acier inoxydable	80	24	8	-	85,8	49,1	28,5	13	-	104	12,7	Sur demande
K0659.03110	alésage sans rainure	sans vis de serrage	acier inoxydable	80	24	10	-	85,8	49,1	28,5	13	-	104	12,7	Sur demande
K0659.03210	alésage sans rainure	sans vis de serrage	acier inoxydable	100	29	10	-	107,1	61,4	35,5	13	-	129	15,7	Sur demande
K0659.03212	alésage sans rainure	sans vis de serrage	acier inoxydable	100	29	12	-	107,1	61,4	35,5	13	-	129	15,7	Sur demande
K0659.03312	alésage sans rainure	sans vis de serrage	acier inoxydable	125	36	12	-	139,5	82,5	44	18,5	-	161	19,5	Sur demande
K0659.03314	alésage sans rainure	sans vis de serrage	acier inoxydable	125	36	14	-	139,5	82,5	44	18,5	-	161	19,5	Sur demande
K0659.031086	alésage sans rainure	avec vis de serrage	acier inoxydable	80	24	8	M6	85,8	49,1	28,5	13	7,5	104	12,7	Sur demande
K0659.031106	alésage sans rainure	avec vis de serrage	acier inoxydable	80	24	10	M6	85,8	49,1	28,5	13	7,5	104	12,7	Sur demande
K0659.032106	alésage sans rainure	avec vis de serrage	acier inoxydable	100	29	10	M6	107,1	61,4	35,5	13	7,5	129	15,7	Sur demande
K0659.032126	alésage sans rainure	avec vis de serrage	acier inoxydable	100	29	12	M6	107,1	61,4	35,5	13	7,5	129	15,7	Sur demande
K0659.033126	alésage sans rainure	avec vis de serrage	acier inoxydable	125	36	12	M6	139,5	82,5	44	18,5	7,5	161	19,5	Sur demande
K0659.033146	alésage sans rainure	avec vis de serrage	acier inoxydable	125	36	14	M6	139,5	82,5	44	18,5	7,5	161	19,5	Sur demande

Manivelle avec poignée cylindrique tournante, alésage ajusté avec rainure

plus d'infos

Dessins

Manivelle avec poignée cylindrique tournante, alésage ajusté avec rainure

Sélection/filtre d'articles

Référence	Finition 1	Finition 2	Matière des composants	A	B3	D	D2	D7	H	H1	H2	H3	H4	L	L2	T	Prix
K0659.310802	alésage avec rainure	sans vis de serrage	acier	80	2	24	8	-	85,8	49,1	28,5	13	-	104	12,7	9	Sur demande
K0659.311003	alésage avec rainure	sans vis de serrage	acier	80	3	24	10	-	85,8	49,1	28,5	13	-	104	12,7	11,4	Sur demande
K0659.321003	alésage avec rainure	sans vis de serrage	acier	100	3	29	10	-	107,1	61,4	35,5	13	-	129	15,7	11,4	Sur demande
K0659.321204	alésage avec rainure	sans vis de serrage	acier	100	4	29	12	-	107,1	61,4	35,5	13	-	129	15,7	13,8	Sur demande
K0659.331204	alésage avec rainure	sans vis de serrage	acier	125	4	36	12	-	139,5	82,5	44	18,5	-	161	19,5	13,8	Sur demande
K0659.331405	alésage avec rainure	sans vis de serrage	acier	125	5	36	14	-	139,5	82,5	44	18,5	-	161	19,5	16,3	Sur demande
K0659.3108026	alésage avec rainure	avec vis de serrage	acier	80	2	24	8	M6	85,8	49,1	28,5	13	7,5	104	12,7	9	Sur demande
K0659.3110036	alésage avec rainure	avec vis de serrage	acier	80	3	24	10	M6	85,8	49,1	28,5	13	7,5	104	12,7	11,4	Sur demande
K0659.3210036	alésage avec rainure	avec vis de serrage	acier	100	3	29	10	M6	107,1	61,4	35,5	13	7,5	129	15,7	11,4	Sur demande
K0659.3212046	alésage avec rainure	avec vis de serrage	acier	100	4	29	12	M6	107,1	61,4	35,5	13	7,5	129	15,7	13,8	Sur demande
K0659.3312046	alésage avec rainure	avec vis de serrage	acier	125	4	36	12	M6	139,5	82,5	44	18,5	7,5	161	19,5	13,8	Sur demande
K0659.3314056	alésage avec rainure	avec vis de serrage	acier	125	5	36	14	M6	139,5	82,5	44	18,5	7,5	161	19,5	16,3	Sur demande
K0659.0310802	alésage avec rainure	sans vis de serrage	acier inoxydable	80	2	24	8	-	85,8	49,1	28,5	13	-	104	12,7	9	Sur demande
K0659.0311003	alésage avec rainure	sans vis de serrage	acier inoxydable	80	3	24	10	-	85,8	49,1	28,5	13	-	104	12,7	11,4	Sur demande
K0659.0321003	alésage avec rainure	sans vis de serrage	acier inoxydable	100	3	29	10	-	107,1	61,4	35,5	13	-	129	15,7	11,4	Sur demande
K0659.0321204	alésage avec rainure	sans vis de serrage	acier inoxydable	100	4	29	12	-	107,1	61,4	35,5	13	-	129	15,7	13,8	Sur demande
K0659.0331204	alésage avec rainure	sans vis de serrage	acier inoxydable	125	4	36	12	-	139,5	82,5	44	18,5	-	161	19,5	13,8	Sur demande
K0659.0331405	alésage avec rainure	sans vis de serrage	acier inoxydable	125	5	36	14	-	139,5	82,5	44	18,5	-	161	19,5	16,3	Sur demande
K0659.03108026	alésage avec rainure	avec vis de serrage	acier inoxydable	80	2	24	8	M6	85,8	49,1	28,5	13	7,5	104	12,7	9	Sur demande
K0659.03110036	alésage avec rainure	avec vis de serrage	acier inoxydable	80	3	24	10	M6	85,8	49,1	28,5	13	7,5	104	12,7	11,4	Sur demande
K0659.03210036	alésage avec rainure	avec vis de serrage	acier inoxydable	100	3	29	10	M6	107,1	61,4	35,5	13	7,5	129	15,7	11,4	Sur demande
K0659.03212046	alésage avec rainure	avec vis de serrage	acier inoxydable	100	4	29	12	M6	107,1	61,4	35,5	13	7,5	129	15,7	13,8	Sur demande
K0659.03312046	alésage avec rainure	avec vis de serrage	acier inoxydable	125	4	36	12	M6	139,5	82,5	44	18,5	7,5	161	19,5	13,8	Sur demande
K0659.03314056	alésage avec rainure	avec vis de serrage	acier inoxydable	125	5	36	14	M6	139,5	82,5	44	18,5	7,5	161	19,5	16,3	Sur demande

Manivelle avec poignée cylindrique tournante, carré femelle

plus d'infos

Dessins

Manivelle avec poignée cylindrique tournante, carré femelle

Sélection/filtre d'articles

Référence	Finition 1	Finition 2	Matière des composants	A	D	D7	H	H1	H2	H3	H4	L	L2	SW	Prix
K0659.4108	carré femelle	sans vis de serrage	acier	80	24	-	85,8	49,1	28,5	13	-	104	12,7	8	Sur demande
K0659.4110	carré femelle	sans vis de serrage	acier	80	24	-	85,8	49,1	28,5	13	-	104	12,7	10	Sur demande
K0659.4210	carré femelle	sans vis de serrage	acier	100	29	-	107,1	61,4	35,5	13	-	129	15,7	10	Sur demande
K0659.4212	carré femelle	sans vis de serrage	acier	100	29	-	107,1	61,4	35,5	13	-	129	15,7	12	Sur demande
K0659.4312	carré femelle	sans vis de serrage	acier	125	36	-	139,5	82,5	44	18,5	-	161	19,5	12	Sur demande
K0659.4314	carré femelle	sans vis de serrage	acier	125	36	-	139,5	82,5	44	18,5	-	161	19,5	14	Sur demande
K0659.41086	carré femelle	avec alésage transversal	acier	80	24	M6	85,8	49,1	28,5	13	7,5	104	12,7	8	Sur demande
K0659.41106	carré femelle	avec alésage transversal	acier	80	24	M6	85,8	49,1	28,5	13	7,5	104	12,7	10	Sur demande
K0659.42106	carré femelle	avec alésage transversal	acier	100	29	M6	107,1	61,4	35,5	13	7,5	129	15,7	10	Sur demande
K0659.42126	carré femelle	avec alésage transversal	acier	100	29	M6	107,1	61,4	35,5	13	7,5	129	15,7	12	Sur demande
K0659.43126	carré femelle	avec alésage transversal	acier	125	36	M6	139,5	82,5	44	18,5	7,5	161	19,5	12	Sur demande
K0659.43146	carré femelle	avec alésage transversal	acier	125	36	M6	139,5	82,5	44	18,5	7,5	161	19,5	14	Sur demande
