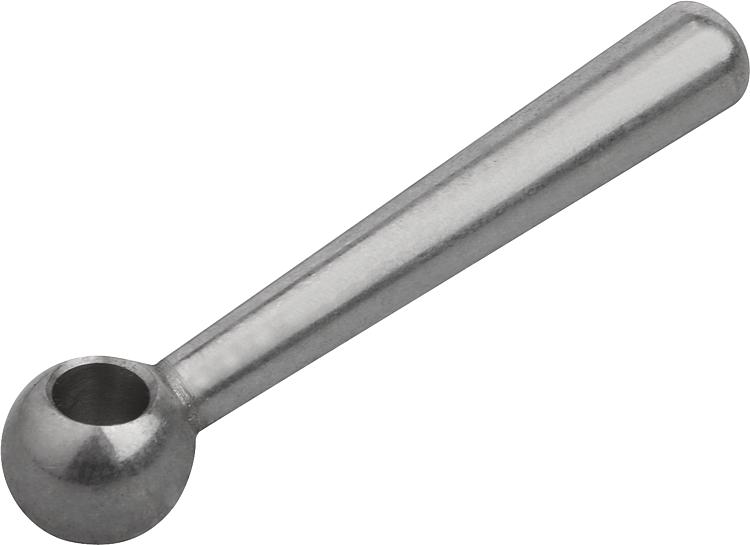

        Manette conique DIN 99, forme L avec alésage

Description de l'article/illustrations du produit

DescriptionMatière :Acier ou Inox A2.Finition :Acier poli.
Inox 1.4301 grenaillé.Nota :Pour fixer la manette à un autre élément, le collage est plus économique que le goupillage.

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0174_L Manette conique DIN 99, forme L avec alésage

122 kB

Dessins

Sélection/filtre d'articles

Référence	Forme	Matière du corps de base	X	A=Longueur de poignée	B1	D1	D2 Sphère	H	L2	Prix
K0174.106	L	acier	6	48	9,5	8	12	24	4	Sur demande
K0174.108	L	acier	8	60	12	10	16	30,5	5	Sur demande
K0174.110	L	acier	10	76	14,5	13	20	38	6	Sur demande
K0174.112	L	acier	12	95	18,5	16	25	47	7,5	Sur demande
K0174.116	L	acier	16	119	24	20	32	59,5	10	Sur demande
K0174.120	L	acier	20	152	30	25	40	75,5	12,5	Sur demande
K0174.0106	L	acier inoxydable A2	6	48	9,5	8	12	24	4	Sur demande
K0174.0108	L	acier inoxydable A2	8	60	12	10	16	30,5	5	Sur demande
K0174.0110	L	acier inoxydable A2	10	76	14,5	13	20	38	6	Sur demande
K0174.0112	L	acier inoxydable A2	12	95	18,5	16	25	47	7,5	Sur demande
K0174.0116	L	acier inoxydable A2	16	119	24	20	32	59,5	10	Sur demande
K0174.0120	L	acier inoxydable A2	20	152	30	25	40	75,5	12,5	Sur demande
