DescriptionMatière :Acier ou Inox A2.Finition :Acier poli.

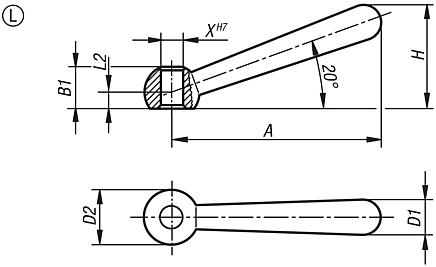

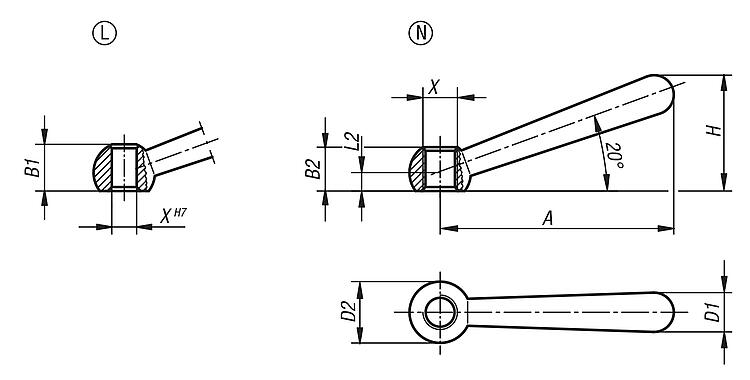

Inox 1.4301 grenaillé.Nota :Pour fixer la manette à un autre élément, le collage est plus économique que le goupillage.Indication de dessin :Forme L : avec trou lamé
Forme N : avec taraudage
TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Sélection/filtre d'articles |
|
| Référence | Forme | Matière du corps de base | X | A=Longueur de poignée | B1 | D1 | D2
Sphère | H | L2 | CAO | Acc. | Prix | Commander |
|---|
| K0174.106 | L | acier | 6 | 48 | 9,5 | 8 | 12 | 24 | 4 |  | | Sur demande | | | K0174.108 | L | acier | 8 | 60 | 12 | 10 | 16 | 30,5 | 5 | | | Sur demande | | | K0174.110 | L | acier | 10 | 76 | 14,5 | 13 | 20 | 38 | 6 | | | Sur demande | | | K0174.112 | L | acier | 12 | 95 | 18,5 | 16 | 25 | 47 | 7,5 | | | Sur demande | | | K0174.116 | L | acier | 16 | 119 | 24 | 20 | 32 | 59,5 | 10 | | | Sur demande | | | K0174.120 | L | acier | 20 | 152 | 30 | 25 | 40 | 75,5 | 12,5 | | | Sur demande | | | K0174.0106 | L | acier inoxydable A2 | 6 | 48 | 9,5 | 8 | 12 | 24 | 4 | | | Sur demande | | | K0174.0108 | L | acier inoxydable A2 | 8 | 60 | 12 | 10 | 16 | 30,5 | 5 | | | Sur demande | | | K0174.0110 | L | acier inoxydable A2 | 10 | 76 | 14,5 | 13 | 20 | 38 | 6 | | | Sur demande | | | K0174.0112 | L | acier inoxydable A2 | 12 | 95 | 18,5 | 16 | 25 | 47 | 7,5 | | | Sur demande | | | K0174.0116 | L | acier inoxydable A2 | 16 | 119 | 24 | 20 | 32 | 59,5 | 10 | | | Sur demande | | | K0174.0120 | L | acier inoxydable A2 | 20 | 152 | 30 | 25 | 40 | 75,5 | 12,5 | | | Sur demande | |
|
Sélection/filtre d'articles |
|
| Référence | Forme | Matière du corps de base | X | A=Longueur de poignée | B2 | D1 | D2
Sphère | H | L2 | CAO | Acc. | Prix | Commander |
|---|
| K0174.206 | N | acier | M6 | 48 | 9,5 | 8 | 12 | 24 | 4 | | | Sur demande | | | K0174.208 | N | acier | M8 | 60 | 12 | 10 | 16 | 30,5 | 5 | | | Sur demande | | | K0174.210 | N | acier | M10 | 76 | 14,5 | 13 | 20 | 38 | 6 | | | Sur demande | | | K0174.212 | N | acier | M12 | 95 | 18,5 | 16 | 25 | 47 | 7,5 | | | Sur demande | | | K0174.216 | N | acier | M16 | 119 | 24 | 20 | 32 | 59,5 | 10 | | | Sur demande | | | K0174.220 | N | acier | M20 | 152 | 30 | 25 | 40 | 75,5 | 12,5 | | | Sur demande | | | K0174.0206 | N | acier inoxydable A2 | M6 | 48 | 9,5 | 8 | 12 | 24 | 4 | | | Sur demande | | | K0174.0208 | N | acier inoxydable A2 | M8 | 60 | 12 | 10 | 16 | 30,5 | 5 | | | Sur demande | | | K0174.0210 | N | acier inoxydable A2 | M10 | 76 | 14,5 | 13 | 20 | 38 | 6 | | | Sur demande | | | K0174.0212 | N | acier inoxydable A2 | M12 | 95 | 18,5 | 16 | 25 | 47 | 7,5 | | | Sur demande | | | K0174.0216 | N | acier inoxydable A2 | M16 | 119 | 24 | 20 | 32 | 59,5 | 10 | | | Sur demande | | | K0174.0220 | N | acier inoxydable A2 | M20 | 152 | 30 | 25 | 40 | 75,5 | 12,5 | | | Sur demande | |
|
