K0358Élément de serrage et de centrage à contact ponctuel ou linéaire |
retour |
|
|
DescriptionMatière :Corps : acier, 1.2842.
Billes et pièce hexagonale : acier, 1.4112.
Ressort de traction : acier, 1.4310.Finition :Corps : acier trempé et bruni.
Billes et pièces hexagonales : acier trempé et rectifié.Données techniques :Précision de répétition ±0,025
Précision de rotation ±0,05Utilisation :Positionnement et serrage des pièces dans les alésages prédéfinis.Avantages :- Auto-centrage de précision.
- Système autocentrant.
- Courses de réglage importantes.

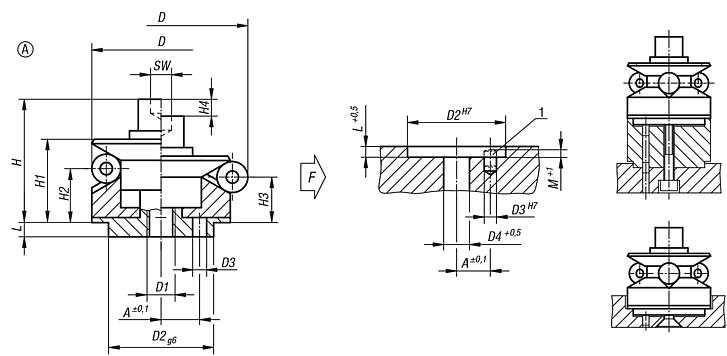

- Hauteur réduite.Indication de dessin :Forme A :
avec billes, convient pour le serrage de trous acceptant de légères marques.

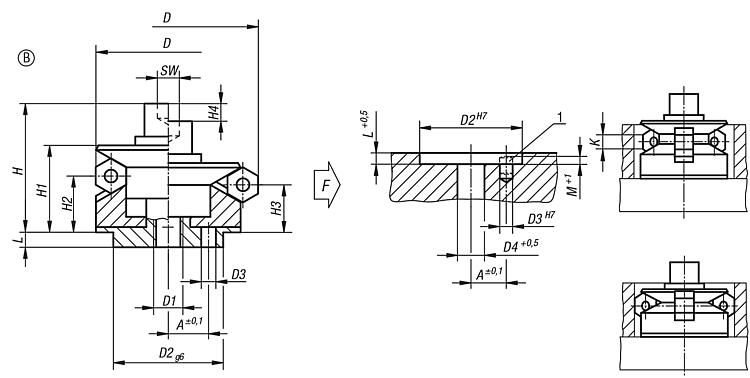

Forme B :
avec pièces hexagonales, convient pour les alésages de pièces délicates.
1) Aide de montage:
Goupille pour déterminer la position exacte des éléments de serrage. TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|
Élément de serrage et de centrage à contact ponctuel, forme A |
plus d'infos |
Sélection/filtre d'articles |
|
Référence
| Forme | A | D max. | D
min. | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | H4 | L | M | SW | Bille-Ø | Nombre
de billes | Force
de serrage
kN max. | Couple
de serrage
max. Nm | CAO | Acc. | Prix | Commander |
|---|
| K0358.101203 | A | 3,5 | 14,2 | 11,7 | M4 | 10 | 1,5 | 4,3 | 15 | 10 | 4,2 | 3 | 1,5 | 3,5 | 2,5 | 3 | 2,5 | 3 | 0,5 | 5 |  | | Sur demande | | | K0358.101504 | A | 4,5 | 18,5 | 14,5 | M4 | 12 | 2 | 4,3 | 19,5 | 14,5 | 9,8 | 8,6 | 2,3 | 5,5 | 3 | 3 | 4 | 3 | 3,5 | 5 | | | Sur demande | | | K0358.101905 | A | 5,5 | 22,5 | 18,5 | M5 | 15 | 2,5 | 5,3 | 23,5 | 16,5 | 11,6 | 10,4 | 2,3 | 7,5 | 3 | 4 | 4 | 3 | 4 | 10 | | | Sur demande | | | K0358.102306 | A | 7 | 26,5 | 22,5 | M6 | 20 | 3 | 6,4 | 28,8 | 19,8 | 14,2 | 13 | 2,3 | 6 | 4 | 5 | 4 | 3 | 4,5 | 17 | | | Sur demande | | | K0358.102706 | A | 7 | 30,5 | 26,5 | M6 | 20 | 3 | 6,4 | 28,8 | 19,8 | 14,2 | 13 | 2,3 | 6 | 4,5 | 5 | 4 | 3 | 4,5 | 17 | | | Sur demande | | | K0358.103106 | A | 9 | 38,5 | 30,5 | M6 | 25 | 4 | 6,4 | 32,7 | 23,1 | 14,2 | 11,9 | 4,6 | 7 | 4,5 | 5 | 8 | 3 | 4,5 | 17 | | | Sur demande | | | K0358.103908 | A | 11 | 46,5 | 38,5 | M8 | 30 | 4 | 8,4 | 39,2 | 27,2 | 17,8 | 15,5 | 4,6 | 7,5 | 4,5 | 6 | 8 | 6 | 6,5 | 43 | | | Sur demande | | | K0358.104708 | A | 11 | 54,5 | 46,5 | M8 | 30 | 4 | 8,4 | 39,2 | 27,2 | 18 | 15,7 | 4,6 | 7,5 | 4,5 | 6 | 8 | 6 | 6,5 | 43 | | | Sur demande | | | K0358.105510 | A | 15 | 70,5 | 54,5 | M10 | 45 | 5 | 10,5 | 54,6 | 40,6 | 23,7 | 19,1 | 9,3 | 9 | 5,5 | 8 | 16 | 6 | 8 | 79 | | | Sur demande | | | K0358.107112 | A | 17 | 86,5 | 70,5 | M12 | 60 | 5 | 13 | 63,1 | 46,1 | 28,3 | 23,7 | 9,3 | 10 | 5,5 | 10 | 16 | 6 | 10 | 141 | | | Sur demande | | | K0358.108712 | A | 25 | 102,5 | 86,5 | M16 | 60 | 5 | 17 | 73 | 51 | 30,2 | 25,7 | 9,3 | 10 | 5,5 | 14 | 16 | 6 | 12,5 | 354 | | | Sur demande | |
|

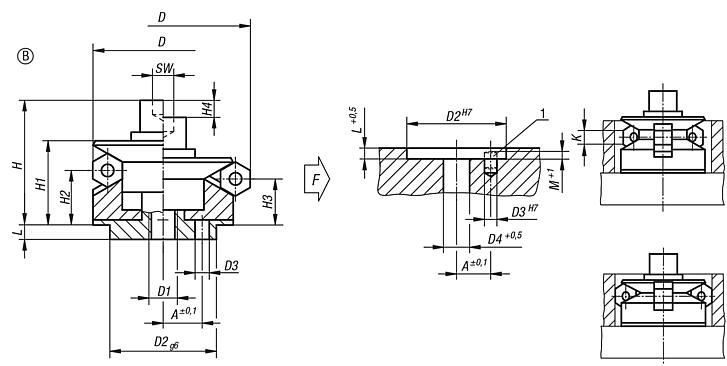

Élément de serrage et de centrage à contact linéaire, forme B |
plus d'infos |
Sélection/filtre d'articles |
|
Référence
| Forme | A
| D
min. | D
max. | D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | H4 | L | M | K | SW | Nombre de six pans | Force
de serrage
kN max. | Couple
de serrage
max. Nm | CAO | Acc. | Prix | Commander |
|---|
| K0358.201504 | B | 4,5 | 14,5 | 18,5 | M4 | 12 | 2 | 4,3 | 19,5 | 14,5 | 9,8 | 8,6 | 2,3 | 5,5 | 3 | 4 | 3 | 3 | 3,5 | 5 | | | Sur demande | | | K0358.201905 | B | 5,5 | 18,5 | 22,5 | M5 | 15 | 2,5 | 5,3 | 23,5 | 16,5 | 11,6 | 10,4 | 2,3 | 7,5 | 3 | 4 | 4 | 3 | 4 | 10 | | | Sur demande | | | K0358.202306 | B | 7 | 22,5 | 26,5 | M6 | 20 | 3 | 6,4 | 28,8 | 19,8 | 14,2 | 13 | 2,3 | 6 | 4 | 4 | 5 | 3 | 4,5 | 17 | | | Sur demande | | | K0358.202706 | B | 7 | 26,5 | 30,5 | M6 | 20 | 3 | 6,4 | 28,8 | 19,8 | 14,2 | 13 | 2,3 | 6 | 4,5 | 4 | 5 | 3 | 4,5 | 17 | | | Sur demande | | | K0358.203106 | B | 9 | 30,5 | 38,5 | M6 | 25 | 4 | 6,4 | 32,7 | 23,1 | 14,2 | 11,9 | 4,6 | 7 | 4,5 | 8 | 5 | 3 | 4,5 | 17 | | | Sur demande | | | K0358.203908 | B | 11 | 38,5 | 46,5 | M8 | 30 | 4 | 8,4 | 39,2 | 27,2 | 17,8 | 15,5 | 4,6 | 7,5 | 4,5 | 8 | 6 | 6 | 6,5 | 43 | | | Sur demande | | | K0358.204708 | B | 11 | 46,5 | 54,5 | M8 | 30 | 4 | 8,4 | 39,2 | 27,2 | 18 | 15,7 | 4,6 | 7,5 | 4,5 | 8 | 6 | 6 | 6,5 | 43 | | | Sur demande | | | K0358.205510 | B | 15 | 54,5 | 70,5 | M10 | 45 | 5 | 10,5 | 54,6 | 40,6 | 23,7 | 19,1 | 9,3 | 9 | 5,5 | 16 | 8 | 6 | 8 | 79 | | | Sur demande | | | K0358.207112 | B | 17 | 70,5 | 86,5 | M12 | 60 | 5 | 13 | 63,1 | 46,1 | 28,3 | 23,7 | 9,3 | 10 | 5,5 | 16 | 10 | 6 | 10 | 141 | | | Sur demande | | | K0358.208712 | B | 25 | 86,5 | 102,5 | M16 | 60 | 5 | 17 | 73 | 51 | 30,2 | 25,7 | 9,3 | 10 | 5,5 | 16 | 14 | 6 | 12,5 | 354 | | | Sur demande | |
|
