Embout à rotule DIN 71802, forme C

retour

Produits
- Eléments de manœuvre | Eléments normalisés
  - Articulations
    - Embouts à rotule DIN 71802
      - Embout à rotule DIN 71802, forme C

Description de l'article/illustrations du produit

DescriptionMatière :Acier.Finition :Zingué et passivé.Nota :Le filetage à gauche se réfère à la cote D2.Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K0734_C Embout à rotule DIN 71802, forme C

214 kB

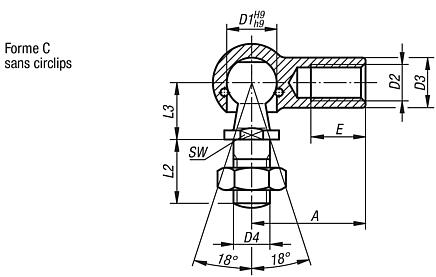

Dessins

Sélection/filtre d'articles

Référence	Forme	Finition	Matière du corps de base	D1	D2	D3	D4	A	L2	L3	E	SW	Prix
K0734.0805	C	filetage à droite	acier	8	M5	8	M5	22	10,2	9	10,2	7	Sur demande
K0734.1006	C	filetage à droite	acier	10	M6	10	M6	25	12,5	11	11,5	8	Sur demande
K0734.1308	C	filetage à droite	acier	13	M8	13	M8	30	16,5	13	14	11	Sur demande
K0734.1610	C	filetage à droite	acier	16	M10	16	M10	35	20	16	15,5	13	Sur demande
K0734.1612	C	filetage à droite	acier	16	M12	16	M12	35	20	16	15,5	13	Sur demande
K0734.1914	C	filetage à droite	acier	19	M14x1,5	22	M14x1,5	45	28	20	21,5	16	Sur demande
K0734.1916	C	filetage à droite	acier	19	M16	22	M16	45	28	20	21,5	16	Sur demande
K0734.080501	C	filetage à gauche	acier	8	M5	8	M5	22	10,2	9	10,2	7	Sur demande
K0734.100601	C	filetage à gauche	acier	10	M6	10	M6	25	12,5	11	11,5	8	Sur demande
K0734.130801	C	filetage à gauche	acier	13	M8	13	M8	30	16,5	13	14	11	Sur demande
K0734.161001	C	filetage à gauche	acier	16	M10	16	M10	35	20	16	15,5	13	Sur demande
K0734.161201	C	filetage à gauche	acier	16	M12	16	M12	35	20	16	15,5	13	Sur demande
K0734.191401	C	filetage à gauche	acier	19	M14x1,5	22	M14x1,5	45	28	20	21,5	16	Sur demande
K0734.191601	C	filetage à gauche	acier	19	M16	22	M16	45	28	20	21,5	16	Sur demande
