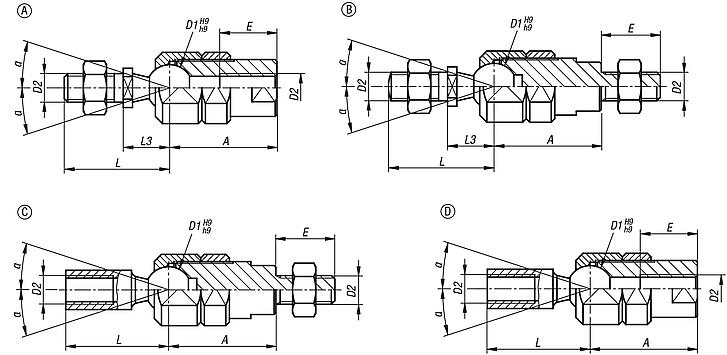

K1936Embouts axiaux à rotule réglables pour force de traction |
retour |
|
|
DescriptionMatière :Acier.Finition :Pivot zingué et chromé.
Logement de bille et écrous zingués.Nota :Embout axial à rotule adapté pour l'absorption des forces de traction. L'écrou de bridage permet d'influer sur la mobilité de la bille ou de la serrer complètement.Caractéristiques : TéléchargementLes informations sont ici réunies sous forme de fichier PDF :
Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.
|

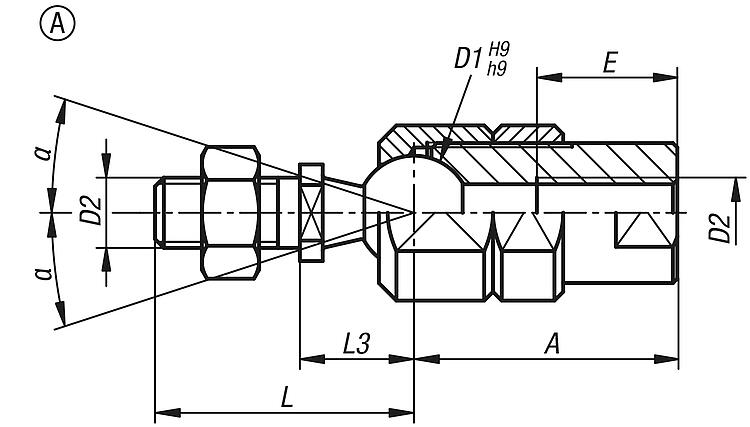

Embouts axiaux à rotule réglables pour force de traction, forme A |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | D1 | D2 | A | L | L3 | E | α | F
kN | M
Nm | Couple
de serrage
max. Nm | CAO | Acc. | Prix | Commander |
|---|
| K1936.1006 | A | 10 | M6 | 25 | 23,5 | 11 | 12 | 20° | 2,5 | 5,2 | 12,4 |  | | Sur demande | | | K1936.1308 | A | 13 | M8 | 30 | 29,5 | 13 | 16 | 24° | 5 | 8,8 | 13,2 | | | Sur demande | | | K1936.1610 | A | 16 | M10 | 35 | 36 | 16 | 20 | 28° | 7,5 | 14,5 | 16,4 | | | Sur demande | | | K1936.1612 | A | 16 | M12 | 35 | 36 | 16 | 24 | 28° | 7,5 | 14,5 | 16,4 | | | Sur demande | |
|

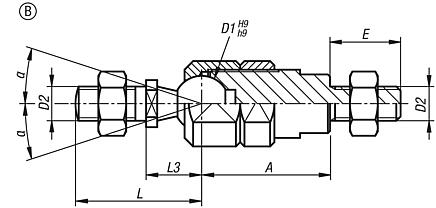

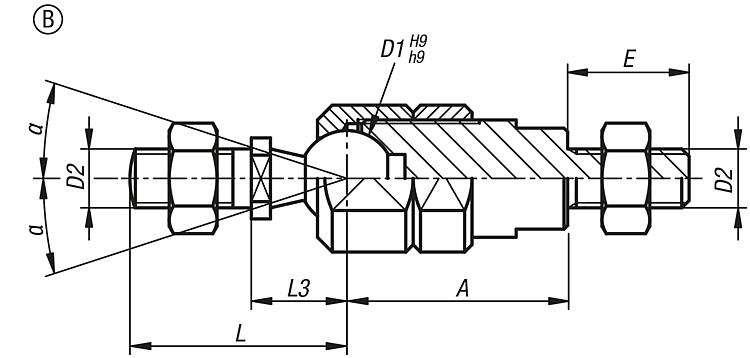

Embouts axiaux à rotule réglables pour force de traction, forme B |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | D1 | D2 | A | L | L3 | E | α | F
kN | M
Nm | Couple
de serrage
max. Nm | CAO | Acc. | Prix | Commander |
|---|
| K1936.21006 | B | 10 | M6 | 21 | 23,5 | 11 | 12 | 20° | 2,5 | 5,2 | 12,4 | | | Sur demande | | | K1936.21308 | B | 13 | M8 | 26 | 29,5 | 13 | 14 | 24° | 5 | 8,8 | 13,2 | | | Sur demande | | | K1936.21610 | B | 16 | M10 | 35 | 36 | 16 | 16 | 28° | 7,5 | 14,5 | 16,4 | | | Sur demande | | | K1936.21612 | B | 16 | M12 | 35 | 36 | 16 | 16 | 28° | 7,5 | 14,5 | 16,4 | | | Sur demande | |
|

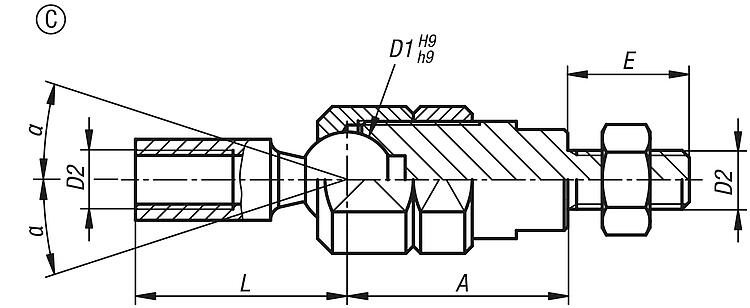

Embouts axiaux à rotule réglables pour force de traction, forme C |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | D1 | D2 | A | L | E | α | F
kN | M
Nm | Couple
de serrage
max. Nm | CAO | Acc. | Prix | Commander |
|---|
| K1936.31006 | C | 10 | M6 | 21 | 23,5 | 12 | 20° | 2,5 | 5,2 | 12,4 | | | Sur demande | | | K1936.31308 | C | 13 | M8 | 26 | 29,5 | 14 | 24° | 5 | 8,8 | 13,2 | | | Sur demande | | | K1936.31610 | C | 16 | M10 | 35 | 36 | 16 | 28° | 7,5 | 14,5 | 16,4 | | | Sur demande | |
|

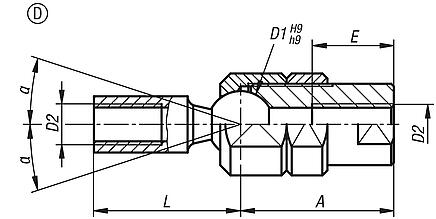

Embouts axiaux à rotule réglables pour force de traction, forme D |
plus d'infos |
Sélection/filtre d'articles |
|
| Référence | Forme | D1 | D2 | A | L | E | α | F
kN | M
Nm | Couple
de serrage
max. Nm | CAO | Acc. | Prix | Commander |
|---|
| K1936.41006 | D | 10 | M6 | 25 | 23,5 | 12 | 20° | 2,5 | 5,2 | 12,4 | | | Sur demande | | | K1936.41308 | D | 13 | M8 | 30 | 29,5 | 16 | 24° | 5 | 8,8 | 13,2 | | | Sur demande | | | K1936.41610 | D | 16 | M10 | 35 | 36 | 20 | 28° | 7,5 | 14,5 | 16,4 | | | Sur demande | |
|
