Equerre avec et sans rainures en T Fonte grise

retour

Produits
- Technique de serrage
  - Technique de serrage modulaire
    - Pièces de base
      - Equerre avec et sans rainures en T Fonte grise

Description de l'article/illustrations du produit

Afficher/filtrer tous les articles

DescriptionMatière :Fonte grise EN GJL 250 stabilisée.Sur demande :Autres largeurs de rainure.Indication de dessin :

Surfaces usinées : +0,2 mm/ +0,5 mm
Surfaces brutes : ±2 mm

Caractéristiques :

TéléchargementLes informations sont ici réunies sous forme de fichier PDF :

Vous cherchez les données CAO ? Vous les trouverez directement dans le tableau produit.

Fiche technique K1451 Equerre avec et sans rainures en T Fonte grise

198 kB

Renseignement technique positionnement des éléments de base

1,3 MB

Dessins (aperçu complet)

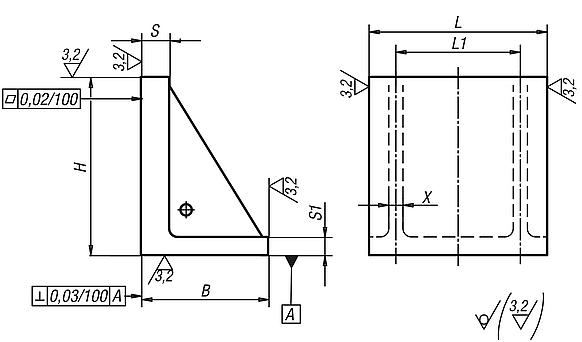

Equerre sans rainure en T, Fonte grise

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Finition 1	L	L1	B	H	S	S1	X	Prix
K1451.100125	sans rainure	100	40	100	125	20	10	10	Sur demande
K1451.125160	sans rainure	125	100	100	160	20	10	10	Sur demande
K1451.200250	sans rainure	200	120	125	250	30	15	15	Sur demande
K1451.250300	sans rainure	250	200	150	300	40	20	20	Sur demande
K1451.320370	sans rainure	320	280	200	370	50	25	25	Sur demande
K1451.400450	sans rainure	400	280	265	450	60	30	30	Sur demande
K1451.500550	sans rainure	500	360	315	550	70	35	35	Sur demande

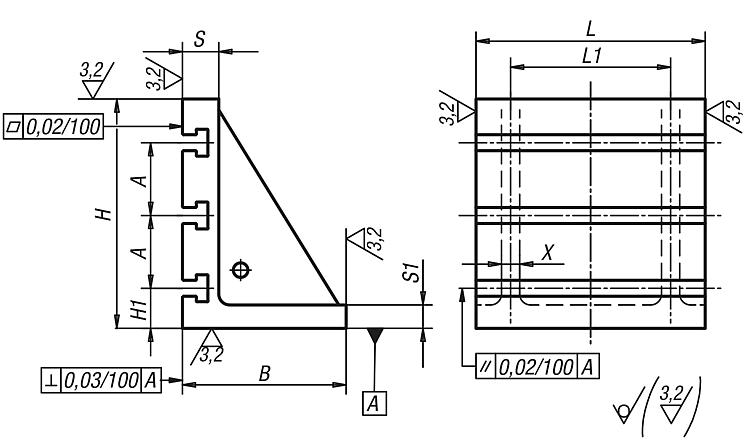

Equerre avec rainure en T, Fonte grise

plus d'infos

Dessins

Sélection/filtre d'articles

Référence	Finition 1	L	L1	B	H	H1	S	S1	A	X	Rainure en T	Prix
K1451.3203701	avec rainure en t	320	280	200	370	65	50	25	80	25	14	Sur demande
K1451.4004501	avec rainure en t	400	280	265	450	75	60	30	100	30	18	Sur demande
K1451.5005501	avec rainure en t	500	360	315	550	75	70	35	100	35	18	Sur demande
